AT10 Kitagawa AT series- 254mm-6.3mm

Liên hệ

Mã sản phẩm: AT10

Thương hiệu: Kitagawa

Loại sản phẩm: Đầu Kẹp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

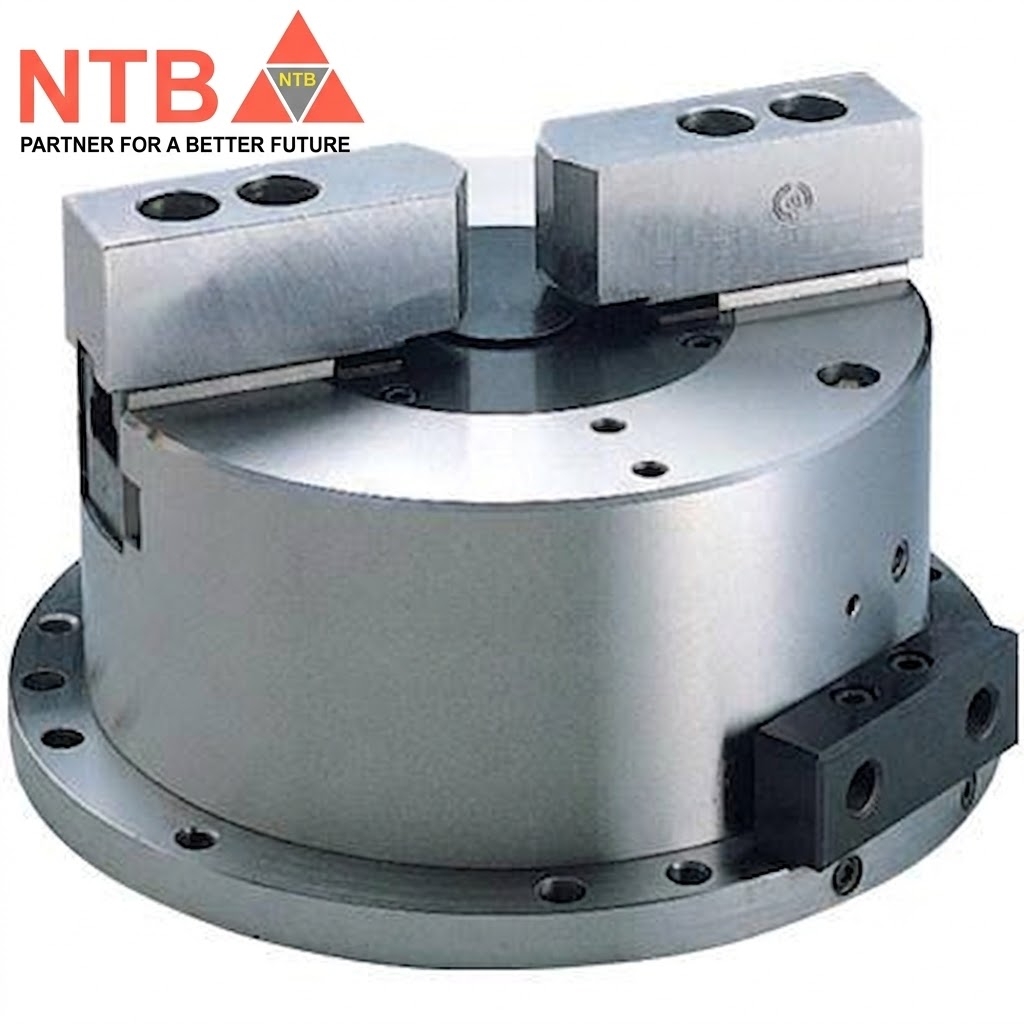

Kitagawa AT10 là dòng đồ gá kẹp phôi tĩnh 2 chấu chạy bằng khí nén (mâm cặp tĩnh) có kích thước lớn nhất trong dòng AT với kích cỡ 10 inch. Thiết kế này chuyên dùng để định vị và kẹp chặt các khối phôi thô lớn, phôi đúc, phôi dập, hoặc các chi tiết vuông, chữ nhật có các cấu trúc lồi lõm cực kỳ phức tạp trên bàn máy CNC.

Thông số kỹ thuật cơ bản

Kích thước mâm cặp: 10 inch (Đường kính ngoài 254 mm)
Lực kẹp: 48 kN (ở áp suất khí nén 0.6 MPa)
Áp suất khí tối đa: 0.6 MPa
Hành trình chấu kẹp (Đường kính): 6.3 mm
Phạm vi kẹp: Từ 61 mm đến 254 mm (Đường kính kẹp tối thiểu đến tối đa)
Trọng lượng tịnh: 40.8 kg (đã bao gồm chấu kẹp mềm tiêu chuẩn)
Chấu kẹp mềm tiêu chuẩn tương thích: SB10A1T

Đặc điểm nổi bật và lợi ích thiết kế

Cấu trúc 2 chấu kẹp phôi nặng dị hình: Khả năng mở biên dạng kẹp rộng và thiết kế hai chấu kẹp đối xứng trục giúp khóa chặt các cấu trúc phôi có tai, vấu lồi, hoặc phôi dạng khối vuông/chữ nhật thô lớn mà các mâm cặp 3 chấu thông thường chịu lực không đều.
Lực giữ phôi siêu khủng (48 kN): Nhờ cơ chế truyền động dạng nêm (wedge actuated) tối ưu, áp suất khí nén đầu vào được chuyển đổi thành lực kẹp tĩnh cực kỳ mạnh mẽ. Điều này triệt tiêu hoàn toàn sự rung lắc của phôi nặng khi ăn dao sâu hoặc chạy tải cao.
Xi-lanh tự chứa mỏng nhẹ: Cụm xi-lanh khí nén được đúc tích hợp đồng khối ngay bên trong thân đồ gá. Thiết kế mỏng giúp tiết kiệm tối đa hành trình trục Z hữu ích của máy phay CNC.
Cấu trúc lỗ thông suốt ở tâm (Thru-hole): Lòng mâm cặp dạng rỗng cho phép dễ dàng đưa các chi tiết phôi thanh dài đi qua. Bạn cũng có thể thiết kế hệ thống thổi khí (air blast) mạnh mẽ từ mặt sau để tự động đẩy sạch phoi vụn ra ngoài. [1, 2]
Van khóa khí độc lập (Tùy chọn): Hoàn toàn tương thích với cụm van khóa áp bổ sung. Sau khi đồ gá đã kẹp chặt chi tiết, bạn có thể tháo rời hoàn toàn đường ống khí nén. Mâm cặp vẫn tự duy trì lực kẹp, giúp bàn máy di chuyển linh hoạt tự do giữa các trạm gia công. [1, 2]
Vị trí bắt ốc cố định: Mặt sau được thiết kế với 4 lỗ ren M10 có độ sâu ren 18 mm, giúp cố định mâm cặp nặng 40.8 kg này cực kỳ chắc chắn lên bàn máy phay CNC hoặc đồ gá trung gian. [1, 2]
