JM200 Kitagawa

Liên hệ

Mã sản phẩm: JM200

Thương hiệu: Kitagawa

Loại sản phẩm: Đầu Kẹp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

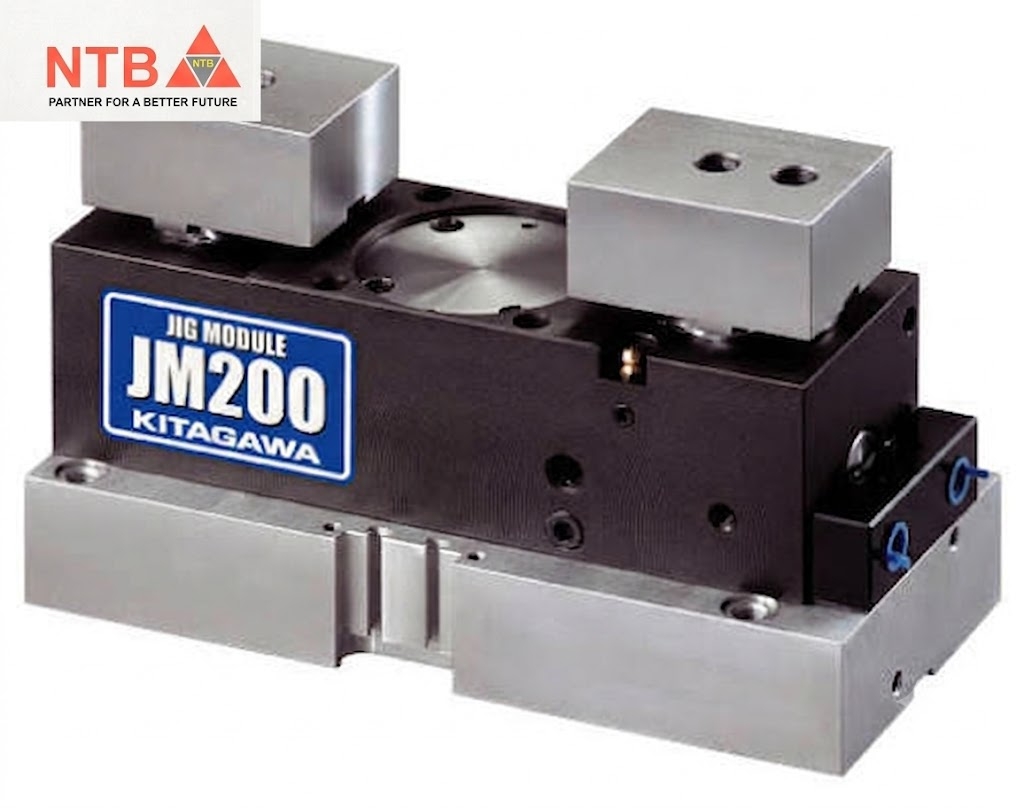

Kitagawa JM200 (Jig Module) là dòng mô-đun đồ gá kẹp tĩnh đa năng chạy bằng khí nén, được thiết kế chuyên dụng để kẹp chặt các chi tiết phôi có hình dạng bất đối xứng, dị hình, phôi đúc (die-cast) hoặc phôi mỏng. [1, 2]

Điểm đặc biệt nhất của dòng JM200 là tích hợp 3 chức năng kẹp trong cùng 1 thiết bị nhờ cơ chế chuyển đổi linh hoạt (định tâm, bù biên dạng, hoặc kẹp mặt đầu) kết hợp lực kéo rút xuống đáy (Pull-down). [1, 2]

Thông số kỹ thuật cơ bản

Hành trình xi-lanh (Cylinder Stroke): 18 mm
Hành trình chấu kẹp (Đường kính):
- Chế độ Định tâm / Bù biên dạng: 20.8 mm
- Chế độ Kẹp mặt đầu (Face Grip): 18 mm [1]
Lực kẹp tối đa (ở áp suất khí 0.6 MPa):
- Chế độ Định tâm / Bù biên dạng: 9 kN
- Chế độ Kẹp mặt đầu: 5.5 kN [1]
Lực kẹp tối thiểu (ở áp suất khí 0.2 MPa):
- Chế độ Định tâm / Bù biên dạng: 3 kN
- Chế độ Kẹp mặt đầu: 1.8 kN [1]
Độ lắc dao động tối đa (Max. Oscillating Amount):
- Chế độ Bù biên dạng: 1.5 mm
- Chế độ Kẹp mặt đầu: 2.5 mm [1]
Kích thước phôi tối đa (Work Size):
- Chế độ Định tâm / Bù biên dạng: Từ 40 mm đến 200 mm
- Chế độ Kẹp mặt đầu: Từ 40 mm đến 150 mm [1]
Áp suất khí nén hoạt động: Từ 0.2 MPa đến 0.6 MPa [1]
Trọng lượng tịnh: 19 kg (đã bao gồm chấu kẹp mềm tiêu chuẩn) [1]

Các tính năng và cơ chế hoạt động cốt lõi

3 chức năng kẹp trong 1 thiết bị (3-in-1 Clamping):
1. Kẹp ngoài định tâm (External gripping by pull down): Tự động căn giữa tâm phôi tròn hoặc đối xứng.
2. Kẹp bù biên dạng (Compensating gripping): Sử dụng các chấu kẹp linh hoạt và chốt định vị (pin locator) để ôm khít theo các bề mặt thô, lồi lõm của phôi đúc.
3. Kẹp mặt đầu/Mặt phẳng (Face gripping by pull down): Kẹp ép phôi từ phía trên xuống trực tiếp bệ đỡ. [1, 2]
Cơ chế chuyển đổi nhanh: Cho phép người vận hành dễ dàng chuyển đổi qua lại giữa chế độ kẹp định tâm (Centralizing) và chế độ kẹp bù biên dạng (Compensating) tùy theo loại phôi. [1]
Kiểm tra độ kín tự động (Seating Confirmation): Đồ gá tích hợp sẵn cổng cấp khí Rc1/8 để kiểm tra độ áp sát của đáy phôi. Nếu phôi gá bị lệch hoặc dính phoi, máy CNC sẽ tự động nhận biết để dừng chu trình. [1, 2]
Tùy chọn van khóa độc lập (Lock Valve): Có thể lắp thêm van khóa khí để tháo rời toàn bộ đường ống khí sau khi kẹp. Lực kẹp vẫn được duy trì an toàn trong khi bàn máy di chuyển gia công. [1]
