PLS08 Kitagawa - PLS series- 210mm

Liên hệ

Mã sản phẩm: PLS08

Thương hiệu: Kitagawa

Loại sản phẩm: Đầu Kẹp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

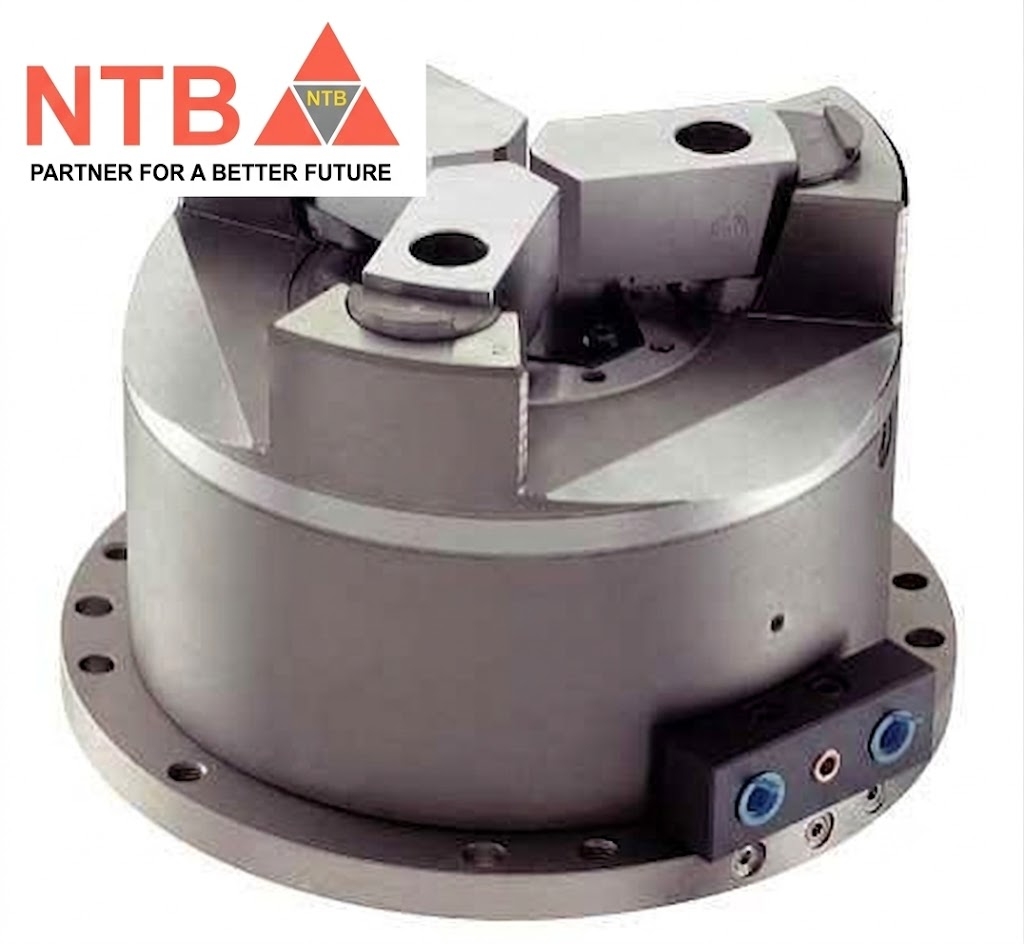

Kitagawa PLS08 (Pull Lock Work Gripper) là dòng đồ gá kẹp phôi tĩnh 3 chấu cao cấp kích thước 8 inch (Đường kính ngoài khoảng 215 mm). Đây là model có kích thước lớn và lực kẹp mạnh mẽ nhất trong dòng PLS series, hoạt động theo cơ chế kẹp kéo rút về phía sau (Pull-back/Draw-down clamping) giúp loại bỏ hoàn toàn sai số gia công. [1, 2, 3, 4]

Thông số kỹ thuật cơ bản

Kích thước mâm cặp: 8 inch-210mm
Lực kẹp tĩnh:
- Khi chạy bằng khí nén (ở 0.6 MPa): 37 kN (chấu mềm) hoặc 40 kN (chấu cứng)
- Khi chạy bằng thủy lực (ở 1.3 MPa): 80 kN (chấu mềm) hoặc 84 kN (chấu cứng) [1]
Áp suất tối đa cho phép: 0.7 MPa (Khí nén) / 1.3 MPa (Thủy lực) [1]
Áp suất tối thiểu hoạt động: 0.2 MPa [1]
Hành trình chấu kẹp (Đường kính): 5 mm [1]
Hành trình piston: 10 mm [1]
Phạm vi kẹp (Đường kính): Từ 7 mm đến 130 mm [1]
Trọng lượng tịnh: 33 kg (đã bao gồm chấu kẹp mềm tiêu chuẩn) [1]

Đặc điểm nổi bật và lợi ích thiết kế

Lực kẹp siêu khủng (Lên đến 84 kN): Khi chuyển sang sử dụng hệ thống thủy lực, PLS08 tạo ra lực giữ phôi cực kỳ lớn (84 kN). Kết cấu này cho phép máy CNC thoải mái thực hiện các đường cắt thô sâu, chịu tải nặng mà không lo phôi bị vặn xoắn hay dịch chuyển. [1]
Cơ chế chống nhấc phôi tuyệt đối (Pull-Down): Khi đóng mâm cặp, các chấu kẹp đồng thời kéo phôi ghì chặt xuống mặt bệ đỡ. Cơ chế này triệt tiêu hiện tượng nhấc chấu (jaw lift), đảm bảo độ đồng đều hoàn hảo về độ cao của loạt sản phẩm sau gia công. [1]
Tích hợp hai nguồn năng lượng linh hoạt: Tùy thuộc vào hạ tầng nhà xưởng, bạn có thể chạy bằng đường khí nén tiêu chuẩn để kẹp các vật liệu mềm/phôi mỏng (37 - 40 kN) hoặc kết nối hệ thống bơm dầu thủy lực áp suất thấp để xử lý thép cứng, phôi đúc nặng (80 - 84 kN). [1]
Hỗ trợ cảm biến kiểm tra phôi tự động: Đồ gá có sẵn đường dẫn khí kết nối với bộ cảm biến vị trí (Seating Detection). Hệ thống tự động kiểm tra xem mặt đáy của phôi đã áp sát bệ đỡ chưa hoặc phát hiện có phoi kẹt hay không, giúp bảo vệ an toàn cho dao và máy. [1]
Thiết kế tối ưu không gian: Dù là dòng mâm cặp 8 inch hạng nặng nhưng nhờ thiết kế xi-lanh tự chứa gọn gàng bên trong, chiều cao tổng thể của đồ gá được thu hẹp tối đa. Thiết kế này rất thích hợp khi gá đặt trên các bàn máy 4-5 trục hoặc tích hợp vào hệ thống robot cấp phôi tự động. [1]
