PWS06 Kitagawa

Liên hệ

Mã sản phẩm: PWS06

Thương hiệu: Kitagawa

Loại sản phẩm: Đầu Kẹp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

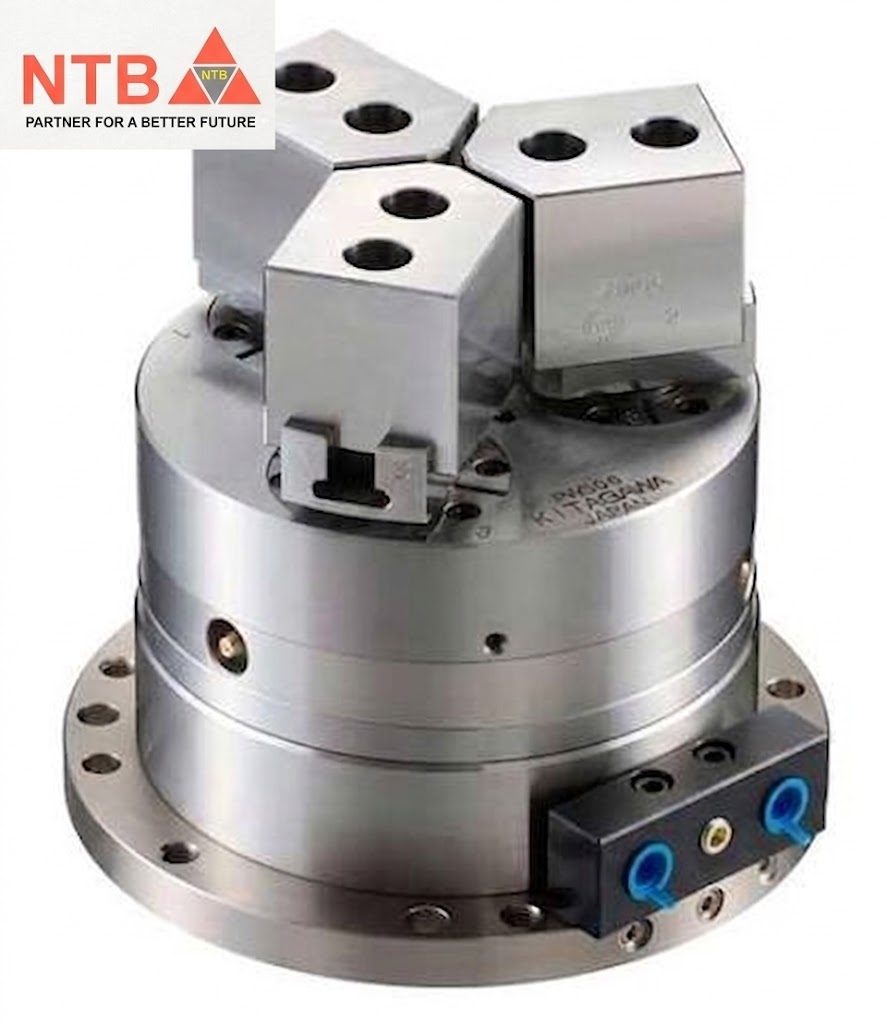

Kitagawa PWS06 (Power Wing Work Gripper) là dòng đồ gá kẹp phôi tĩnh 3 chấu cao cấp kích thước 6 inch. Khác với dòng AS hay AT sử dụng cơ chế trượt tịnh tiến thông thường, dòng PWS sử dụng cơ chế kẹp kéo rút về phía sau (Pull-back/Draw-down clamping). Thiết kế này cực kỳ lý tưởng cho các dòng máy gia công 3 trục đến 5 trục, giúp cố định chi tiết tuyệt đối chắc chắn để thực hiện các nguyên công cắt gọt thô hoặc gia công biên dạng phức tạp (OP-10, OP-20).

Thông số kỹ thuật cơ bản

Kích thước mâm cặp: 6 inch (Đường kính ngoài khoảng 162 mm)
Cơ chế kẹp: 3 chấu kẹp kéo rút (Pull-back) chuyên dụng cho kẹp ngoài (External)
Lực kẹp tĩnh: 19 kN (ở áp suất khí nén 0.6 MPa) / Có thể lên tới 53 kN (nếu chạy bằng thủy lực ở áp suất 1.3 MPa)
Áp suất khí tối đa: 0.7 MPa (đối với khí nén) / 1.3 MPa (đối với thủy lực)
Hành trình chấu kẹp (Đường kính): 7.7 mm
Hành trình piston: 11.1 mm
Phạm vi kẹp ngoài: Từ 12.7 mm đến 120 mm
Trọng lượng tịnh: 15 kg (đã gồm chấu mềm)

Đặc điểm nổi bật và lợi ích thiết kế

Cơ chế Pull-Back chống nhấc phôi: Khi các chấu kẹp đóng lại, chúng đồng thời thực hiện một lực kéo phôi tịnh tiến xuống dưới bệ đỡ của mâm cặp. Cơ chế này giúp triệt tiêu hoàn toàn hiện tượng phôi bị nhấc (jaw lift), đảm bảo độ đồng đều tối đa về chiều dài và chiều cao của phôi sau gia công.
Tối ưu cho máy 5 trục và bàn xoay NC: Nhờ tích hợp sẵn xi-lanh bên trong, tổng chiều cao của đồ gá được giảm thiểu tối đa. Thiết kế siêu gọn này giúp tránh va chạm dao khi nghiêng/xoay trục trên các dòng máy 3 đến 5 trục, hoặc khi gá lên bàn xoay NC (NC Rotary Table).
Vừa chạy được Khí nén vừa chạy được Thủy lực: PWS06 rất linh hoạt khi cho phép tùy biến nguồn cấp. Nếu dùng hệ thống khí nén tiêu chuẩn trong xưởng, đồ gá cho lực kẹp ổn định 19 kN. Nếu cần phay phá thô cực nặng, bạn có thể chuyển sang cấp dầu thủy lực áp suất thấp để đẩy lực kẹp lên mức siêu mạnh 53 kN.
Hỗ trợ cảm biến vị trí (Seating Detection): Đồ gá có tùy chọn tích hợp cổng thổi khí kiểm tra độ kín bề mặt đáy phôi. Nếu phôi đặt bị lệch hoặc có phoi lọt vào lòng mâm, hệ thống máy CNC sẽ nhận biết được ngay để dừng máy, tránh lỗi gia công hàng loạt.
Van khóa áp độc lập: Tương thích hoàn toàn với cụm van khóa áp tùy chọn để ngắt dây khí/dầu sau khi kẹp phôi, giúp bàn máy dịch chuyển tự do hoàn toàn.
