PLS06 Kitagawa - PLS series- 165mm

Liên hệ

Mã sản phẩm: PLS06

Thương hiệu: Kitagawa

Loại sản phẩm: Đầu Kẹp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

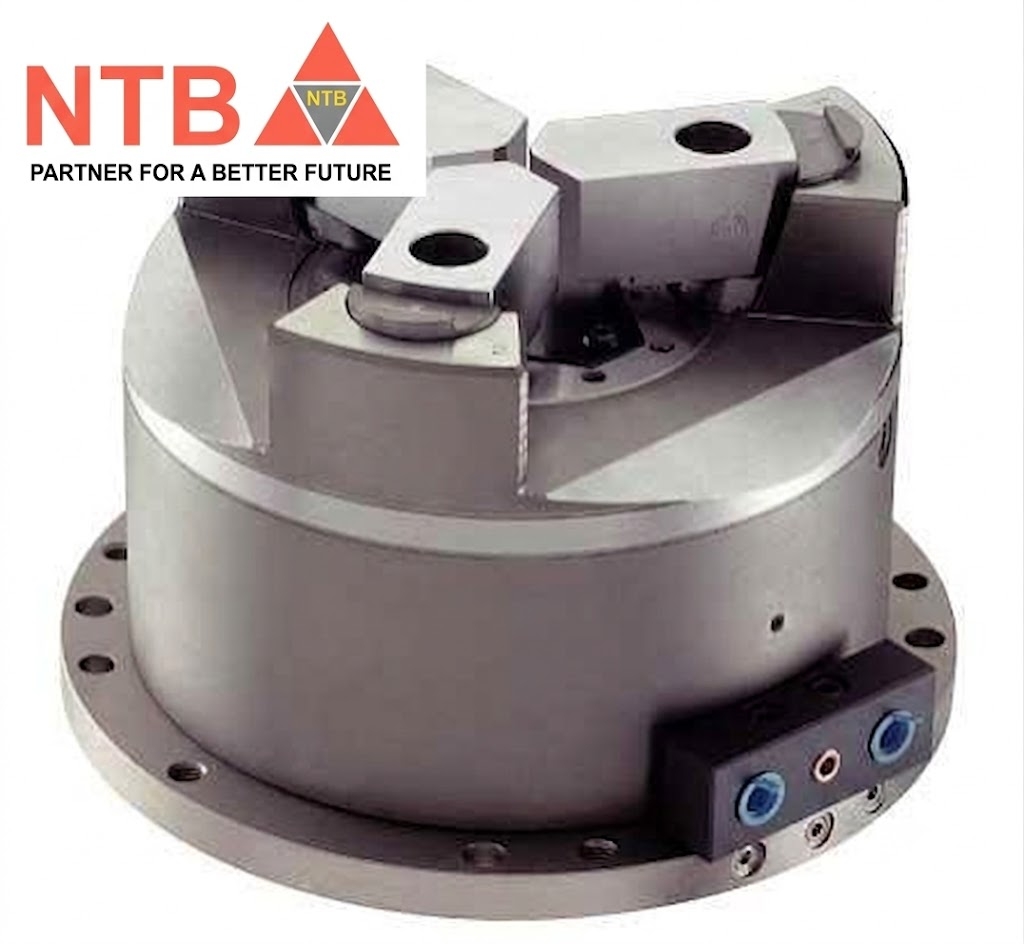

Kitagawa PLS06 (Pull Lock Work Gripper) là dòng đồ gá kẹp phôi tĩnh 3 chấu cao cấp kích thước 6 inch (Đường kính ngoài 165 mm). Giống như model PLS04, thiết bị này vận hành theo cơ chế kẹp kéo rút về phía sau (Pull-back/Draw-down clamping) nhưng sở hữu lực kẹp mạnh mẽ hơn và dải kẹp rộng hơn rất nhiều. [1, 2, 3, 4]

Thông số kỹ thuật cơ bản

Kích thước mâm cặp: 6 inch (Đường kính ngoài 165 mm) [1]
Lực kẹp tĩnh:
- Khi chạy bằng khí nén (ở 0.6 MPa): 18.5 kN (chấu mềm) hoặc 22.0 kN (chấu cứng)
- Khi chạy bằng thủy lực (ở 1.3 MPa): 40.0 kN (chấu mềm) hoặc 45.0 kN (chấu cứng) [1]
Áp suất tối đa cho phép: 0.7 MPa (Khí nén) / 1.3 MPa (Thủy lực) [1]
Áp suất tối thiểu hoạt động: 0.2 MPa [1]
Hành trình chấu kẹp (Đường kính): 5 mm [1]
Hành trình piston: 10 mm [1]
Phạm vi kẹp: Từ 7 mm đến 100 mm (Đường kính kẹp tối thiểu đến tối đa) [1]
Trọng lượng tịnh: 18 kg (đã bao gồm chấu kẹp mềm tiêu chuẩn) [1]

Đặc điểm nổi bật và lợi ích thiết kế

Cơ chế Pull-Down triệt tiêu độ nhấc phôi: Khi mâm cặp đóng, các chấu kẹp sẽ kéo phôi chặt xuống mặt bệ đỡ vững chắc phía dưới. Điều này loại bỏ hoàn toàn sai số do xu hướng chấu kẹp bị nhấc lên (jaw lift), đảm bảo độ đồng phẳng lý tưởng và kiểm soát chiều cao phôi cực kỳ chính xác. [1, 2]
Hệ thống truyền động kép Linh hoạt: PLS06 được trang bị hệ gioăng phớt đặc biệt cho phép bạn cấp khí nén tiêu chuẩn của xưởng để đạt lực kẹp vừa phải (18.5 - 22.0 kN). Hoặc bạn có thể nâng cấp cấp dầu thủy lực áp suất thấp để khuếch đại lực giữ lên gấp đôi (40.0 - 45.0 kN) khi cần phá thô hạng nặng. [1, 2]
Thiết kế mỏng và Tích hợp xi-lanh: Thân đồ gá có chiều cao thấp, xi-lanh được đúc chìm liền khối bên trong. Kết cấu gọn gàng này giải phóng tối đa không gian gia công, tăng khoảng trống cho dao cắt và rất thích hợp để lắp đặt trên bàn xoay NC xoay góc hoặc các máy 4-5 trục. [1, 2, 3]
Hỗ trợ tự động hóa (Cảm biến vị trí): Tích hợp sẵn đường khí chờ để kết nối bộ cảm biến kiểm tra độ kín bề mặt đáy (Seating Detection). Nếu phôi bị gá lệch hoặc có phoi sắt lọt vào lòng mâm, máy CNC sẽ phát hiện lập tức và dừng nguyên công để tránh hư hỏng phôi. [1, 2, 3]
Vận hành không dây (Tùy chọn): Khi lắp thêm van khóa áp LV-3, hệ thống đường ống cấp khí/dầu có thể tháo rời hoàn toàn sau khi mâm cặp đã kẹp chặt, giúp đồ gá di chuyển linh hoạt giữa các trạm gia công. [1, 2]
