PLS04 Kitagawa - PLS series- 110.1mm
Liên hệ
Mã sản phẩm:
PLS04
Thương hiệu:
Kitagawa
Loại sản phẩm:
Đầu Kẹp
Chính sách hỗ trợ
Cam kết 100%
Sản phẩm chính hãng
Miễn phí giao hàng
Theo chính sách
Đổi trả trong 7 ngày
Kể từ ngày mua hàng
-
Thông tin sản phẩm

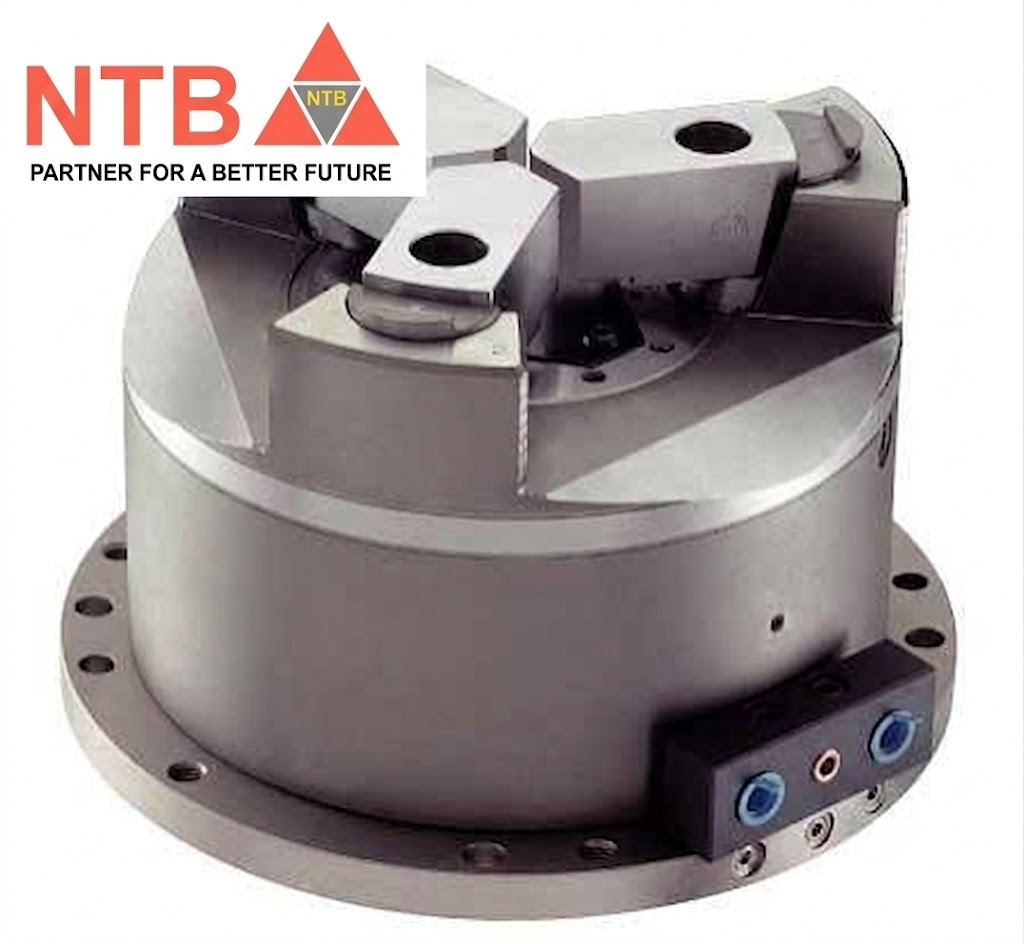

Kitagawa PLS04 (Pull Lock Work Gripper) là dòng đồ gá kẹp phôi tĩnh 3 chấu cao cấp kích thước 4 inch (Đường kính ngoài 110.1 mm). Tương tự như dòng PWS, dòng PLS hoạt động theo cơ chế kẹp kéo rút về phía sau (Pull-back/Draw-down clamping), mang lại độ chính xác cực cao, lực kẹp siêu mạnh và độ ổn định tuyệt vời khi gia công phay phá thô hoặc phay tinh trên máy CNC. [1, 2, 3]
Thông số kỹ thuật cơ bản
- Kích thước mâm cặp: 4 inch (Đường kính ngoài 110.1 mm) [1]
- Lực kẹp tĩnh:
- Áp suất tối đa cho phép: 0.7 MPa (Khí nén) / 1.3 MPa (Thủy lực) [1, 2]
- Áp suất tối thiểu hoạt động: 0.2 MPa [1, 2]
- Hành trình chấu kẹp (Đường kính): 3 mm [1, 2]
- Hành trình piston: 6 mm [1]
- Phạm vi kẹp: Từ 5 mm đến 50 mm (Đường kính kẹp tối thiểu đến tối đa) [1, 2]
- Trọng lượng tịnh: 7.4 kg (đã bao gồm chấu kẹp mềm tiêu chuẩn) [1, 2]
Đặc điểm nổi bật và lợi ích thiết kế
- Cơ chế kéo rút Pull-Back chống nhấc phôi: Khi mâm cặp đóng lại, các chấu kẹp vừa kẹp chặt biên dạng ngoài, vừa đồng thời kéo phôi tịnh tiến xuống đáy bệ đỡ của đồ gá. Thiết kế này triệt tiêu hoàn toàn hiện tượng jaw lift (nhấc chấu), đảm bảo độ đồng phẳng và độ chính xác lặp lại hoàn hảo cho chiều cao phôi. [1]
- Vận hành linh hoạt bằng Khí nén hoặc Thủy lực: Hệ thống gioăng phớt của PLS04 được thiết kế đặc biệt để tương thích với cả hai nguồn cấp. Bạn có thể tận dụng đường khí nén tiêu chuẩn trong xưởng (cho lực kẹp 6.7 - 7.4 kN) hoặc nâng cấp lên chạy dầu thủy lực áp suất thấp để đẩy lực kẹp lên gấp đôi (16 - 17.4 kN) nhằm phục vụ gia công hạng nặng. [1, 2]
- Hỗ trợ cảm biến vị trí (Seating Detection): Thân đồ gá tích hợp sẵn cổng thổi khí kiểm tra độ kín bề mặt tiếp xúc của phôi. Nếu phôi bị đặt lệch hoặc có phoi vụn lọt vào lòng mâm, hệ thống điều khiển CNC sẽ nhận diện ngay lập tức để dừng máy, giúp tự động hóa dây chuyền an toàn. [1, 2]
- Xi-lanh đúc liền khối siêu mỏng: Nhờ xi-lanh tự chứa gọn gàng bên trong, mâm cặp chiếm rất ít không gian hành trình trục Z của máy. Kiểu dáng này cực kỳ lý tưởng để gá đặt trên các bàn xoay NC di động hoặc máy phay 4-5 trục. [1, 2]
- Duy trì lực kẹp độc lập: Có thể tích hợp thêm cụm van khóa áp LV-3 để tháo rời toàn bộ đường dây cấp khí/thủy lực sau khi kẹp. Đồ gá có thể chuyển động tự do trên bàn máy một cách linh hoạt. [1, 2]
