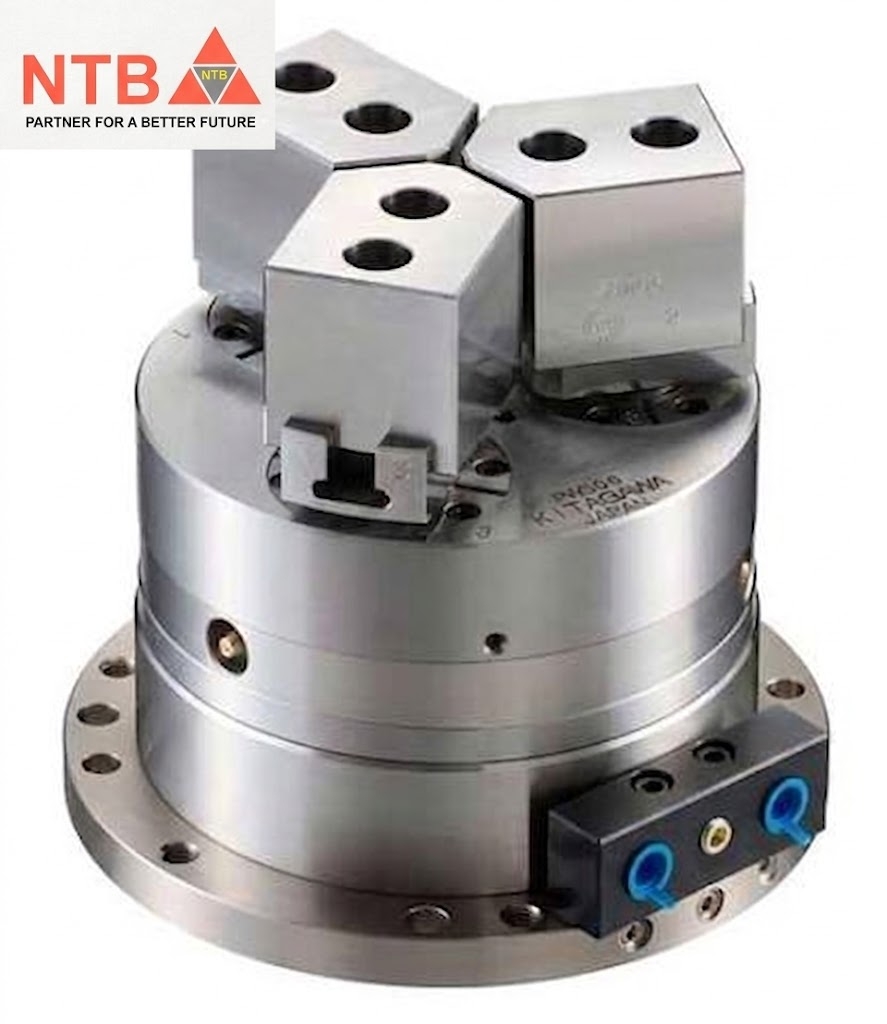

PUES06 Kitagawa

Liên hệ

Mã sản phẩm: PUES06

Thương hiệu: Kitagawa

Loại sản phẩm: Đầu Kẹp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Kitagawa PUES06 là dòng đồ gá kẹp phôi tĩnh 3 chấu cao cấp kích thước 6 inch, được thiết kế ngược lại với dòng PWS06. Thay vì kẹp ngoài, PUES06 chuyên dụng cho việc kẹp lòng trong và kéo rút về phía sau (Internal Pull-back/Draw-down clamping). Với hệ thống xi-lanh tích hợp sẵn, thiết bị này tối ưu không gian hoàn hảo cho các dòng máy CNC từ 3 đến 5 trục, đặc biệt phù hợp cho các nguyên công gia công tinh yêu cầu độ chính xác cực cao. [1, 2, 3, 4]

Thông số kỹ thuật cơ bản

Kích thước mâm cặp: 6 inch (Đường kính ngoài 165 mm) [1]
Cơ chế kẹp: 3 chấu kẹp kéo rút vào trong (Internal Pull Lock) [1, 2]
Lực kẹp tĩnh: 20 kN (khi chạy bằng khí nén ở 0.6 MPa) / 57 kN (khi chạy bằng thủy lực ở 1.3 MPa) [1]
Áp suất tối đa cho phép: 0.7 MPa (đối với khí nén) / 1.3 MPa (đối với thủy lực) [1]
Áp suất tối thiểu hoạt động: 0.2 MPa [1]
Hành trình chấu kẹp (Đường kính): 4.8 mm [1, 2]
Hành trình piston: 10 mm [1]
Phạm vi kẹp lòng trong:
- Chấu tiêu chuẩn (Standard jaws): Từ 70 mm đến 89 mm
- Chấu tùy chọn (Option jaws): Từ 89 mm đến 105 mm
- Chấu gá chính (Master jaws): Từ 44 mm đến 70 mm [1]
Trọng lượng tịnh: 21 kg [1]

Đặc điểm nổi bật và lợi ích thiết kế

Cơ chế kéo rút định vị chuẩn xác (Pull-Back): Khi gá kẹp, chấu kẹp bung ra áp sát lòng trong phôi, đồng thời kéo tịnh tiến phôi xuống áp chặt vào bệ đỡ của mâm cặp. Cơ chế này triệt tiêu hoàn toàn sai số do xu hướng nhấc phôi, rất lý tưởng cho nguyên công gia công tinh mặt đầu hoặc biên dạng ngoài. [1, 2]
Xi-lanh đúc liền khối tiết kiệm không gian: Nhờ tích hợp sẵn xi-lanh bên trong thân, PUES06 loại bỏ hoàn toàn cụm truyền động cồng kềnh phía sau. Tổng chiều cao đồ gá được giảm đáng kể, giúp tăng khoảng trống vận hành trên máy 5 trục hoặc các bàn xoay NC, hạn chế tối đa nguy cơ va chạm dao. [1, 2]
Hệ thống truyền động kép linh hoạt: Thiết bị cho phép linh hoạt lựa chọn nguồn nuôi. Bạn có thể sử dụng hệ thống khí nén có sẵn trong nhà xưởng cho lực kẹp ổn định (20 kN), hoặc chuyển sang chạy bằng dầu thủy lực áp suất thấp khi cần lực kẹp siêu mạnh (57 kN) để gia công phôi cứng. [1]
Mở rộng dải kẹp bằng chấu phụ: Nhờ thiết kế má chấu thông minh, bạn có thể dễ dàng thay đổi các loại chấu tùy chọn (Option jaws) để mở rộng đường kính kẹp lòng lên tới 105 mm mà không cần thay đổi kết cấu chính của mâm cặp. [1, 2]
