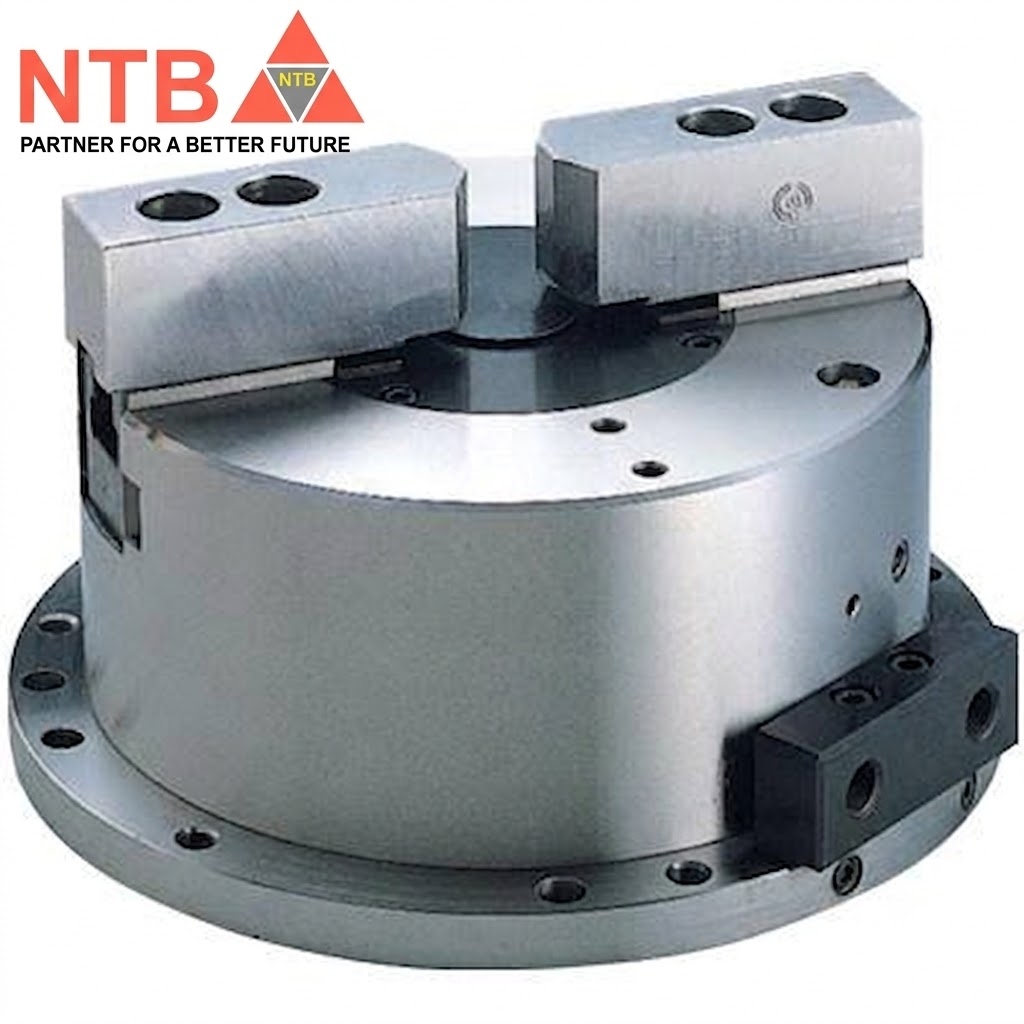

Kitagawa AT08 là dòng đồ gá kẹp phôi tĩnh 2 chấu chạy bằng khí nén (mâm cặp tĩnh) có kích thước lớn 8 inch. Model này kết hợp hoàn hảo giữa lực kẹp mạnh mẽ và kết cấu 2 chấu, chuyên trị các loại phôi thô lớn, phôi đúc, phôi dập, hoặc các chi tiết vuông, chữ nhật có các vấu lồi phức tạp trên máy phay CNC và trung tâm gia công.

Thông số kỹ thuật cơ bản

Kích thước mâm cặp: 8 inch (Đường kính ngoài 210 mm)
Lực kẹp: 33 kN (ở áp suất khí nén 0.6 MPa)
Áp suất khí tối đa: 0.6 MPa
Hành trình chấu kẹp (Đường kính): 6.3 mm
Phạm vi kẹp: Từ 41 mm đến 210 mm (Đường kính kẹp tối thiểu đến tối đa)
Trọng lượng tịnh: 26.7 kg (đã bao gồm chấu kẹp mềm tiêu chuẩn)
Chấu kẹp mềm tiêu chuẩn tương thích: SB08B1

Đặc điểm nổi bật và lợi ích thiết kế

Cơ cấu 2 chấu tối ưu cho phôi dị hình: Thiết kế hai chấu kẹp đối xứng trục giúp định vị chắc chắn các biên dạng phôi không tròn đều, phôi có góc cạnh lồi lõm hoặc phôi dạng thanh vuông/chữ nhật thô mà mâm 3 chấu thông thường khó gá đặt ổn định. [1]
Lực kẹp siêu mạnh 33 kN: Nhờ cơ chế truyền động dạng nêm (wedge actuated) tối ưu, áp suất khí nén đầu vào được chuyển đổi thành lực giữ phôi cực kỳ lớn, đảm bảo độ ổn định cao và chống rung lắc khi cắt gọt nặng. [1]
Thiết kế mỏng nhẹ tự chứa xi-lanh: Cụm xi-lanh khí nén được tích hợp đồng khối gọn gàng bên trong mâm cặp. Bạn chỉ cần đi đường ống khí trực tiếp mà không cần lắp thêm hệ thống kéo đẩy cồng kềnh phía sau, giúp tối ưu không gian bàn máy. [1, 2]
Lòng mâm cặp rỗng thông suốt: Cấu trúc rỗng ở tâm cho phép dễ dàng đưa các chi tiết dạng thanh dài xuyên qua hoặc lắp đặt hệ thống thổi khí (air blast) từ mặt sau nhằm vệ sinh sạch sẽ phoi vụn. [1]
Van khóa áp độc lập linh hoạt (Tùy chọn): Hoàn toàn tương thích với cụm van khóa áp LV-3. Sau khi mâm cặp khóa chặt phôi, bạn có thể tháo rời hệ thống dây khí nén. Đồ gá có thể chuyển động tự do giữa các trạm máy phay CNC mà không lo vướng víu
