AT06 Kitagawa AT series- 165mm-5.2mm

Liên hệ

Mã sản phẩm: AT06

Thương hiệu: Kitagawa

Loại sản phẩm: Đầu Kẹp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

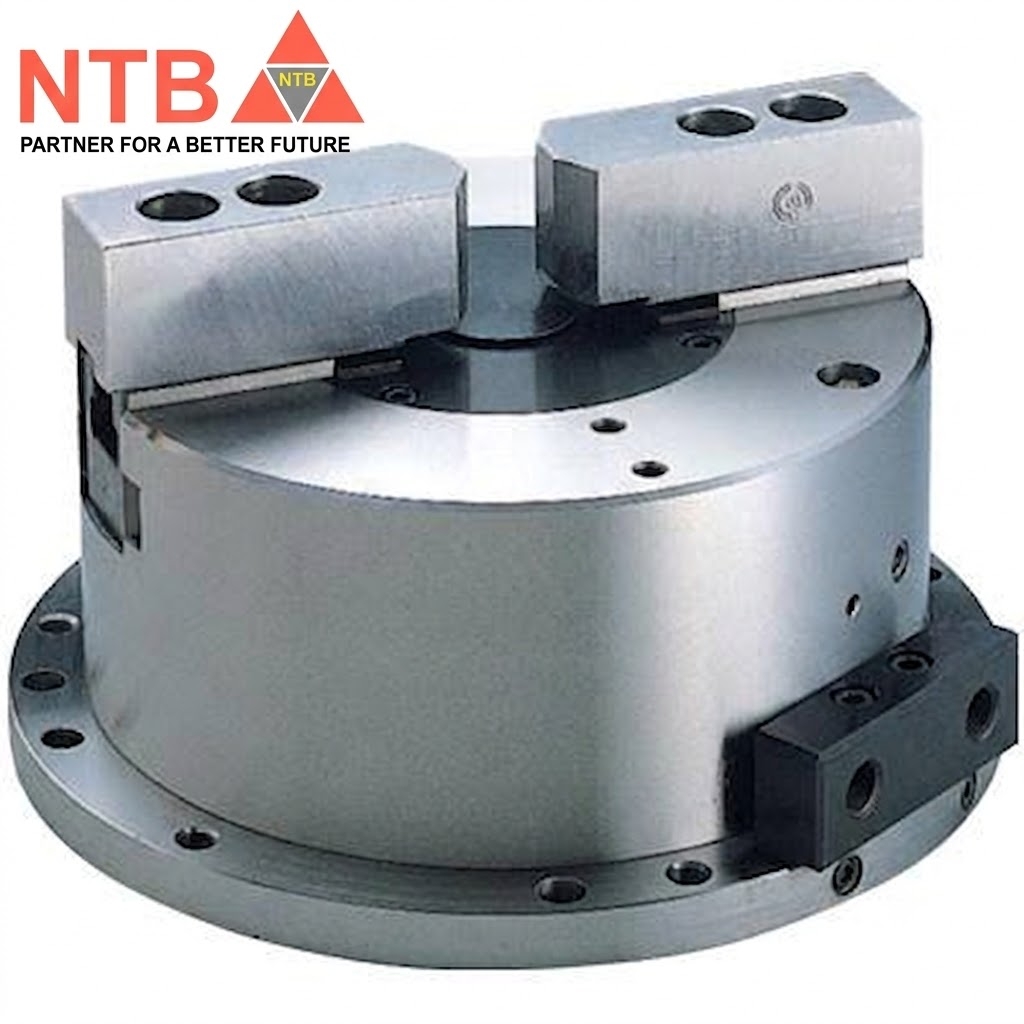

Kitagawa AT06 là dòng đồ gá kẹp phôi tĩnh 2 chấu chạy bằng khí nén (mâm cặp tĩnh) có kích thước 6 inch. Được thiết kế chuyên dụng với 2 chấu kẹp, model này mang lại lực kẹp mạnh mẽ hơn bản AT04, tối ưu hoàn hảo cho việc gia công các loại phôi đúc, phôi dập, hoặc các chi tiết dị hình, vuông, chữ nhật có các vấu lồi phức tạp. [1, 2]

Thông số kỹ thuật cơ bản

Kích thước mâm cặp: 6 inch (Đường kính ngoài 165 mm)
Lực kẹp: 21 kN (ở áp suất khí nén 0.6 MPa)
Áp suất khí tối đa: 0.6 MPa
Hành trình chấu kẹp (Đường kính): 5.2 mm
Phạm vi kẹp: Từ 31 mm đến 165 mm (Đường kính kẹp tối thiểu đến tối đa)
Trọng lượng tịnh: 15 kg (đã bao gồm chấu kẹp mềm tiêu chuẩn)
Chấu kẹp mềm tiêu chuẩn tương thích: SB06A1T

Đặc điểm nổi bật và lợi ích thiết kế

Cơ cấu 2 chấu kẹp dị hình: Giúp định vị và khóa chặt các cấu trúc phôi đối xứng trục hoặc phôi hình chữ nhật thô (chưa qua gia công bề mặt), điều mà các dòng mâm cặp 3 chấu thông thường (như dòng AS) khó có thể gá đặt ổn định. [1]
Hệ thống xi-lanh tự chứa nhỏ gọn: Xi-lanh khí nén được thiết kế nguyên khối nằm gọn bên trong mâm cặp. Kiểu dáng mỏng nhẹ giúp tiết kiệm tối đa không gian hành trình của trục Z trên máy phay CNC hoặc máy khoan. [1]
Lực kẹp phân bổ tối ưu: Nhờ cơ chế truyền động dạng nêm (wedge actuated), áp suất đầu vào được chuyển đổi thành lực kẹp tĩnh rất lớn (21 kN), giảm thiểu tối đa hiện tượng rung phôi khi ăn dao nặng. [1, 2, 3]
Lỗ thông suốt trung tâm tiện lợi: Hỗ trợ việc đưa các phôi thanh dài xuyên qua lòng mâm cặp. Ngoài ra, thiết kế này cho phép lắp đặt hệ thống thổi khí (air blast) hoặc xịt nước từ phía sau để làm sạch phoi vụn một cách tự động. [1]
Tùy chọn van khóa độc lập: Tương thích với cụm van khóa áp bổ sung (Lock Valve Unit). Sau khi đã kẹp chặt chi tiết, bạn có thể tháo rời hoàn toàn các đường ống cấp khí ngoài. Mâm cặp vẫn giữ nguyên lực kẹp ổn định, giúp bàn máy di chuyển linh hoạt không vướng víu dây dẫn. [1, 2]
