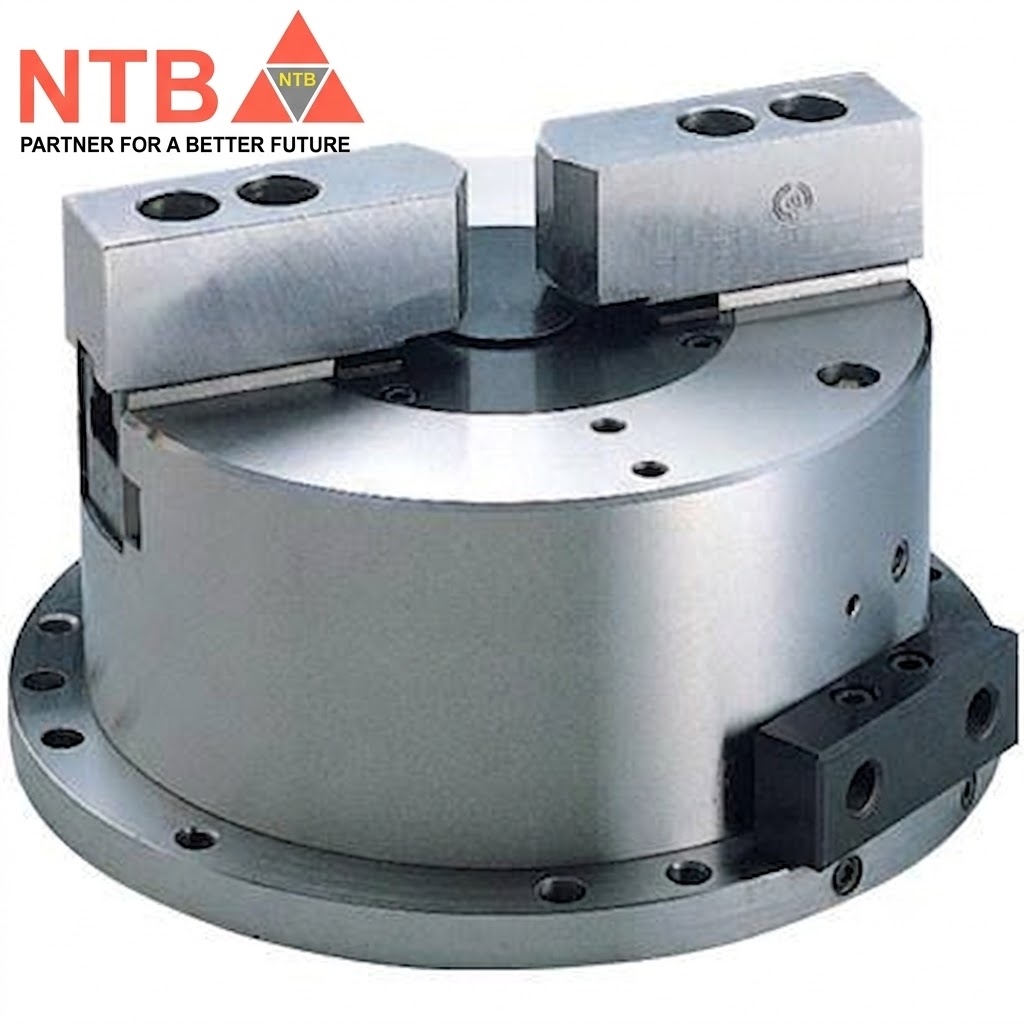

Kitagawa AT04 là dòng đồ gá kẹp phôi tĩnh 2 chấu chạy bằng khí nén (mâm cặp tĩnh) có kích thước 4 inch. Điểm khác biệt lớn nhất của dòng AT so với dòng AS chính là số lượng chấu kẹp (dòng AT dùng 2 chấu, dòng AS dùng 3 chấu), giúp đồ gá này cực kỳ lý tưởng để kẹp chặt các chi tiết phôi có hình dáng bất đối xứng, phôi vuông, phôi chữ nhật hoặc các chi tiết có phần vấu lồi ra ngoài.

Thông số kỹ thuật cơ bản

Kích thước mâm cặp: 4 inch (Đường kính ngoài 110 mm)
Lực kẹp: 7.5 kN (ở áp suất khí nén 0.6 MPa)
Áp suất khí tối đa: 0.6 MPa
Hành trình chấu kẹp (Đường kính): 5.2 mm
Phạm vi kẹp: Từ 9 mm đến 110 mm (Đường kính kẹp tối thiểu đến tối đa)
Trọng lượng tịnh: 6.9 kg (đã bao gồm chấu kẹp mềm tiêu chuẩn)
Chấu kẹp mềm tiêu chuẩn tương thích: SB04A1T

Đặc điểm nổi bật và lợi ích thiết kế

Kết cấu 2 chấu chuyên dụng: Thiết kế hai chấu kẹp đối xứng giúp tối ưu hóa việc định vị và giữ chặt các loại phôi đúc, phôi dập hoặc phôi dị hình có hình dạng lồi lõm phức tạp mà mâm cặp 3 chấu thông thường không thể kẹp được.
Xi-lanh khí nén tự chứa: Thân đồ gá được tích hợp sẵn cụm xi-lanh khí nén bên trong giúp kiểu dáng cực kỳ mỏng nhẹ. Bạn chỉ cần đi đường ống khí trực tiếp vào bàn máy phay hoặc trung tâm gia công mà không cần lắp thêm hệ thống kéo đẩy cồng kềnh phía sau.
Cơ chế nêm truyền lực chính xác: Sử dụng cơ chế chuyển động dạng nêm (wedge actuated) mang lại độ đồng tâm rất cao và lực kẹp phân bổ đều, giúp phôi không bị biến dạng và ổn định trong suốt quá trình phay cắt nặng.
Lòng mâm cặp thông suốt: Thiết kế lỗ thông ở tâm giúp người vận hành có thể luồn phôi dài hoặc tận dụng làm đường dẫn khí thổi (air blast) từ mặt sau nhằm vệ sinh sạch sẽ phoi vụn bám trong đồ gá.
Tùy chọn tích hợp van khóa (Lock Valve): Có thể lắp thêm cụm van khóa để ngắt hoàn toàn đường ống cấp khí ngoài sau khi kẹp chi tiết. Mâm cặp sẽ tự duy trì lực kẹp, giúp bàn máy CNC di chuyển linh hoạt mà không bị giới hạn bởi dây dẫn khí.
