AS10 Kitagawa AS series- 254mm-6.3mm

Liên hệ

Mã sản phẩm: AS10

Thương hiệu: Kitagawa

Loại sản phẩm: Đầu Kẹp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

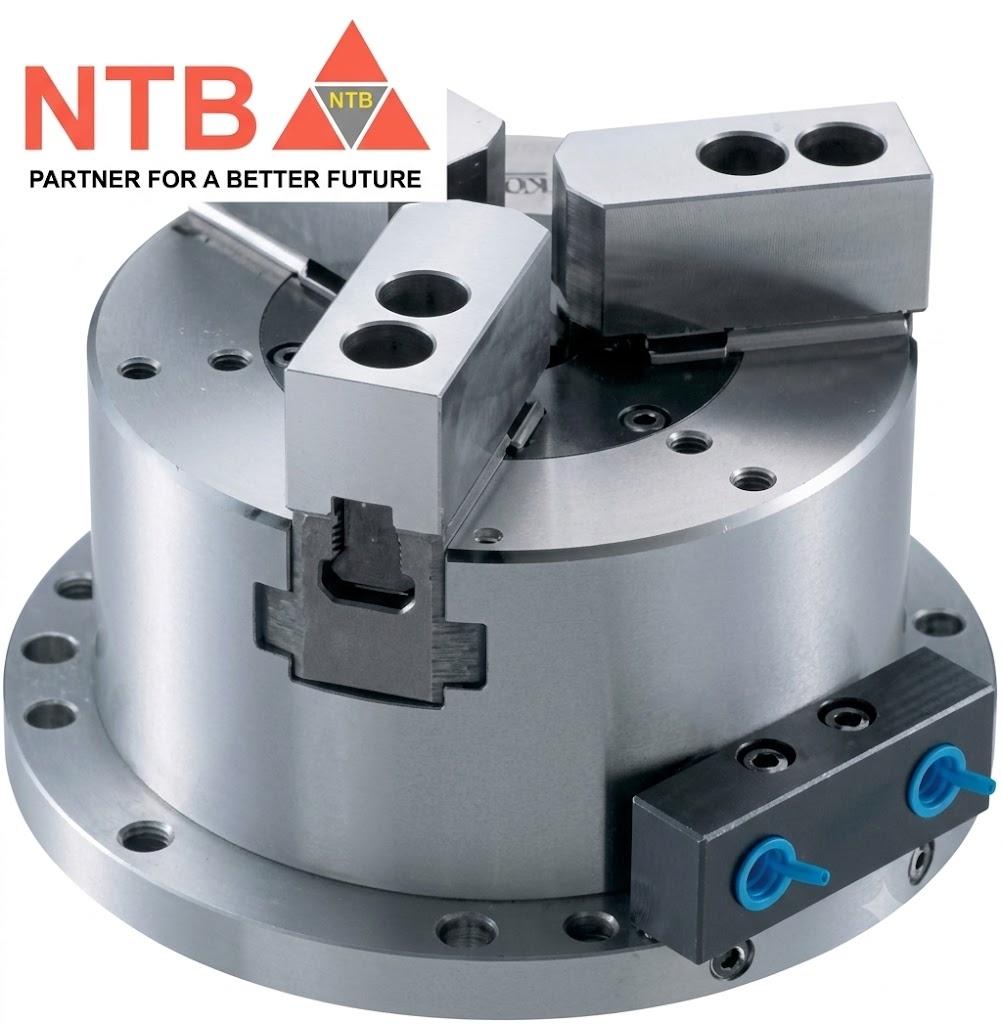

Kitagawa AS10 là dòng đồ gá kẹp phôi tĩnh 3 chấu chạy bằng khí nén (mâm cặp tĩnh) có kích thước lớn 10 inch. Đây là cấu hình có kích thước lớn nhất và lực kẹp mạnh nhất trong dòng AS series, chuyên trị các phôi nặng, chi tiết phôi đúc kích cỡ lớn trên máy phay CNC và trung tâm gia công đứng/ngang. [1, 2]

Thông số kỹ thuật cơ bản

Kích thước mâm cặp: 10 inch (Đường kính ngoài 254 mm)
Lực kẹp: 48 kN (ở áp suất khí nén 0.6 MPa)
Áp suất khí tối đa: 0.7 MPa
Hành trình chấu kẹp (Đường kính): 6.3 mm
Hành trình piston: 25 mm
Phạm vi kẹp: Từ 50 mm đến 254 mm (Đường kính kẹp tối đa lên đến 254 mm)
Trọng lượng tịnh: 42.5 kg
Chấu kẹp mềm tiêu chuẩn tương thích: SB10A1

Đặc điểm nổi bật và lợi ích thiết kế

Lực kẹp siêu khủng (48 kN): Nhờ cơ chế truyền động dạng nêm tối ưu, áp suất khí nén thông thường được khuếch đại thành lực giữ cực lớn, triệt tiêu hoàn toàn sự rung lắc hay dịch chuyển phôi khi ăn dao sâu hoặc chạy tốc độ cao. [1]
Tích hợp bộ xi-lanh tự chứa gọn gàng: Dù mâm cặp có kích thước lớn 300 mm nhưng xi-lanh khí nén vẫn được đúc gọn bên trong thân đồ gá, giúp tiết kiệm không gian tối đa trên bàn máy CNC. [, 2]
Thiết kế lỗ thông suốt lòng mâm: Cấu trúc rỗng cho phép dễ dàng thiết kế hệ thống cấp phôi thanh dài hoặc thiết kế vòi xịt khí nén/nước làm mát cường độ cao từ mặt sau để quét phoi cơ khí ra khỏi lòng đồ gá. []
Khóa áp độc lập linh hoạt (Tùy chọn): Tương thích với van khóa áp LV-3. Sau khi mâm cặp khóa chặt phôi, bạn có thể tháo hoàn toàn hệ thống dây khí nén. Đồ gá có thể chuyển động tự do trên bàn máy mà không lo vướng víu. []
Lỗ ren lắp ốc định vị: Sử dụng 6 vị trí bắt ốc ren M10 với độ sâu ren 18 mm để cố định chắc chắn mâm cặp lên bàn máy hoặc đồ gá trung gian. []
