AS06 Kitagawa AS series- 165mm-5.2mm

Liên hệ

Mã sản phẩm: AS06

Thương hiệu: Kitagawa

Loại sản phẩm: Đầu Kẹp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

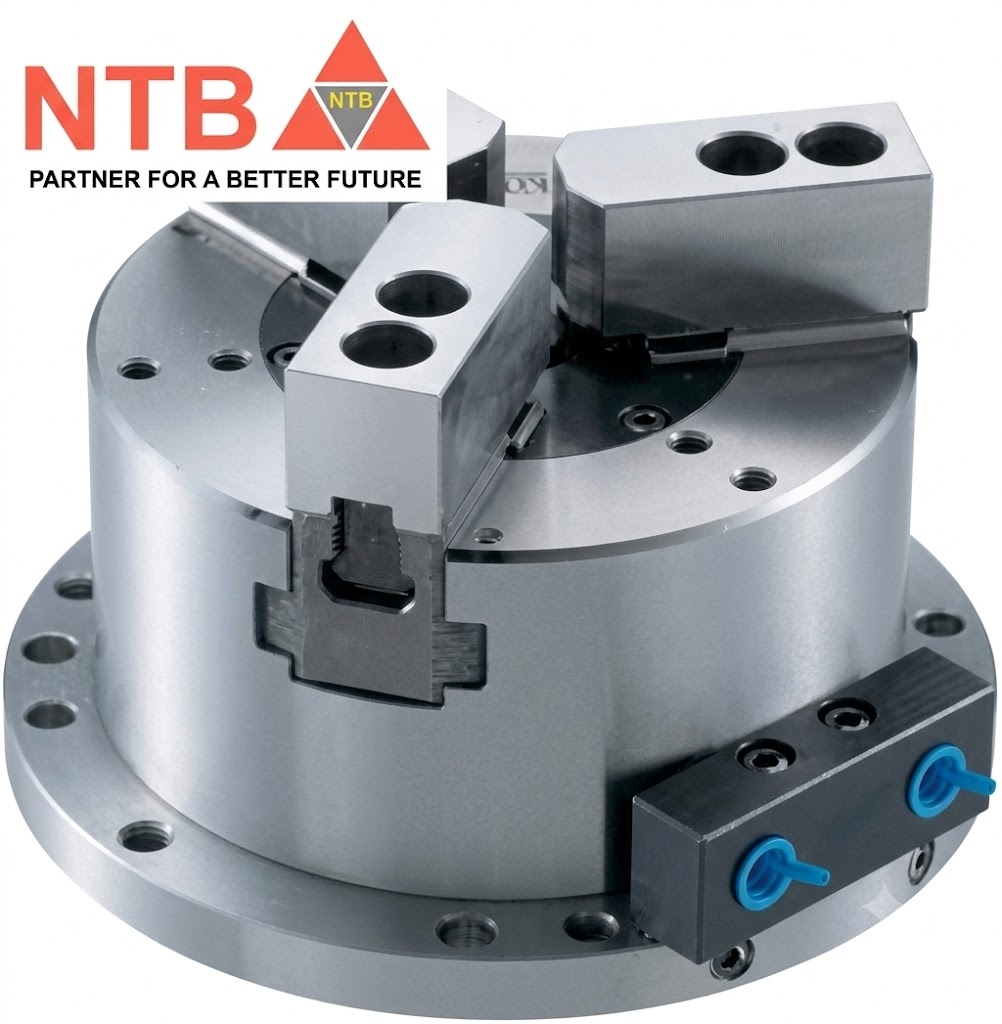

Kitagawa AS06 là loại đồ gá kẹp phôi tĩnh 3 chấu chạy bằng khí nén (mâm cặp tĩnh) có kích thước 6 inch, phiên bản lớn hơn và có lực kẹp mạnh hơn đáng kể so với model AS04. Thiết kế này tích hợp sẵn xi-lanh khí nén, lý tưởng cho gia công phay, khoan định vị và trung tâm gia công yêu cầu độ chính xác ổn định. [1, 2, 3]

Thông số kỹ thuật cơ bản

Kích thước mâm cặp: 165mm
Lực kẹp: 21 kN (ở áp suất khí nén 0.6 MPa)
Áp suất khí tối đa: 0.7 MPa
Hành trình chấu kẹp (Đường kính): 5.2 mm
Phạm vi kẹp: Từ 26 mm đến 165 mm (đường kính tối thiểu đến tối đa)
Trọng lượng tịnh: 16 kg
Chấu kẹp mềm tiêu chuẩn tương thích: SB06B1 [1, 3]

Đặc điểm nổi bật và lợi ích thiết kế

Lực kẹp cao vượt trội: Được thiết kế hệ thống chấu kẹp truyền động dạng nêm (wedge actuated) giúp chuyển đổi áp suất khí nén thành lực giữ phôi cực mạnh (21 kN), duy trì sự ổn định tuyệt đối ngay cả khi cắt gọt nặng. [1, 2]
Thiết kế gọn nhẹ tự chứa khí: Xi-lanh khí nén nằm trọn bên trong thân mâm cặp, loại bỏ kết cấu cồng kềnh phía sau. Bạn chỉ cần kết nối trực tiếp các đường ống khí nén để vận hành. [1, 2]
Cấu trúc trung tâm thông suốt: Lỗ thông lớn ở giữa tạo điều kiện cho các phôi dạng thanh dài đi qua dễ dàng, hoặc làm đường dẫn khí thổi (air blast) thổi sạch phoi vụn trong lòng đồ gá. [1, 2]
Cơ chế giữ áp độc lập (Tùy chọn): Khi lắp thêm cụm van khóa áp LV-3, mâm cặp có thể khóa chặt phôi và ngắt hoàn toàn đường ống cấp khí ngoài. Điều này cho phép đồ gá di chuyển linh hoạt trên bàn máy mà không bị vướng víu dây dẫn. [1, 2]
Dùng chung hệ chấu tiêu chuẩn: Tận dụng trực tiếp các loại chấu kẹp mềm hoặc cứng sẵn có từ dòng mâm cặp thủy lực (Power Chuck) tiêu chuẩn của Kitagawa, tiết kiệm tối đa chi phí mua mới phụ tùng. [1, 2]
