SS2110K Kitagawa SS series-106mm-30mm

Liên hệ

Mã sản phẩm: SS2110K

Thương hiệu: Kitagawa

Loại sản phẩm: Xy Lanh Quay

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

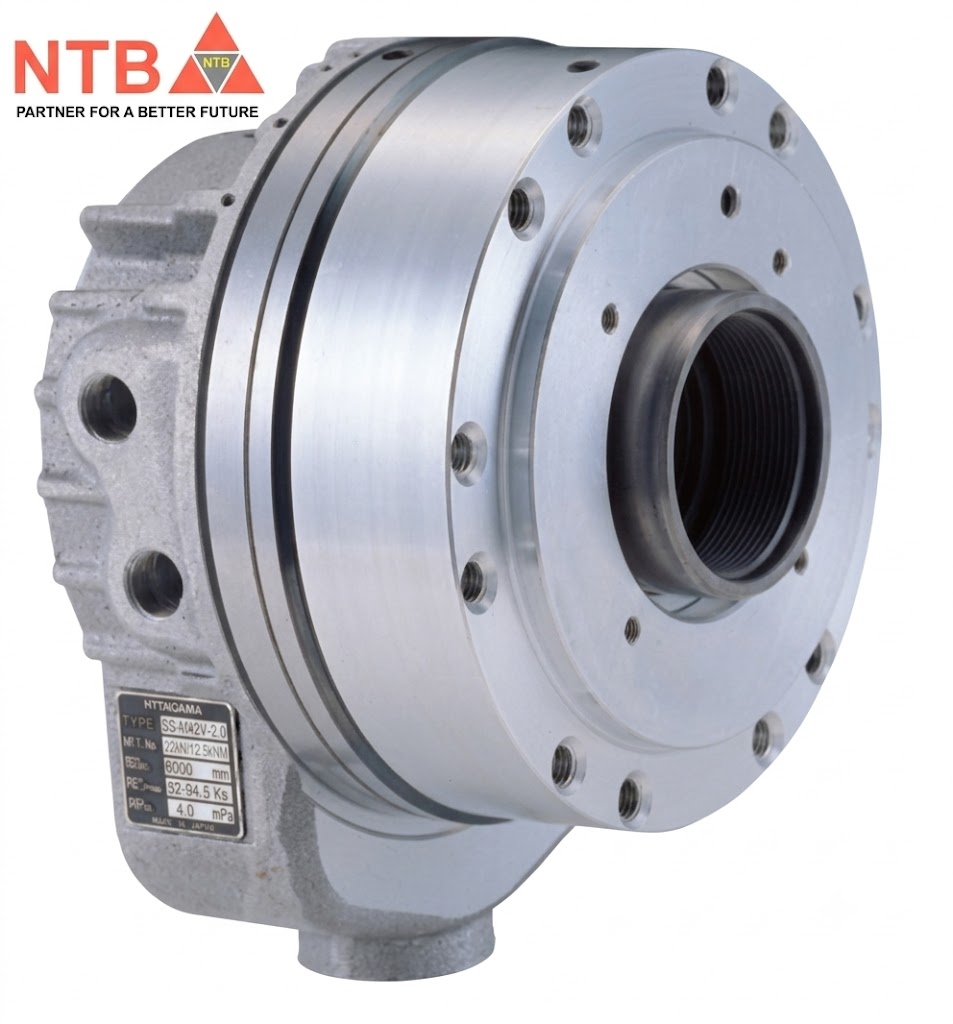

Kitagawa SS2110K là dòng xi-lanh thủy lực xoay Thông lỗ thế hệ cũ cỡ lớn tiêu chuẩn của Kitagawa Japan. Dòng xi-lanh này sở hữu ngôn ngữ thiết kế siêu ngắn tinh gọn (Compact Style) – giúp giảm đến 30% chiều dài tổng thể so với hệ xi-lanh S series truyền thống đời trước. Thiết kế này giúp tối ưu hóa tối đa không gian gá đặt phía sau trục chính máy tiện CNC hạng nặng, giảm thiểu đáng kể tải trọng tĩnh và lực cản momen quán tính. Hệ thống cũng được tích hợp sẵn van một chiều (Check Valve) và van giảm áp chuyên dụng, đảm bảo an toàn tuyệt đối và chống rơi văng phôi khi hệ thống thủy lực gặp sự cố sụt áp đột ngột.

Thông số kỹ thuật của Kitagawa SS2110K

Đường kính lỗ thông suốt (Thru-Hole Diameter): 106 mm (Lỗ thông siêu đại hỗ trợ dẫn luồn các loại phôi thanh phôi ống kích thước cực lớn qua lòng trục chính máy tiện một cách dễ dàng).
Đường kính piston (Piston Diameter): 210 mm.
Hành trình piston (Piston Stroke): 30 mm.
Diện tích bề mặt piston (Piston Area):
- Bên đẩy (Push Side): 229.6 cm².
- Bên kéo (Pull Side): 219.6 cm².
Lực đẩy/kéo piston tối đa (Piston Thrust / Drawbar Thrust): (Tính tại áp suất vận hành tối đa 3.5 MPa)
- Lực đẩy mặt trước (Push Side): 74.7 kN (Khoảng 7,617 kgf).
- Lực kéo trục rút (Pull Side): 71.0 kN (Khoảng 7,240 kgf).
Áp suất dầu vận hành tối đa (Max. Operation Pressure): 3.5 MPa (Khoảng 35.7 kgf/cm²).
Tốc độ quay tối đa cho phép: 3,500 vòng/phút (min⁻¹) (Tốc độ tối ưu và bền bỉ cho các dòng xi-lanh cỡ lớn, đáp ứng xuất sắc cho các nguyên công bứt tốc chu kỳ cắt nhanh).
Mô-men quán tính (Moment of Inertia): 0.197 kg·m² (Được tối ưu hóa giúp hệ thống đuôi trục chính máy hạng nặng tăng giảm tốc nhạy bén).
Tổng lượng dầu rò rỉ cho phép (Total Leakage): Tối đa 6.0 L/phút (Đo tại điều kiện tiêu chuẩn áp suất dầu 3.0 MPa và nhiệt độ dầu ổn định 50°C).
Trọng lượng tịnh (Net Weight): 37.0 kg (Thiết kế bệ thép đầm chắc chắn, tổng khối lượng đóng gói thô khoảng 40 kg).
Khả năng phối hợp mâm cặp: Chuyên dụng truyền động liên kết và nâng cấp lực rút cho các dòng mâm cặp thủy lực thông lỗ phân khúc lớn từ 12 inch đến 15 inch của Kitagawa như BB212, B-212 hoặc các dòng mâm tương đương.
