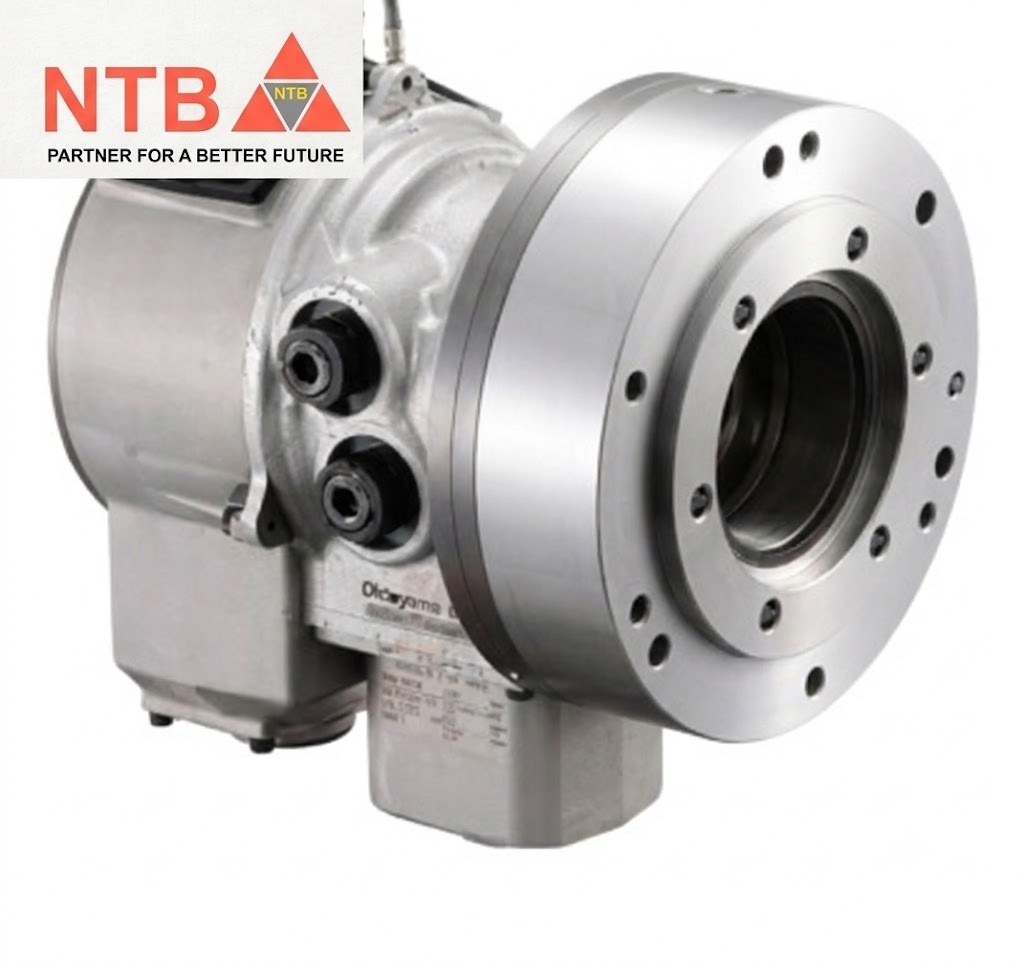

SR1677C Kitagawa SR_C series-77mm-23mm

Liên hệ

Mã sản phẩm: SR1677C

Thương hiệu: Kitagawa

Loại sản phẩm: Xy Lanh Quay

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Kitagawa SR1677C là dòng xi-lanh thủy lực xoay Thông lỗ thế hệ cải tiến mới thuộc phân khúc cao cấp dòng SR_C series của Kitagawa Japan. Khác với biến thể tiêu chuẩn (SR1677), mã SR1677C được tích hợp sẵn Bộ gom nước làm mát/thu hồi dầu thừa (Coolant Collector) và Tấm gá gắn cảm biến hành trình tiệm cận (Proximity Switch Mounting Plates). Dòng sản phẩm này sở hữu đường kính lỗ thông suốt mở rộng tối đa lên tới 77 mm nhưng vẫn duy trì cấu trúc siêu ngắn (Compact Size), giúp kiểm soát hoàn hảo vị trí đóng/mở piston và ngăn ngừa rò rỉ dung dịch làm mát trong các hệ thống tiện CNC tự động hóa dải tốc độ cao.

Thông số kỹ thuật của Kitagawa SR1677C

Đường kính lỗ thông suốt (Thru-Hole Diameter): 77 mm (Lỗ thông siêu rộng giúp luồn và dẫn phôi thanh kích thước lớn qua lòng trục chính máy tiện một cách cực kỳ thoải mái).
Đường kính piston (Piston Diameter): 165 mm.
Hành trình piston (Piston Stroke): 23 mm.
Lực đẩy/kéo piston tối đa (Piston Thrust / Drawbar Thrust): (Tính tại áp suất vận hành tối đa 4.0 MPa)
- Lực đẩy mặt trước (Push Side): 56.4 kN (Khoảng 5,751 kgf).
- Lực kéo trục rút (Pull Side): 50.7 kN (Khoảng 5,170 kgf).
Áp suất dầu vận hành tối đa (Max. Operation Pressure): 4.0 MPa (Khoảng 40.8 kgf/cm²).
Tốc độ quay tối đa cho phép: 4,500 vòng/phút (min⁻¹) (Đảm bảo dải tốc độ cao hoạt động bền bỉ, đáp ứng xuất sắc cho các nguyên công bứt tốc chu kỳ cắt nhanh).
Mô-men quán tính (Moment of Inertia): 0.084 kg·m² (Chỉ số quán tính rất thấp giúp hệ thống đuôi trục chính tăng giảm tốc cực kỳ nhạy bén).
Tổng lượng dầu rò rỉ cho phép (Total Leakage): Tối đa 4.3 L/phút (Đo tại điều kiện tiêu chuẩn áp suất dầu 3.0 MPa và nhiệt độ dầu ổn định 50°C).
Trọng lượng tịnh (Net Weight): 25.8 kg (Nặng hơn phiên bản tiêu chuẩn SR1677 do có tích hợp thêm cấu kiện phụ trợ bộ gom dầu và đồ gá).
Khả năng thay thế tương đương: Cấu trúc hình học cho phép gá lắp thay thế nâng cấp đồng bộ hoàn hảo với dòng xi-lanh thế hệ cũ Kitagawa SS1875K (nâng cấp lỗ thông từ 75 mm lên 77 mm).
