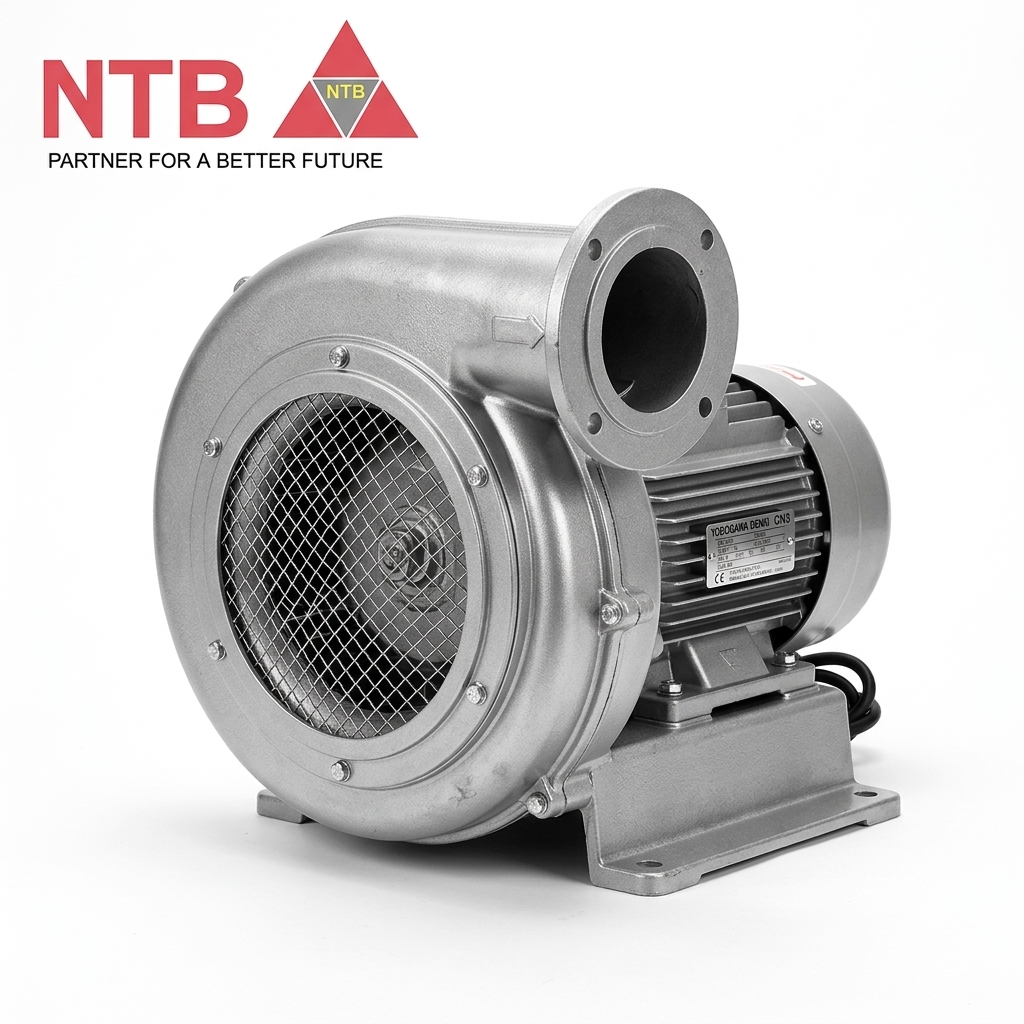

1. Tổng quan Quạt thổi công nghiệp cánh Sirocco Yodogawa Denki CN3T
Quạt thổi công nghiệp Yodogawa Denki CN3T là phiên bản sử dụng nguồn điện công nghiệp 3 pha 200V thuộc dòng quạt ly tâm đa cánh CN Series (Sirocco Fan) của hãng Yodogawa Electric Tool Mfg. Co., Ltd. (Nhật Bản). Với thiết kế cánh quạt lồng sóc cong về phía trước (Sirocco), máy tạo ra lưu lượng gió lớn và ổn định trong một kết cấu nhỏ gọn, trọng lượng nhẹ, độ ồn thấp và độ bền cơ học rất cao.
So với model CN3 (1 pha 100V), model CN3T (3 pha 200V - 0.125 kW) được các nhà máy FDI Nhật Bản và các kỹ sư chế tạo máy (OEM) đặc biệt ưa chuộng nhờ khả năng đấu nối trực tiếp vào lưới điện 3 pha trong tủ điều khiển máy công nghiệp, dòng khởi động ổn định và hoạt động bền bỉ liên tục 24/7.
2. Đặc điểm nổi bật của Yodogawa Denki CN3T
- Động cơ 3 pha 200V vận hành ổn định: Trang bị động cơ cảm ứng 3 pha kiểu khép kín hoàn toàn, làm mát bằng quạt ngoài (Totally Enclosed Fan-Cooled Motor - TEFC) do chính Yodogawa Denki tự thiết kế và sản xuất, giúp chống bụi bẩn và độ ẩm xâm nhập vào cuộn dây.
- Kết cấu hợp kim nhôm đúc siêu bền, nhẹ: Toàn bộ vỏ xoắn ốc (casing) và chân đế được đúc từ hợp kim nhôm (Cast Aluminum), giúp tổng trọng lượng máy chỉ 9.0 kg, tản nhiệt nhanh và chống gỉ sét trong môi trường nhà xưởng.
- Lưu lượng gió lớn, độ ồn và độ rung thấp: Cánh quạt Sirocco đa cánh được cân bằng động chính xác cao, đạt lưu lượng tối đa 5.5 m³/phút (50Hz) và 6.0 m³/phút (60Hz) với độ êm vượt trội.
- Tương thích tần số kép 50Hz / 60Hz: Thuận tiện lắp đặt tại mọi khu vực lưới điện hoặc điều khiển qua biến tần trong dây chuyền tự động hóa.
- Tuân thủ tiêu chuẩn RoHS: Thân thiện với môi trường, đáp ứng yêu cầu khắt khe của các nhà máy sản xuất linh kiện điện tử, thực phẩm, dược phẩm và y tế.
3. Ứng dụng thực tế trong công nghiệp
Quạt thổi Yodogawa Denki CN3T được lắp đặt rộng rãi trong các hệ thống máy móc công nghiệp và dây chuyền tự động hóa:
- Làm mát máy móc & tủ điện: Giải nhiệt cho động cơ công suất lớn, tủ điện điều khiển trung tâm, máy ép nhựa, máy gia công CNC.
- Cấp gió cho thiết bị nhiệt: Cấp khí tươi cho đầu đốt, lò sấy, máy thổi khí nóng, buồng co màng nhiệt.
- Tích hợp dây chuyền OEM: Lắp trên máy in công nghiệp, máy đóng gói tự động, máy rửa linh kiện, máy chế biến nông sản – thực phẩm và thiết bị phòng sạch.
- Thông gió & hút xả cục bộ: Cấp – thoát khí sạch hoặc khí không chứa chất ăn mòn/cháy nổ ở nhiệt độ môi trường (tối đa 40°C).
4. Bảng thông số kỹ thuật chi tiết (Technical Specifications)
| Thông số kỹ thuật | Giá trị (Model: CN3T) |
|---|---|
| Mã sản phẩm (Model) | CN3T |
| Hãng sản xuất | Yodogawa Denki (Nhật Bản) |
| Mã JAN (Barcode) | 4560136260038 |
| Loại cánh quạt | Cánh Sirocco (Ly tâm đa cánh lồng sóc) |
| Điện áp nguồn (V) | 3 Pha 200V (Three-phase 200V) |
| Công suất động cơ (kW) | 0.125 kW (125W) |
| Tần số (Hz) | 50 / 60 Hz (Dùng chung cả 2 tần số) |
| Lưu lượng gió tối đa (50Hz / 60Hz) | 5.5 m³/phút / 6.0 m³/phút |
| Áp suất tĩnh tối đa (50Hz / 60Hz) | 0.44 kPa / 0.69 kPa |
| Đường kính ngoài họng thổi (mm) | Ø75 mm |
| Đường kính ngoài họng hút (mm) | Ø125 mm |
| Nhiệt độ khí hút tối đa | 40°C (Khí tiêu chuẩn, không ăn mòn) |
| Kiểu động cơ | Khép kín hoàn toàn, làm mát bằng quạt ngoài (TEFC) |
| Hướng họng thổi | Thổi ngang bên phải (nhìn từ phía họng hút) |
| Kích thước ngoài (Rộng × Sâu × Cao) | 289 × 262 × 274 mm |
| Vật liệu chế tạo | Vỏ và khung bằng hợp kim nhôm đúc (Cast Aluminum) |
| Chiều dài dây nguồn | 0.13 m (Đầu cốt bấm sẵn) |
| Khối lượng (Trọng lượng) | 9.0 kg |
| Đơn vị tính | Cái / Đài |
5. Tài liệu kỹ thuật & Bản vẽ kích thước (PDF)
Quý khách hàng và kỹ sư nhà máy có thể tải trực tiếp bản vẽ kích thước chi tiết, bảng kết quả thử nghiệm đặc tính lưu lượng – áp suất của model CN3T tại đường dẫn dưới đây:
👉 Tải Đặc Tính Kỹ Thuật Yodogawa Denki CN3T (PDF) 👉 Tra Cứu Bản Vẽ CAD / PDF Hãng Yodogawa Denki
