Thông tin sản phẩm

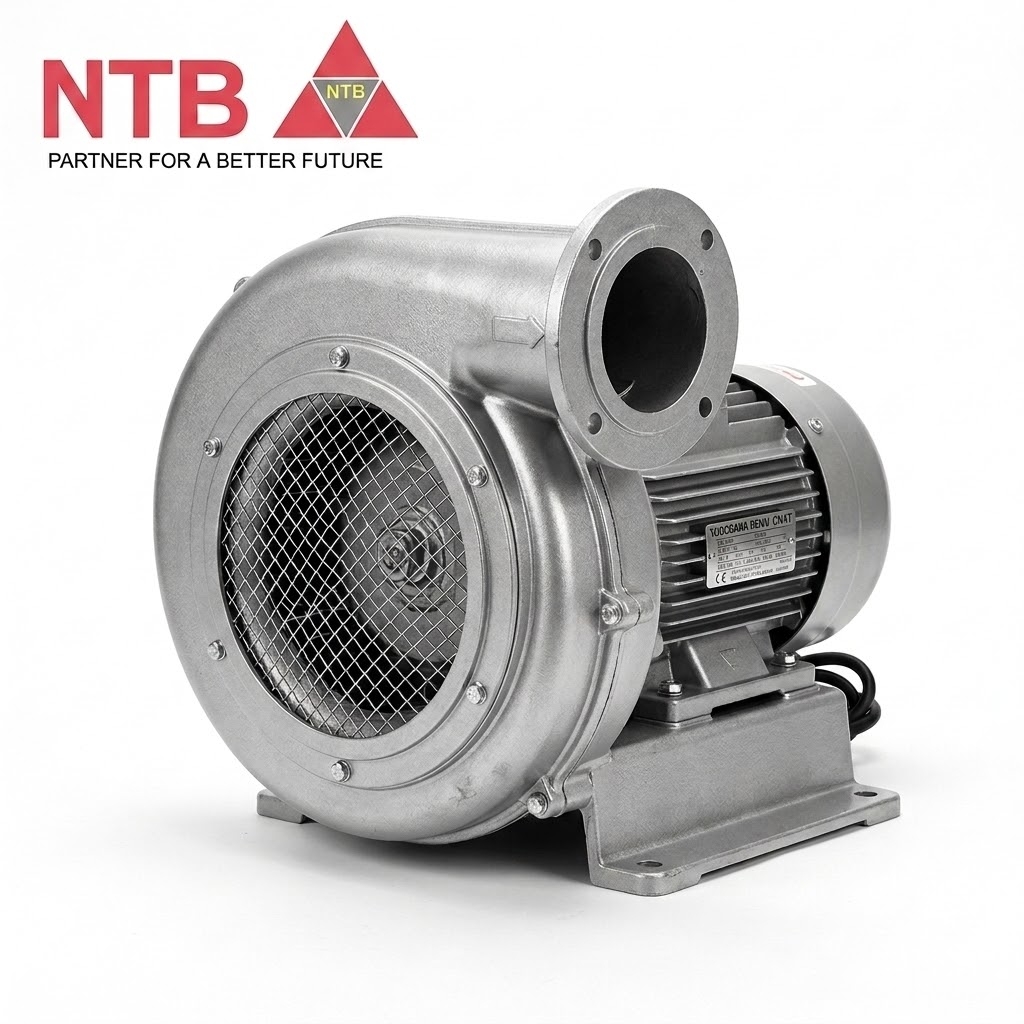

1. Tổng quan Quạt thổi công nghiệp cánh Sirocco Yodogawa Denki CN4T
Quạt thổi công nghiệp Yodogawa Denki CN4T là phiên bản sử dụng nguồn điện công nghiệp 3 pha 200V thuộc dòng quạt ly tâm đa cánh CN Series (Sirocco Fan) của hãng Yodogawa Electric Tool Mfg. Co., Ltd. (Nhật Bản). Với công suất động cơ 0.2 kW (200W) và thiết kế cánh quạt lồng sóc cong về phía trước, CN4T cung cấp lưu lượng gió mạnh mẽ từ 9.0 đến 10.0 m³/phút trong một kết cấu nhỏ gọn, độ ồn thấp và tiết kiệm năng lượng.
So với model CN4 (1 pha 100V), model CN4T (3 pha 200V) có dòng điện định mức thấp (chỉ 0.9A – 1.0A), mô-men xoắn khởi động ổn định và dễ dàng tích hợp trực tiếp vào tủ điện điều khiển 3 pha hoặc biến tần của các dây chuyền máy móc công nghiệp Nhật Bản vận hành liên tục 24/7.
2. Đặc điểm nổi bật của Yodogawa Denki CN4T
- Động cơ 3 pha 200V khép kín hoàn toàn (TEFC): Sử dụng động cơ cảm ứng 3 pha làm mát bằng quạt ngoài do chính Yodogawa Denki tự thiết kế và chế tạo, giúp ngăn bụi bẩn và hơi ẩm xâm nhập vào cuộn dây bên trong motor.
- Lưu lượng gió lớn với họng thổi Ø100 mm: Đạt lưu lượng gió tối đa 9.0 m³/phút (50Hz) và 10.0 m³/phút (60Hz) cùng áp suất tĩnh tối đa 0.54 / 0.78 kPa, đáp ứng tốt nhu cầu cấp gió và giải nhiệt công suất vừa.
- Kết cấu hợp kim nhôm đúc bền nhẹ: Vỏ xoắn ốc (casing) và chân đế được đúc nguyên khối từ hợp kim nhôm (Cast Aluminum), giúp trọng lượng máy chỉ 11.5 kg, chống ăn mòn tốt và tản nhiệt nhanh.
- Sử dụng chung cả 2 tần số 50Hz / 60Hz: Hoạt động ổn định ở cả hai dải tần số lưới điện công nghiệp mà không cần thay đổi kết cấu cơ khí.
- Đạt tiêu chuẩn môi trường RoHS2 (10 chất): Không chứa các hóa chất độc hại bị hạn chế, an toàn tuyệt đối khi lắp đặt trong các nhà máy sản xuất thực phẩm, dược phẩm, y tế và linh kiện điện tử.
3. Ứng dụng thực tế trong công nghiệp
Quạt thổi Yodogawa Denki CN4T là một trong những mã quạt 3 pha 200W bán chạy nhất để tích hợp vào máy móc (OEM) và hệ thống phụ trợ nhà xưởng:
- Làm mát máy móc & tủ điện: Làm mát máy ép đùn nhựa, máy gia công cơ khí CNC, tủ điện điều khiển trung tâm, biến tần công suất lớn.
- Cấp gió cho thiết bị sấy & gia nhiệt: Cấp khí tươi cho máy phát khí nóng, lò sấy công nghiệp, buồng sấy thực phẩm – nông sản, máy co màng nhiệt.
- Tích hợp dây chuyền máy tự động: Lắp trên máy in công nghiệp, máy đóng gói bao bì, máy rửa công nghiệp, máy chế biến trà – bánh kẹo.
- Thông gió & hút xả cục bộ: Cấp thoát không khí sạch hoặc khí thông thường (không chứa chất ăn mòn, cháy nổ) ở nhiệt độ tối đa 40°C.
4. Bảng thông số kỹ thuật chi tiết (Technical Specifications)
| Thông số kỹ thuật | Giá trị (Model: CN4T) |
|---|---|
| Mã sản phẩm (Model) | CN4T |
| Hãng sản xuất | Yodogawa Denki (Nhật Bản) |
| Mã JAN (Barcode) | 4560136260076 |
| Mã Trusco | 467-4294 |
| Loại cánh quạt | Cánh Sirocco (Ly tâm đa cánh lồng sóc) |
| Điện áp nguồn (V) | 3 Pha 200V (Three-phase 200V) |
| Công suất động cơ (kW) | 0.2 kW (200W) |
| Tần số (Hz) | 50 / 60 Hz (Dùng chung cả 2 tần số) |
| Dòng điện định mức (50Hz / 60Hz) | 0.9 A / 1.0 A |
| Tốc độ vòng quay (50Hz / 60Hz) | 2,850 vòng/phút / 3,300 vòng/phút (r.p.m) |
| Lưu lượng gió tối đa (50Hz / 60Hz) | 9.0 m³/phút / 10.0 m³/phút |
| Áp suất tĩnh tối đa (50Hz / 60Hz) | 0.54 kPa / 0.78 kPa |
| Đường kính ngoài họng thổi (mm) | Ø100 mm |
| Đường kính ngoài họng hút (mm) | Ø145 mm |
| Nhiệt độ khí hút tối đa | 40°C (Khí tiêu chuẩn, không ăn mòn) |
| Kiểu động cơ | Khép kín hoàn toàn, làm mát bằng quạt ngoài (TEFC) |
| Hướng họng thổi | Thổi ngang bên phải (nhìn từ phía họng hút) |
| Kích thước ngoài (Rộng × Sâu × Cao) | 314 × 298 × 310 mm |
| Vật liệu chế tạo | Vỏ và khung bằng hợp kim nhôm đúc (Cast Aluminum) |
| Chiều dài dây nguồn | 0.13 m (Đầu cốt bấm sẵn) |
| Tiêu chuẩn môi trường | RoHS2 (10 chất) |
| Khối lượng (Trọng lượng) | 11.5 kg |
| Đơn vị tính | Cái / Đài |
5. Tài liệu kỹ thuật & Bản vẽ kích thước (PDF)
Quý khách hàng và kỹ sư nhà máy có thể tải trực tiếp bản vẽ kích thước chi tiết (F12101) và thông số kỹ thuật của model CN4T từ hãng Yodogawa Denki tại đường dẫn dưới đây:
👉 Tải Bản Vẽ Kích Thước Yodogawa Denki CN4T (PDF) 👉 Tra Cứu Bản Vẽ CAD / PDF Hãng Yodogawa Denki
