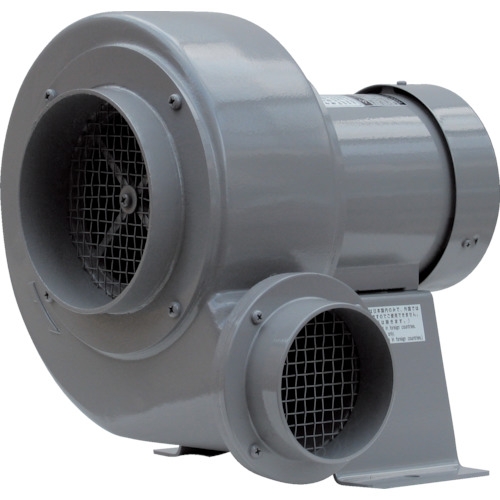

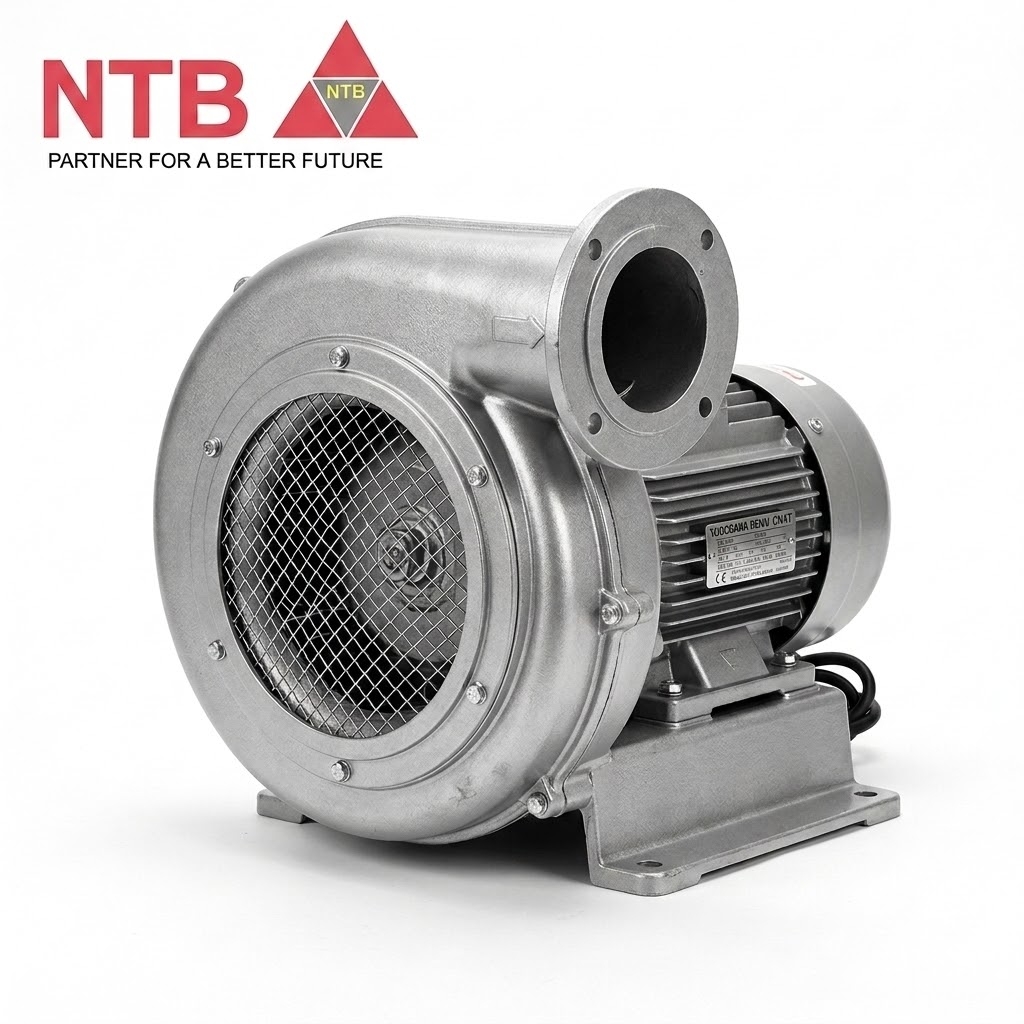

1. Tổng quan Quạt thổi công nghiệp cánh Sirocco Yodogawa Denki CN5T

Quạt thổi công nghiệp Yodogawa Denki CN5T là phiên bản sử dụng nguồn điện công nghiệp 3 pha 200V với công suất động cơ 0.4 kW (400W) thuộc dòng quạt ly tâm đa cánh CN Series (Sirocco Fan) của hãng Yodogawa Electric Tool Mfg. Co., Ltd. (Nhật Bản). Sản phẩm được thiết kế với cánh quạt lồng sóc cong về phía trước (Sirocco) kết hợp họng thổi lớn Ø125 mm, tạo ra lưu lượng gió rất lớn từ 16.0 đến 18.0 m³/phút trong một kết cấu vững chắc, độ bền cơ học cao.

So với model CN5 (1 pha 100V), model CN5T (3 pha 200V) hoạt động ổn định với dòng điện định mức thấp hơn, mô-men xoắn mạnh mẽ và là lựa chọn hàng đầu cho các nhà máy FDI Nhật Bản, xưởng gia công tự động hóa cần thiết bị vận hành liên tục 24/7 trong tủ điều khiển 3 pha tiêu chuẩn.

2. Đặc điểm nổi bật của Yodogawa Denki CN5T

• Động cơ 3 pha 200V hiệu suất cao (TEFC): Trang bị động cơ cảm ứng 3 pha khép kín hoàn toàn, làm mát bằng quạt ngoài do Yodogawa Denki độc quyền thiết kế và chế tạo, ngăn ngừa bụi bẩn và độ ẩm xâm nhập tuyệt đối.
• Lưu lượng gió vượt trội (16.0 – 18.0 m³/phút): Họng hút Ø150 mm và họng thổi Ø125 mm tối ưu hóa đường đi của dòng khí, mang lại áp suất tĩnh ổn định từ 0.71 đến 1.03 kPa.
• Kết cấu hợp kim nhôm đúc siêu bền, tản nhiệt nhanh: Vỏ xoắn ốc (casing) và chân đế đúc từ hợp kim nhôm đúc nguyên khối (Cast Aluminum), giúp giảm trọng lượng máy xuống còn 17.5 kg nhưng vẫn đảm bảo độ cứng vững tuyệt đối khi treo hoặc đặt bệ.
• Tương thích tần số kép 50Hz / 60Hz: Vận hành linh hoạt trên cả hai dải tần số lưới điện công nghiệp.
• Tuân thủ tiêu chuẩn môi trường RoHS2: An toàn cho sức khỏe và môi trường, đạt chuẩn xuất khẩu đi các thị trường khắt khe trên thế giới.

3. Ứng dụng thực tế trong công nghiệp

Quạt thổi Yodogawa Denki CN5T được ứng dụng rộng rãi trong các dây chuyền sản xuất tự động và thiết bị công nghiệp nặng:

• Làm mát thiết bị & máy công suất lớn: Giải nhiệt cho máy đùn ép nhựa công suất lớn, tủ điện phân phối trung tâm, máy gia công CNC, động cơ công nghiệp.
• Cấp khí cho hệ thống sấy & nhiệt: Cấp khí tươi cho máy phát khí nóng, lò sấy công nghiệp, buồng sấy nông sản – thực phẩm, hệ thống tuần hoàn khí lò đốt.
• Tích hợp máy chuyên dụng (OEM): Lắp đặt trên máy in công nghiệp khổ lớn, máy đóng gói bao bì tốc độ cao, máy giặt/rửa công nghiệp, dây chuyền chế biến thực phẩm.
• Thông gió & hút xả cục bộ: Cấp thoát không khí sạch hoặc khí thông thường (không chứa chất ăn mòn, cháy nổ) ở nhiệt độ môi trường tối đa 40°C.

4. Bảng thông số kỹ thuật chi tiết (Technical Specifications)

5. Tài liệu kỹ thuật & Bản vẽ kích thước (PDF)

Quý khách hàng và kỹ sư nhà máy có thể tải trực tiếp bản vẽ kích thước chi tiết (F12103) và thông số kỹ thuật của model CN5T từ hãng Yodogawa Denki tại đường dẫn dưới đây:

👉 Tải Bản Vẽ Kích Thước Yodogawa Denki CN5T (PDF) 👉 Tra Cứu Bản Vẽ CAD / PDF Hãng Yodogawa Denki
