Thông tin sản phẩm

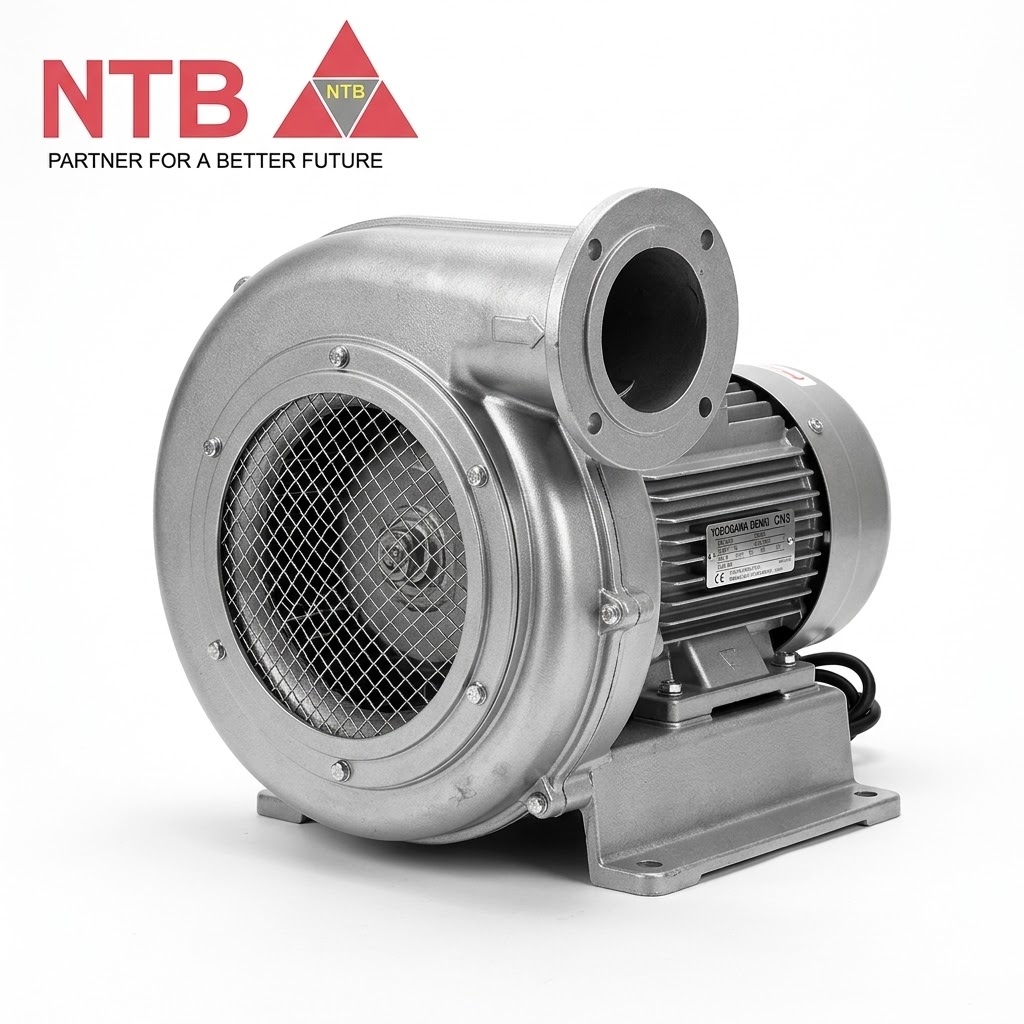

1. Tổng quan Quạt thổi công nghiệp cánh Sirocco Yodogawa Denki CN3
Quạt thổi công nghiệp Yodogawa Denki CN3 thuộc dòng quạt ly tâm đa cánh CN Series (Sirocco Fan) nổi tiếng của hãng Yodogawa Electric Tool Mfg. Co., Ltd. (Nhật Bản). Sản phẩm được thiết kế với cánh quạt lồng sóc cong về phía trước (Sirocco), giúp tạo lưu lượng gió lớn và ổn định trong một kết cấu nhỏ gọn, trọng lượng nhẹ, độ ồn thấp và tiết kiệm điện năng.
Model CN3 sử dụng nguồn điện 1 pha 100V, công suất 0.125 kW, tích hợp động cơ chuyên dụng kiểu khép kín làm mát bằng quạt ngoài do chính Yodogawa Denki tự nghiên cứu và chế tạo, đảm bảo độ bền vượt trội khi vận hành liên tục trong môi trường nhà máy công nghiệp.
2. Đặc điểm nổi bật của Yodogawa Denki CN3
- Thiết kế nhỏ gọn, nhẹ và tối ưu không gian: Vỏ quạt (casing) và khung đỡ được chế tạo bằng hợp kim nhôm đúc (Cast Aluminum) giúp giảm trọng lượng máy chỉ còn 9.0 kg, chống ăn mòn tốt và tản nhiệt nhanh.
- Vận hành êm ái, tiết kiệm năng lượng: Cánh quạt Sirocco được cân bằng động chính xác cao, giảm thiểu rung động và tiếng ồn khi hoạt động ở tốc độ cao.
- Động cơ khép kín có quạt làm mát ngoài (Totally Enclosed Fan-Cooled Motor): Ngăn bụi bẩn xâm nhập vào cuộn dây bên trong motor, kéo dài tuổi thọ thiết bị ngay cả trong môi trường khắc nghiệt.
- Sử dụng linh hoạt ở cả 2 tần số 50Hz và 60Hz: Tương thích dễ dàng với nhiều hệ thống tủ điện điều khiển máy móc nhập khẩu từ Nhật Bản cũng như hệ thống lưới điện nhà xưởng.
- Đạt tiêu chuẩn môi trường RoHS: Không chứa các chất độc hại bị hạn chế theo tiêu chuẩn châu Âu và Nhật Bản, an toàn khi lắp đặt trong dây chuyền thực phẩm, y tế và điện tử.
3. Ứng dụng thực tế trong công nghiệp
Nhờ kích thước nhỏ gọn và mặt bích tiêu chuẩn dễ lắp đặt, quạt thổi Yodogawa Denki CN3 được sử dụng rộng rãi để tích hợp vào các hệ thống máy móc (OEM) và dây chuyền sản xuất:
- Làm mát thiết bị: Làm mát động cơ, tủ điện công nghiệp, máy ép đùn nhựa, máy gia công cơ khí.
- Cấp khí & thông gió cục bộ: Cấp gió cho lò đốt, máy phát khí nóng, máy sấy công nghiệp, buồng sấy.
- Tích hợp máy chuyên dụng: Máy in công nghiệp, máy đóng gói bao bì, máy rửa công nghiệp, máy chế biến thực phẩm (sấy trà, bánh kẹo) và thiết bị y tế.
- Hút – xả khí thông thường: Vận chuyển không khí sạch ở nhiệt độ thường (tối đa 40°C) hoặc hút xả khí thải không chứa chất ăn mòn/cháy nổ.
4. Bảng thông số kỹ thuật chi tiết (Technical Specifications)
| Thông số kỹ thuật | Giá trị (Model: CN3) |
|---|---|
| Mã sản phẩm (Model) | CN3 |
| Hãng sản xuất | Yodogawa Denki (Nhật Bản) |
| Loại cánh quạt | Cánh Sirocco (Ly tâm đa cánh lồng sóc) |
| Điện áp nguồn (V) | 1 Pha 100V (Single-phase 100V) |
| Công suất động cơ (kW) | 0.125 kW (125W) |
| Tần số (Hz) | 50 / 60 Hz (Dùng chung cả 2 tần số) |
| Lưu lượng gió tối đa (50Hz / 60Hz) | 5.5 m³/phút / 6.0 m³/phút |
| Áp suất tĩnh tối đa (50Hz / 60Hz) | 0.44 kPa / 0.69 kPa |
| Đường kính ngoài họng thổi (mm) | Ø75 mm |
| Đường kính ngoài họng hút (mm) | Ø125 mm |
| Kiểu động cơ | Khép kín hoàn toàn, làm mát bằng quạt ngoài (TEFC) |
| Hướng họng thổi | Thổi ngang bên phải (nhìn từ phía họng hút) |
| Kích thước ngoài (Rộng × Sâu × Cao) | 289 × 262 × 274 mm |
| Vật liệu chế tạo | Vỏ và khung bằng hợp kim nhôm đúc (Cast Aluminum) |
| Chiều dài dây nguồn | 0.13 m (Đầu cốt bấm sẵn) |
| Khối lượng (Trọng lượng) | 9.0 kg |
| Đơn vị tính | Cái / Đài |
5. Tài liệu kỹ thuật & Bản vẽ kích thước (PDF)
Quý khách hàng và kỹ sư nhà máy có thể tải trực tiếp bản vẽ kích thước chi tiết và đường đặc tính lưu lượng – áp suất của model CN3 từ hãng Yodogawa Denki tại đường dẫn dưới đây:
