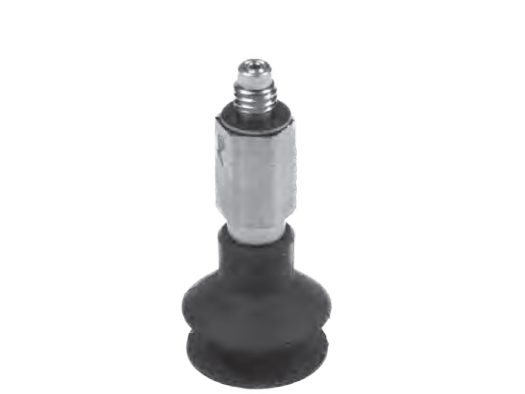

PSS Series (Cup with Compact Spring Fitting) của thương hiệu CONVUM (Myotoku - Nhật Bản) là dòng cụm giác hút chân không tích hợp khớp đệm lò xo siêu nhỏ gọn (Compact Buffer / Spring Plunger).

Dòng PSS được thiết kế với cơ cấu lò xo giảm chấn dạng rút gọn (compact stroke), giúp triệt tiêu xung lực va đập khi đầu gắp tiếp xúc phôi và bù sai lệch độ cao trong các hệ thống gắp thả tự động có không gian lắp đặt hạn chế.

1. Đặc điểm nổi bật của dòng PSS

• Thiết kế siêu nhỏ gọn (Compact Spring Mechanism):

  • Hành trình nén ngắn, giảm tối đa chiều cao lắp ráp so với các bộ đệm lò xo tiêu chuẩn (như NAPATS/YS).

  • Giảm mô-men quán tính khi gắn trên các trục Z chuyển động tốc độ cao hoặc đầu mounter, máy dán chip.

• Giảm chấn & bảo vệ phôi mỏng manh (Shock Absorption):

  • Lực lò xo đàn hồi nhẹ nhàng ép giác hút vào bề mặt sản phẩm, chống nứt mẻ hoặc trầy xước bề mặt các chi tiết dễ vỡ (kính mỏng, tấm wafer bán dẫn, bảng mạch vi điện tử, khay nhựa mỏng).

• Bù trừ sai số độ cao (Height Tolerance Compensation):

  • Khi nhiều giác hút cùng gắp một tấm phôi hoặc phôi có bề mặt hơi lượn sóng/không đồng đều, các khớp lò xo PSS tự nén theo độ cao từng vị trí, đảm bảo tất cả các giác hút đều kín khí.

• Độ chính xác và độ kín khít cao:

  • Trục trượt kim loại được gia công chính xác, chuyển động êm ái, khe hở trượt được làm kín để không rò rỉ chân không dọc thân đệm.
