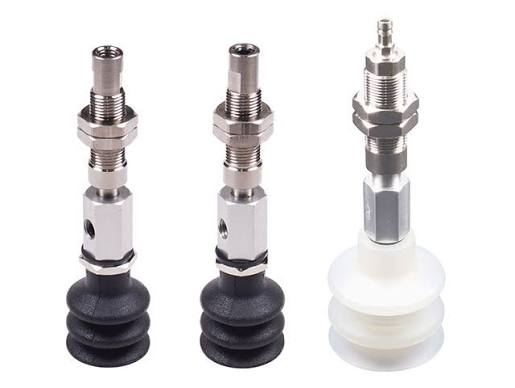

Cụm NAPCTS / NAPCYS Series (3 Bellows Cup with Spring Fitting) của thương hiệu CONVUM (Myotoku - Nhật Bản) là dòng cụm giác hút chân không kết hợp giữa giác hút dạng 3 nếp gấp (PCG Cup) và cơ cấu khớp đệm lò xo tiêu chuẩn (Standard Spring Plunger / Buffer Assembly).

Cấu hình này mang lại khả năng đệm giảm chấn và bù dung sai độ cao tối đa trong hệ sinh thái giác hút của CONVUM, nhờ cộng gộp hành trình co nén của cả nếp gấp cao su 3 tầng lẫn trục đệm lò xo kim loại.

• NAPCTS Series: Cụm đệm lò xo có cổng cắm ống chân không nằm ở đỉnh trên cùng (Top Barb / Vertical Entry).

• NAPCYS Series: Cụm đệm lò xo có cổng cắm ống chân không bẻ góc 90° ngang hông (Side Barb / Lateral Entry), tối ưu cho cơ cấu gắp bị giới hạn chiều cao trục Z.

1. Đặc điểm nổi bật của dòng NAPCTS / NAPCYS

• Biên độ bù sai lệch lớn nhất (Maximum Stroke & Leveling):

  • Thân 3 nếp gấp (PCG) tự uốn linh hoạt theo góc nghiêng của phôi.

  • Trục lò xo kim loại (Buffer) hấp thụ sai số độ cao giữa các vị trí gắp trên cùng một khung dầm hoặc khay phôi nhiều tầng xếp chồng.

• Đệm êm bảo vệ phôi nhạy cảm:

  • Giảm tối đa xung lực tác động khi đầu robot hạ xuống tiếp xúc tốc độ cao, ngăn ngừa nguy cơ mẻ, nứt vỡ hoặc biến dạng đối với phôi mỏng manh như mặt kính, màn hình điện tử, gốm sứ, trứng hoặc chi tiết nhựa đúc mỏng.

• Tự nâng tách phôi mạnh (Lifting Effect):

  • Khi hút đủ áp suất âm, 3 nếp gấp co rút ngắn lại kết hợp lực đàn hồi của lò xo hỗ trợ nhấc tách từng lớp phôi dính chồng (như tấm kim loại mỏng, khay nhựa, bao bì).

• Đa dạng vật liệu cao su:

  • Cung cấp đủ các tùy chọn cao su: NBR chống dầu (N), Silicone chịu nhiệt/chuẩn sạch (S), FKM kháng hóa chất (F), cao su dẫn điện chống tĩnh điện ESD (NE/SE), và Urethane chống mòn (U).
