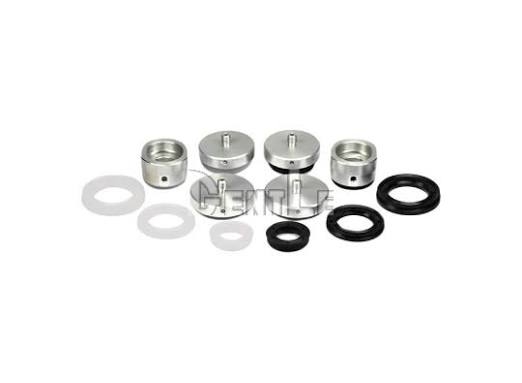

Dòng PCD Series (Ring Cup / Vacuum Pad for Ring-shaped Works) của thương hiệu CONVUM (Myotoku - Nhật Bản) là dòng giác hút / pad hút chân không chuyên dụng có biên dạng hình vành khuyên (vòng xuyến / hình tròn rỗng tâm).

Khác với các giác hút tròn thông thường vốn tạo áp suất âm kín toàn bộ diện tích hình tròn, PCD Series tạo khoang chân không theo dạng đường viền vành khăn (Ring-shaped lip), được thiết kế riêng để gắp các chi tiết có lỗ rỗng xuyên tâm hoặc chi tiết hình vòng xuyến mà giác hút thông thường không thể bám kín được.

1. Đặc điểm nổi bật của PCD Ring Cup

• Hút phôi có lỗ rỗng ở giữa (Center-hole / Hollow works):

  • Phần tâm của giác hút để hở/rỗng, buồng chân không nằm dọc theo đường vành tròn. Nhờ đó, giác hút có thể bám chặt vào phần mép phẳng bao quanh lỗ rỗng mà không bị lọt khí qua tâm phôi.

• Hai dạng biên dạng thân giác hút:

  • Dòng phẳng (Flat type - PCD): Thân phẳng mỏng, độ cứng vững cao, giữ phôi ổn định khi cánh tay robot di chuyển với gia tốc nhanh.

  • Dòng nếp gấp (Bellows type - PCDJ): Thân có nếp gấp đàn hồi, tự đệm giảm chấn và bù góc nghiêng nhẹ cho phôi.

• Vật liệu cao su tiêu chuẩn:

  • NBR (N): Màu đen, chống dầu mỡ tốt, độ cứng Shore A 55, dải nhiệt độ -26°C đến 120°C.

  • Silicone (S): Màu trắng bán trong (translucent white), chịu nhiệt từ -60°C đến 250°C, chuẩn sạch, không lưu vết trên bề mặt phôi.
