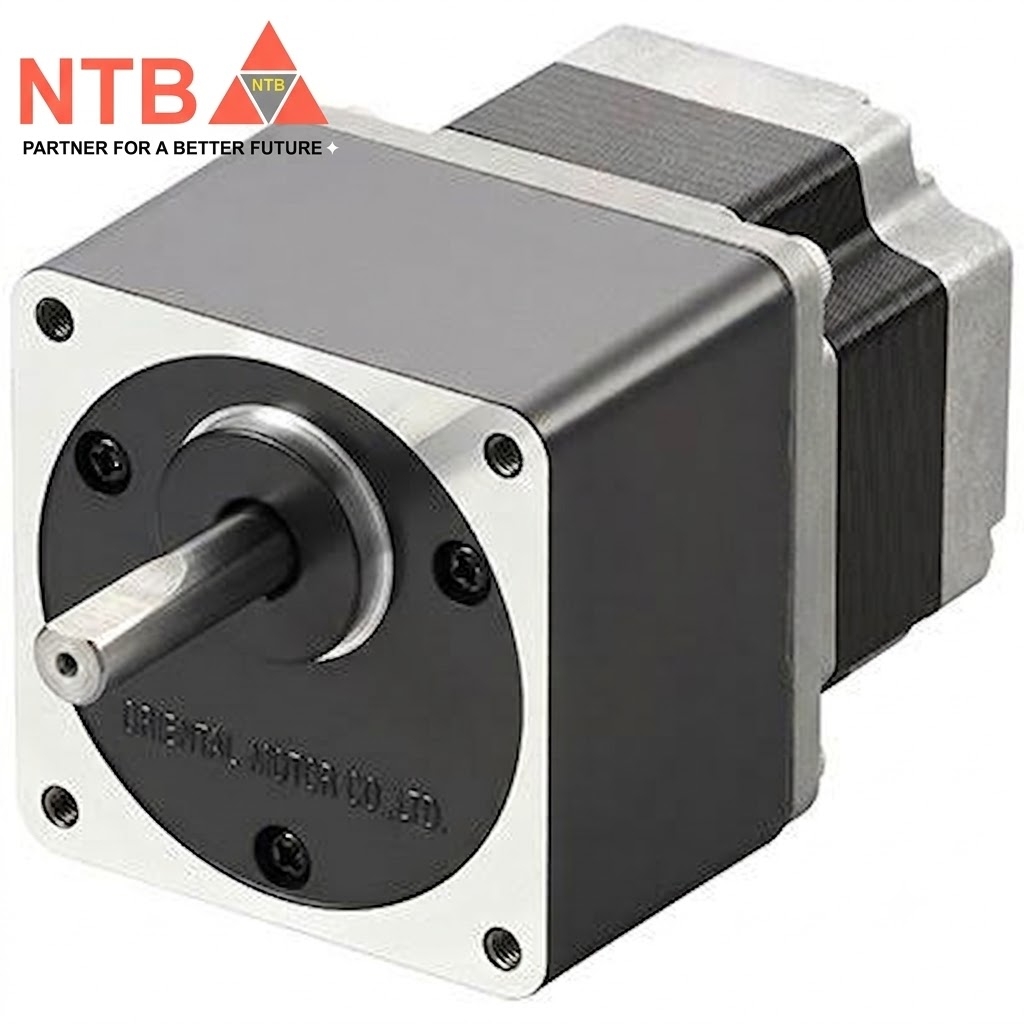

PKP264D28A2-SG3.6-R2FL Oriental Motor ( SH Geared Type With Encoder- 60mm - 1.5N.m-2.8A-3.6:1)
Liên hệ
Mã sản phẩm:
PKP264D28A2-SG3.6-R2FL
Thương hiệu:
Oriental Motor
Loại sản phẩm:
Stepper Motors
Chính sách hỗ trợ
Cam kết 100%
Sản phẩm chính hãng
Miễn phí giao hàng
Theo chính sách
Đổi trả trong 7 ngày
Kể từ ngày mua hàng
-
Thông tin sản phẩm
Thông số kỹ thuật mã PKP264D28A2-SG3.6-R2FL (Oriental Motor):
- Mô-men xoắn giữ tối đa (Maximum Holding Torque): 1.5 N·m (tương đương khoảng 212 oz-in) tại đầu trục ra của hộp số.
- Điện áp định mức (Rated Voltage): 1.0 VDC (Đây là thông số điện áp cuộn dây nội tại. Khi vận hành thực tế qua driver cấp nguồn dòng, người ta thường dùng nguồn tổng ổn định từ 24 VDC đến 48 VDC để đạt công suất và tốc độ tốt nhất).
- Dòng điện định mức (Rated Current): 2.8 A mỗi pha.
- Điện trở cuộn dây (Winding Resistance): 0.36 Ω mỗi pha.
- Hệ số tự cảm (Inductance): 0.9 mH mỗi pha.
- Góc bước cơ bản của motor (Basic Step Angle): 1.8° trên mỗi bước.
- Góc bước tại trục ra hộp số: 0.5° trên mỗi bước (sau khi giảm tốc qua tỉ số truyền).
- Kiểu cơ cấu giảm tốc: Hộp số bánh răng trụ loại SH (SH Spur Gearhead) với thiết kế trục lệch (Offset Shaft).
- Tỉ số truyền hộp số (Gear Ratio): 3.6:1.
- Kích thước mặt bích (Frame Size): Đạt chuẩn NEMA 24 (60 mm x 60 mm).
- Độ rơ cơ học hộp số (Backlash): 45 arc min (tương đương 0.75°).
- Kiểu đấu dây (Wiring Type): Lưỡng cực loại 4 dây (Bipolar 4-lead).
- Kiểu trục (Shaft Type): Trục đơn (Single Shaft).
- Bộ mã hóa (Encoder): Tích hợp sẵn encoder dòng R2FL (loại F, độ phân giải 400 P/R, tín hiệu đầu ra 3 kênh A, B, Z).
