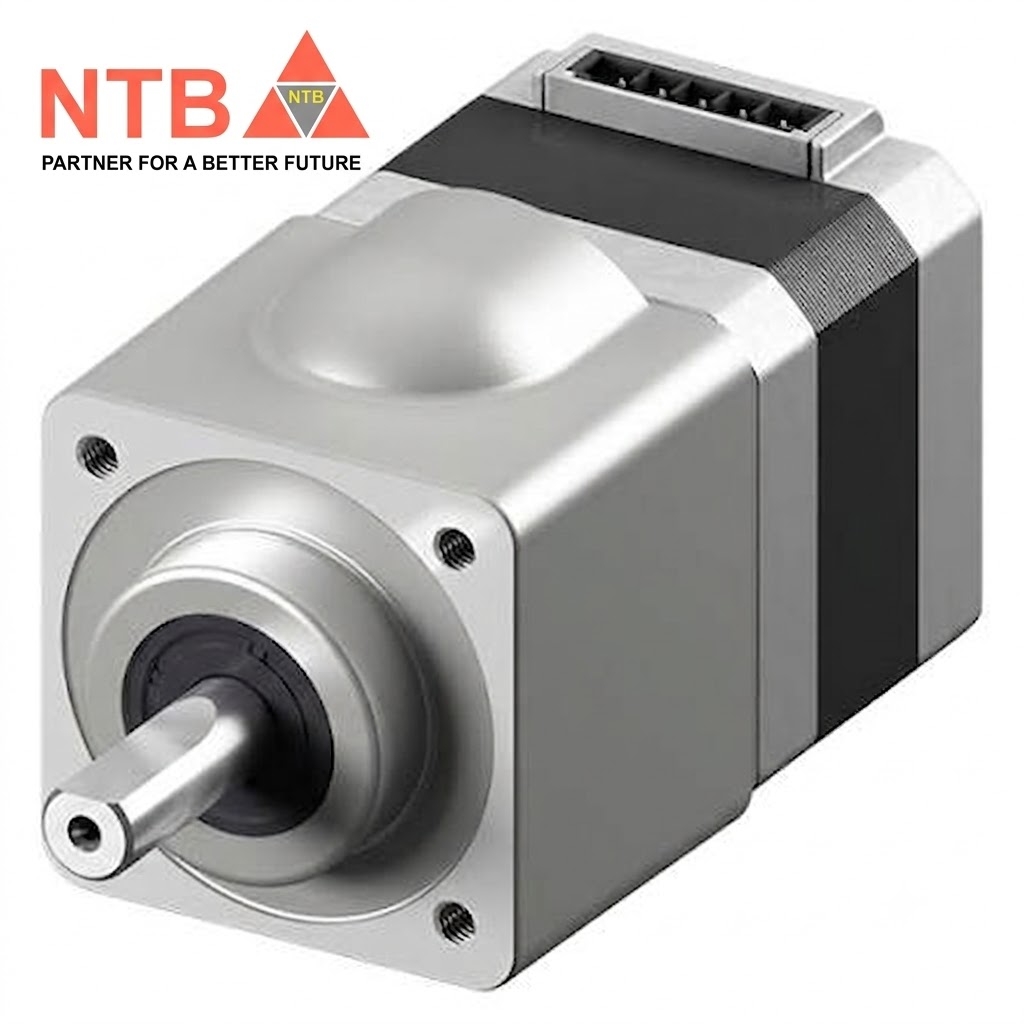

PKP243D23A2-CS20 Oriental Motor ( CS Geared Type- 42mm

PKP243D23A2-CS20 Oriental Motor ( CS Geared Type- 42mm - 2N.m-2.3A-20:1)

Liên hệ

Mã sản phẩm: PKP243D23A2-CS20

Thương hiệu: Oriental Motor

Loại sản phẩm: Stepper Motors

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Mã sản phẩm PKP243D23A2-CS20 là phiên bản động cơ bước 2 pha siêu cường cấu hình dòng điện cao (2,3 A) kết hợp với tỉ số truyền lớn nhất 20:1 thuộc phân khúc hộp số bánh răng thẳng (Spur Gear) trục ra đồng tâm, do hãng Oriental Motor chế tạo. Nhờ dòng điện cuộn dây lớn và tỉ số giảm tốc cực cao lên tới 20 lần, mô-men xoắn giữ đầu ra được tối ưu lên mức giới hạn kịch trần cho phép của hộp số là 2,0 N·m, đáp ứng xuất sắc cho các tác vụ đòi hỏi lực giữ siêu khỏe và độ phân giải góc di chuyển siêu mịn ở dải tốc độ thấp. [1, 2, 3]

Thông số kỹ thuật cốt lõi

Mô-men xoắn giữ tối đa (Maximum Holding Torque): 2,0 N·m (~283 oz-in) tại vị trí trục ra của hộp số.
Mô-men xoắn cho phép (Permissible Torque): 2,0 N·m (Đây là giới hạn tải liên tục định mức để bảo vệ răng của hệ thống hộp số Spur Gear dòng CS, không bị mẻ răng khi chịu lực hãm lớn).
Dòng điện định mức (Rated Current): 2,3 A / pha.
Điện áp định mức: 0,55 VDC.
Điện trở cuộn dây: 0,24 Ω / pha.
Độ tự cảm (Inductance): 0,35 mH / pha.
Kích thước mặt bích (Frame Size): 42 mm × 42 mm (Khung tiêu chuẩn NEMA 17).
Chiều dài toàn thân motor (gồm hộp số): 68 mm.
Đường kính trục đầu ra: 8 mm (Cốt trục dày để chịu tải mô-men xoắn lớn, thiết kế vát phẳng chữ D tăng lực bám).
Cơ cấu giảm tốc (Gear Type): Hộp số bánh răng thẳng (Spur Gear - ký hiệu CS) trục ra đồng tâm chính giữa mặt bích.
Tỉ số truyền (Gear Ratio): 20:1.
Góc bước cơ bản (Motor đơn): 1,8° / bước.
Góc bước sau giảm tốc (Trục ra): 0,09° / bước (Độ phân giải vị trí siêu mịn, chuyển động mượt mà không cần bật vi bước lớn).
Độ rơ cơ học hộp số (Backlash): 60 arc min (1°).
Độ chính xác vị trí dừng: ±3 arc minutes (±0,05°).
Kiểu đấu dây (Winding Type): Lưỡng cực (Bipolar) - 4 đầu chân cắm dạng Flat Connector rời. [1, 2, 3, 4, 5]
