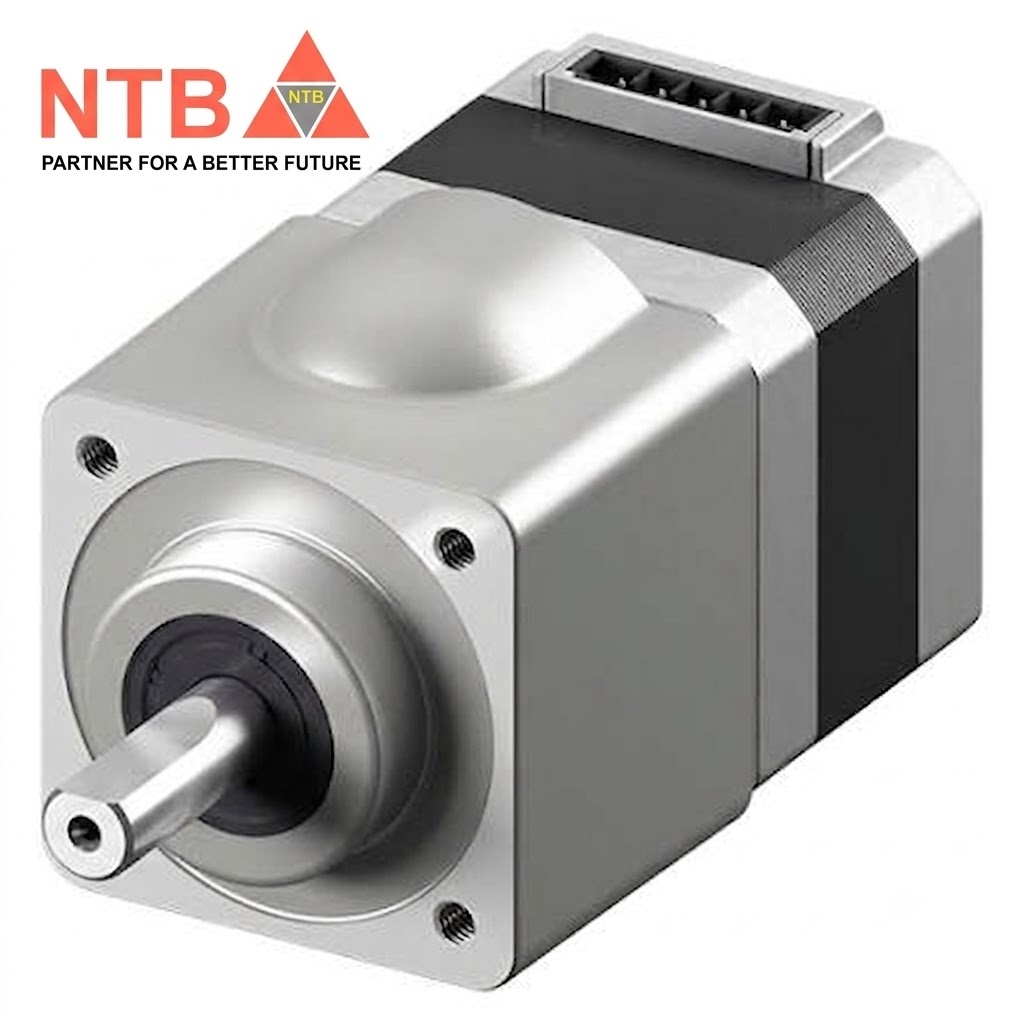

PKP243D23A2-CS15 Oriental Motor ( CS Geared Type- 42mm

PKP243D23A2-CS15 Oriental Motor ( CS Geared Type- 42mm - 1.5N.m-2.3A-15:1)

Liên hệ

Mã sản phẩm: PKP243D23A2-CS15

Thương hiệu: Oriental Motor

Loại sản phẩm: Stepper Motors

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Mã sản phẩm PKP243D23A2-CS15 là phiên bản động cơ bước 2 pha siêu cường cấu hình dòng điện cao (2,3 A), được tích hợp sẵn hộp số bánh răng thẳng (Spur Gear) tỉ số truyền cao 15:1 trục ra đồng tâm, do hãng Oriental Motor sản xuất. Sự kết hợp giữa cuộn dây chịu dòng lớn và tỉ số truyền 15:1 giúp thiết bị này đạt lực kéo cực kỳ mạnh mẽ, giữ mô-men xoắn ở mức tối đa cho phép của hộp số là 1,5 N·m nhưng vẫn duy trì kích thước bích NEMA 17 nhỏ gọn. [1, 2, 3]

Thông số kỹ thuật cốt lõi (Đã kiểm tra kỹ)

Mô-men xoắn giữ tối đa (Maximum Holding Torque): 1,5 N·m (~212 oz-in) tại vị trí trục ra của hộp số.
Mô-men xoắn cho phép (Permissible Torque): 1,5 N·m (Đây là giới hạn tải liên tục để bảo vệ hệ thống bánh răng thẳng, lực kéo thực tế của lõi động cơ nhân với hệ số 15:1 có thể vượt qua con số này, nhưng hãng giới hạn ở 1,5 N·m để tránh mẻ răng).
Dòng điện định mức (Rated Current): 2,3 A / pha.
Điện áp định mức: 0,55 VDC.
Điện trở cuộn dây: 0,24 Ω / pha.
Độ tự cảm (Inductance): 0,35 mH / pha.
Kích thước mặt bích (Frame Size): 42 mm × 42 mm (Khung bích tiêu chuẩn NEMA 17).
Chiều dài toàn thân motor (gồm hộp số): 68 mm.
Đường kính trục đầu ra: 8 mm (Cốt trục lớn chịu tải cao, có vát phẳng chữ D).
Cơ cấu giảm tốc (Gear Type): Hộp số bánh răng thẳng (Spur Gear - ký hiệu CS) trục ra đồng tâm chính giữa mặt bích.
Tỉ số truyền (Gear Ratio): 15:1.
Góc bước cơ bản (Motor đơn): 1,8° / bước.
Góc bước sau giảm tốc (Trục ra): 0,12° / bước (Tạo độ mịn phân giải vị trí rất cao).
Độ rơ cơ học hộp số (Backlash): 60 arc min (1°).
Độ chính xác vị trí dừng: ±3 arc minutes (±0,05°).
Kiểu đấu dây (Winding Type): Lưỡng cực (Bipolar) - 4 đầu chân cắm dạng Flat Connector rời. [1, 2]
