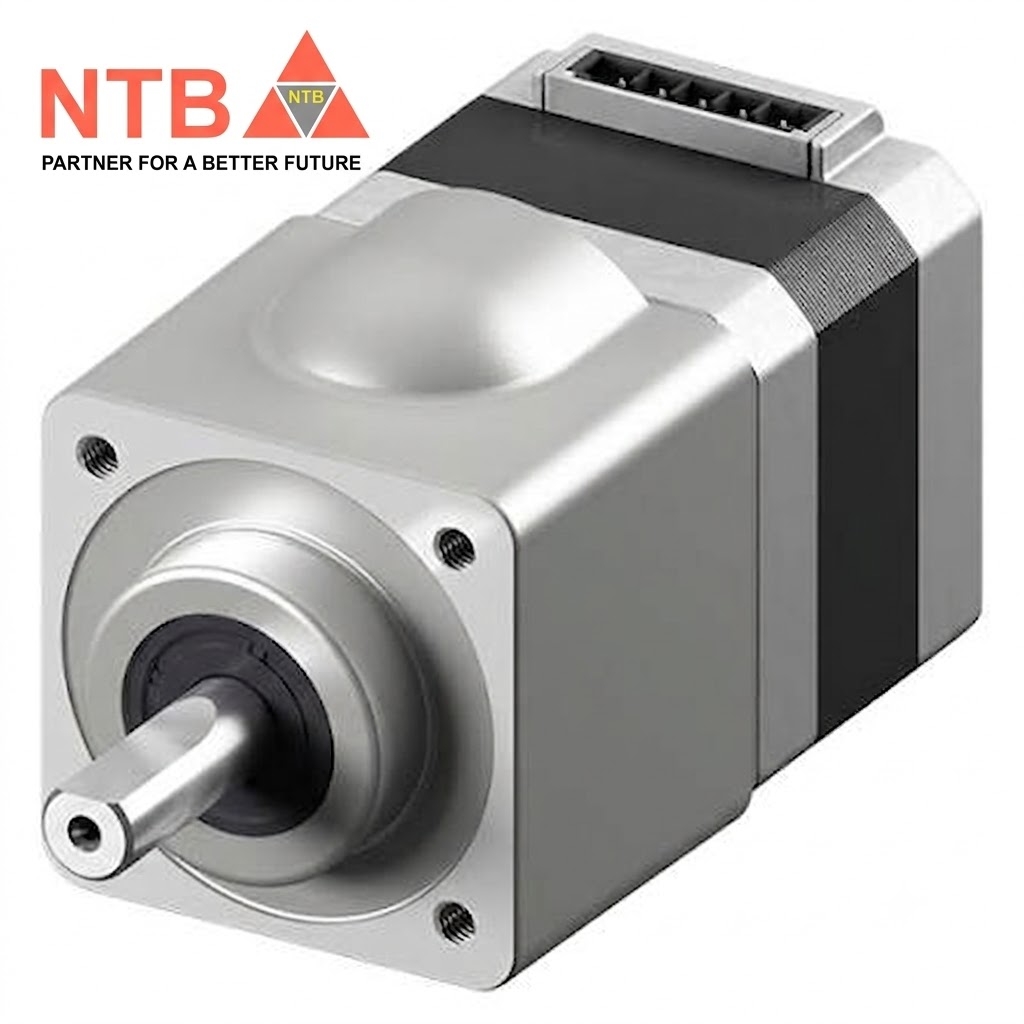

PKP243D15A2-CS20 Oriental Motor ( CS Geared Type- 42mm

PKP243D15A2-CS20 Oriental Motor ( CS Geared Type- 42mm - 2N.m-1.5A-20:1)

Liên hệ

Mã sản phẩm: PKP243D15A2-CS20

Thương hiệu: Oriental Motor

Loại sản phẩm: Stepper Motors

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Mã sản phẩm PKP243D15A2-CS20 là phiên bản động cơ bước 2 pha dòng PKP kích thước NEMA 17, được tích hợp sẵn hộp số bánh răng thẳng (Spur Gear) tỉ số truyền cao nhất dòng CS là 20:1 trục ra đồng tâm, do hãng Oriental Motor sản xuất. Nhờ tỉ số giảm tốc lớn lên tới 20 lần, thiết bị này đẩy lực kéo tăng vọt, đạt mô-men xoắn giữ tối đa lên tới 2,0 N·m trong một thiết kế mặt bích 42 mm cực kỳ nhỏ gọn, tối ưu cho bài toán cần lực giữ siêu khỏe và độ phân giải góc bước mịn ở tốc độ thấp.

Thông số kỹ thuật cốt lõi

Mô-men xoắn giữ tối đa (Maximum Holding Torque): 2,0 N·m (~283 oz-in) tại trục đầu ra của hộp số.
Mô-men xoắn cho phép (Permissible Torque): 2,0 N·m (Giới hạn tải liên tục định mức tối đa bảo vệ hệ bánh răng của dòng CS).
Dòng điện định mức (Rated Current): 1,5 A / pha.
Kích thước mặt bích (Frame Size): 42 mm × 42 mm (Tiêu chuẩn khung bích NEMA 17).
Chiều dài toàn thân motor (gồm hộp số): 68 mm.
Đường kính trục đầu ra: 8 mm (Cốt trục dày dặn để chịu mô-men xoắn lớn, thiết kế vát phẳng chữ D chống trượt).
Cơ cấu giảm tốc (Gear Type): Hộp số bánh răng thẳng (Spur Gear - ký hiệu CS) trục ra đồng tâm nằm chính giữa mặt bích.
Tỉ số truyền (Gear Ratio): 20:1.
Góc bước cơ bản (Motor đơn): 1,8° / bước.
Góc bước sau giảm tốc (Trục ra): 0,09° / bước (Tạo độ phân giải góc di chuyển siêu mịn ngay cả khi chạy bước đủ - Full Step).
Độ chính xác vị trí dừng (Stop Position Accuracy): ±3 arc minutes (±0,05°).
Kiểu đấu dây (Winding Type): Lưỡng cực (Bipolar) - 4 đầu chân cắm dạng Flat Connector rời.
