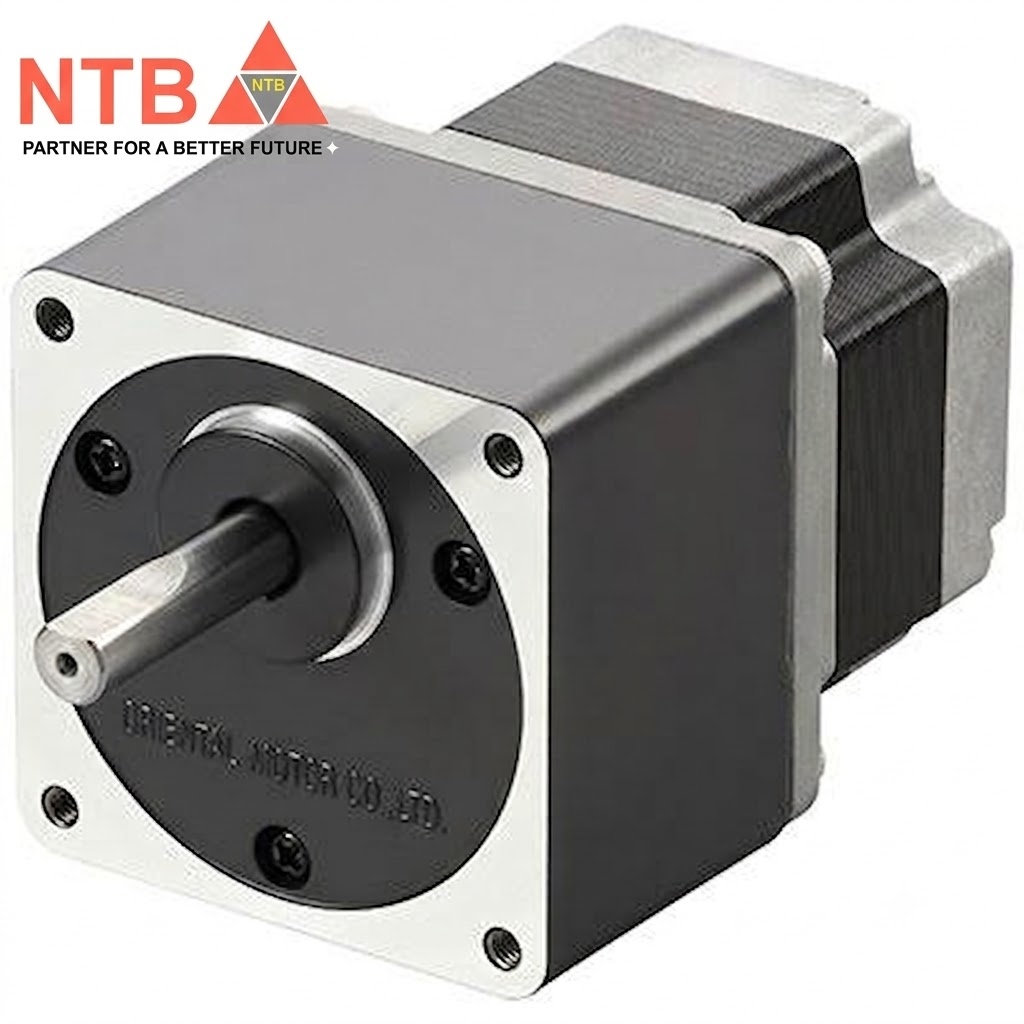

PKP264D28A2-SG10-R2FL Oriental Motor ( SH Geared Type With Encoder- 60mm - 2.7N.m-2.8A-10:1)
Liên hệ
Mã sản phẩm:
PKP264D28A2-SG10-R2FL
Thương hiệu:
Oriental Motor
Loại sản phẩm:
Stepper Motors
Chính sách hỗ trợ
Cam kết 100%
Sản phẩm chính hãng
Miễn phí giao hàng
Theo chính sách
Đổi trả trong 7 ngày
Kể từ ngày mua hàng
-
Thông tin sản phẩm
Thông số kỹ thuật mã PKP264D28A2-SG10-R2FL (Oriental Motor):
- Mô-men xoắn giữ tối đa (Maximum Holding Torque): 2.7 N·m (chính xác là 368 oz-in) tại đầu trục ra của hộp số.
- Điện áp định mức (Rated Voltage): 0.92 VDC (Thông số điện áp trên cuộn dây nội tại).
- Dòng điện định mức (Rated Current): 2.8 A mỗi pha.
- Điện trở cuộn dây (Winding Resistance): 0.33 Ω mỗi pha.
- Hệ số tự cảm (Inductance): 0.81 mH mỗi pha.
- Góc bước cơ bản của motor (Basic Step Angle): 1.8° trên mỗi bước.
- Góc bước tại trục ra hộp số: 0.18° trên mỗi bước (sau khi giảm tốc qua tỉ số truyền).
- Kiểu cơ cấu giảm tốc: Hộp số bánh răng trụ loại SH (SH Spur Gearhead) với thiết kế trục lệch (Offset Shaft).
- Tỉ số truyền hộp số (Gear Ratio): 10:1.
- Kích thước mặt bích (Frame Size): Đạt chuẩn NEMA 24 (60 mm x 60 mm).
- Chiều dài tổng thể (Motor Length): 78.50 mm (đã bao gồm phần cơ cấu hộp số giảm tốc).
- Độ rơ cơ học hộp số (Backlash): 45 arc min (tương đương 0.75°).
- Độ chính xác vị trí dừng: ±3 arc minutes (±0.05º).
- Kiểu đấu dây (Wiring Type): Lưỡng cực loại 4 dây (Bipolar 4-lead).
- Kiểu trục (Shaft Type): Trục đơn (Single Shaft).
- Bộ mã hóa (Encoder): Tích hợp sẵn encoder dòng R2FL (loại F, độ phân giải 400 P/R, tín hiệu đầu ra 3 kênh A, B, Z).
