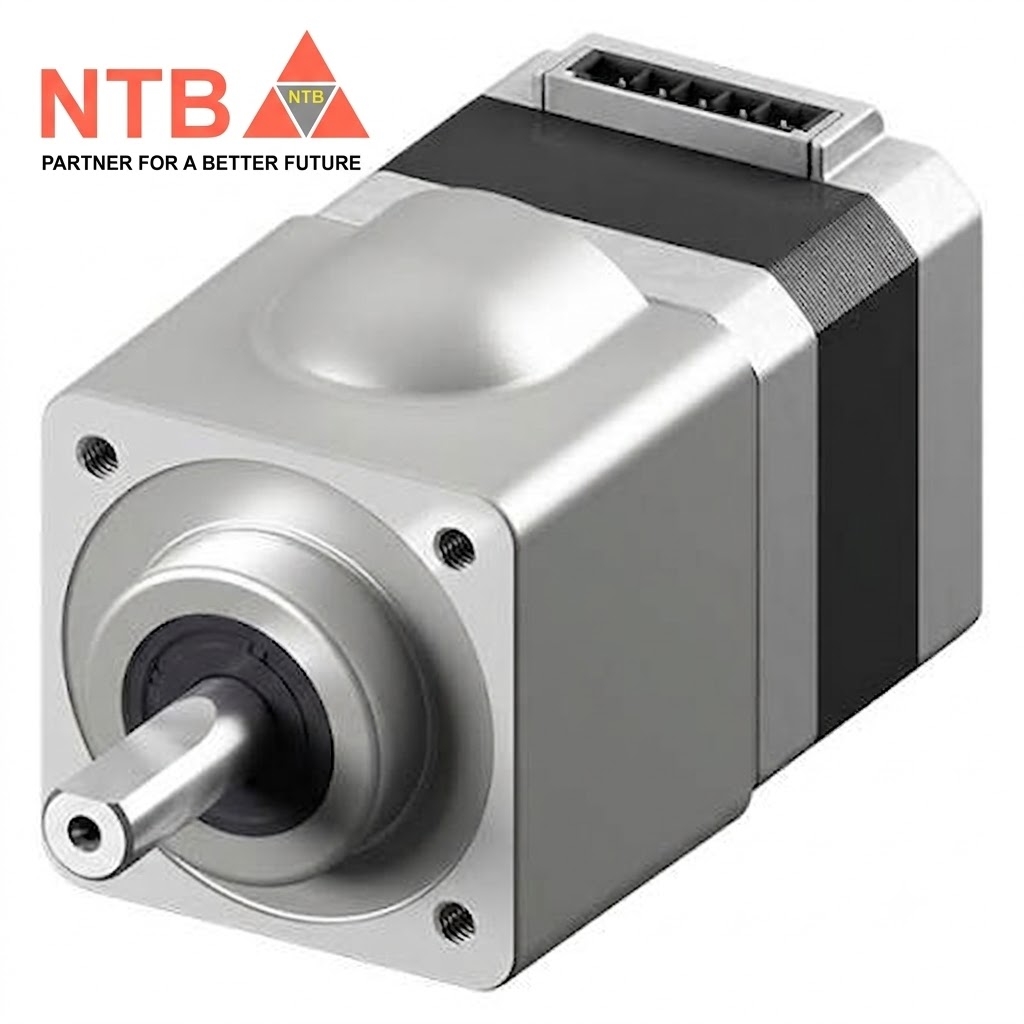

PKP243D23A2-CS5 Oriental Motor ( CS Geared Type- 42mm

PKP243D23A2-CS5 Oriental Motor ( CS Geared Type- 42mm - 0.75N.m-2.3A-5:1)

Liên hệ

Mã sản phẩm: PKP243D23A2-CS5

Thương hiệu: Oriental Motor

Loại sản phẩm: Stepper Motors

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

PKP243D23A2-CS5 có điểm khác biệt cốt lõi so với mã trước ở thông số dòng điện định mức cao hơn (2,3 A thay vì 1,5 A) và mô-men xoắn giữ (Holding Torque) đạt 0,75 N·m. Thiết bị này là động cơ bước 2 pha siêu cường dòng PKP kích thước NEMA 17, tích hợp sẵn hộp số bánh răng thẳng tỉ số truyền 5:1 trục đồng tâm do Oriental Motor sản xuất. [1])

Mô-men xoắn giữ tối đa (Maximum Holding Torque): 0,75 N·m (tương đương ~106 oz-in) tại trục đầu ra của hộp số.
Mô-men xoắn cho phép (Permissible Torque): 0,75 N·m (Giới hạn tải liên tục để bảo vệ hộp số bánh răng).
Dòng điện định mức (Rated Current): 2,3 A / pha (đây là lý do mã đổi từ 15 sang 23).
Kích thước mặt bích (Frame Size): 42 mm × 42 mm (Tiêu chuẩn NEMA 17).
Cơ cấu giảm tốc (Gear Type): Hộp số bánh răng thẳng (Spur Gear - ký hiệu CS) trục ra đồng tâm ở chính giữa mặt bích.
Tỉ số truyền (Gear Ratio): 5:1.
Góc bước cơ bản của motor đơn: 1,8° / bước.
Góc bước sau giảm tốc (ở trục đầu ra): 0,36° / bước (độ phân giải tăng gấp 5 lần).
Độ chính xác vị trí dừng (Stop Position Accuracy): ±3 arc minutes (±0,05°).
Kiểu đấu dây (Winding Type): Lưỡng cực (Bipolar) - 4 đầu dây ra dạng cổng cắm phẳng (Flat Connector). [1, 2, 3, 4]
