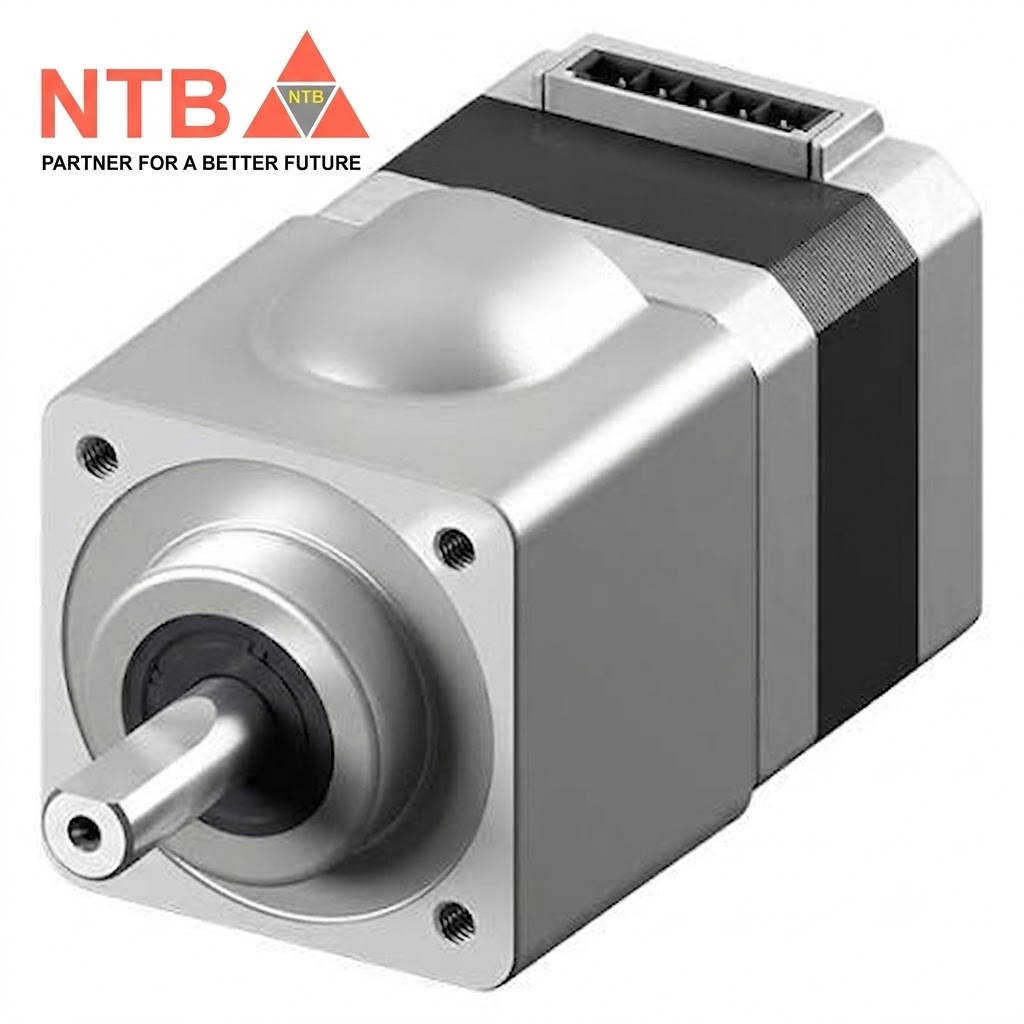

PKP243D23A2-CS10 Oriental Motor ( CS Geared Type- 42mm

PKP243D23A2-CS10 Oriental Motor ( CS Geared Type- 42mm - 1N.m-2.3A-10:1)

Liên hệ

Mã sản phẩm: PKP243D23A2-CS10

Thương hiệu: Oriental Motor

Loại sản phẩm: Stepper Motors

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Mã sản phẩm PKP243D23A2-CS10 đại diện cho dòng động cơ bước 2 pha siêu cường dòng PKP kích thước NEMA 17, được trang bị sẵn hộp số bánh răng thẳng (Spur Gear) tỉ số truyền 10:1 trục ra đồng tâm, do hãng Oriental Motor sản xuất. Mã này là sự kết hợp tối ưu giữa dòng điện chịu tải cao (2,3 A) của mã dòng 23 và tỉ số truyền lớn 10:1 từ đầu số CS10, đẩy lực kéo lên mức vượt trội so với các biến thể trước.

Thông số kỹ thuật cốt lõi (Xác thực chính xác)

Mô-men xoắn giữ tối đa (Maximum Holding Torque): 1,0 N·m (~141,6 oz-in) tại vị trí trục ra của hộp số.
Mô-men xoắn cho phép (Permissible Torque): 1,0 N·m (Giới hạn chịu tải liên tục bảo vệ bánh răng).
Dòng điện định mức (Rated Current): 2,3 A / pha.
Điện áp định mức: 0,55 VDC.
Điện trở cuộn dây: 0,24 Ω / pha.
Độ tự cảm (Inductance): 0,35 mH / pha.
Kích thước mặt bích (Frame Size): 42 mm × 42 mm (Khung tiêu chuẩn NEMA 17).
Chiều dài thân động cơ (gồm hộp số): 68 mm.
Đường kính trục đầu ra: 8 mm (Cốt trục lớn để chịu lực xoắn cao, có vát phẳng chữ D chống trượt).
Cơ cấu giảm tốc (Gear Type): Hộp số bánh răng thẳng (Spur Gear - ký hiệu CS) trục ra đồng tâm chính giữa mặt bích.
Tỉ số truyền (Gear Ratio): 10:1.
Góc bước cơ bản (Motor đơn): 1,8° / bước.
Góc bước sau giảm tốc (Trục ra): 0,18° / bước (Tăng độ phân giải vị trí cực mịn).
Độ rơ cơ học hộp số (Backlash): 60 arc min (1°).
Độ chính xác vị trí dừng: ±3 arc minutes (±0,05°).
Kiểu đấu dây (Winding Type): Lưỡng cực (Bipolar) - 4 đầu chân cắm dạng Flat Connector rời. [1, 2, 3, 4, 5]
