PKP243D15A2-CS15 Oriental Motor ( CS Geared Type- 42mm

PKP243D15A2-CS15 Oriental Motor ( CS Geared Type- 42mm - 1.5N.m-1.5A-15:1)

Liên hệ

Mã sản phẩm: PKP243D15A2-CS15

Thương hiệu: Oriental Motor

Loại sản phẩm: Stepper Motors

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

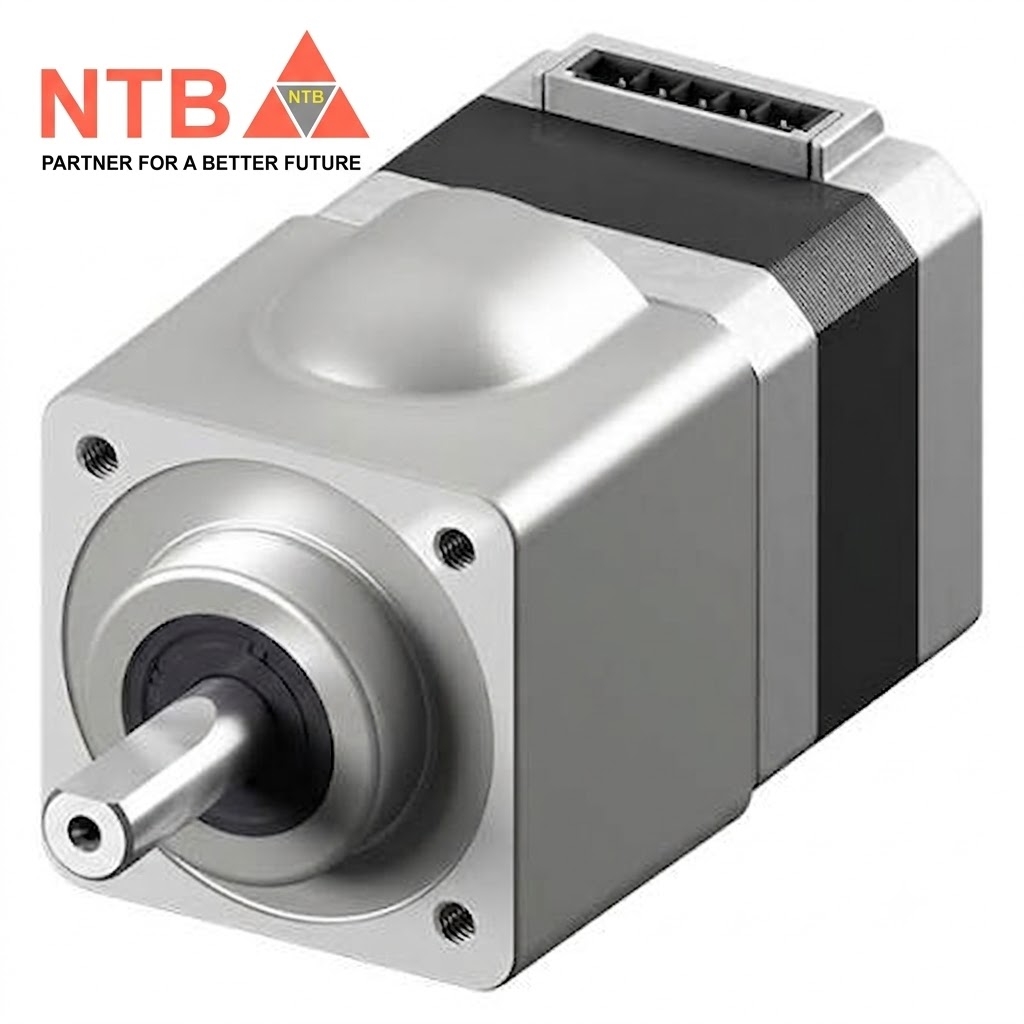

Mã sản phẩm PKP243D15A2-CS15 là động cơ bước 2 pha siêu cường thuộc dòng PKP kích thước NEMA 17, được tích hợp sẵn hộp số bánh răng thẳng (Spur Gear) tỉ số truyền 15:1 trục ra đồng tâm, do hãng Oriental Motor sản xuất. Nhờ tỉ số truyền trung gian 15:1, thiết bị này cung cấp lực kéo mạnh mẽ, đạt mô-men xoắn giữ lên tới 1,5 N·m trong một thân hình nhỏ gọn, lý tưởng cho các ứng dụng tải nặng yêu cầu độ mịn góc bước cao.

Thông số kỹ thuật cốt lõi (Đã kiểm tra kỹ)

Mô-men xoắn giữ tối đa (Maximum Holding Torque): 1,5 N·m (~211,2 oz-in) tại trục đầu ra của hộp số.
Mô-men xoắn cho phép (Permissible Torque): 1,5 N·m (Giới hạn tải định mức liên tục để bảo vệ cơ cấu bánh răng thẳng).
Dòng điện định mức (Rated Current): 1,5 A / pha.
Điện áp định mức: 0,83 VDC.
Kích thước mặt bích (Frame Size): 42 mm × 42 mm (Tiêu chuẩn khung bích NEMA 17).
Chiều dài toàn thân motor (gồm cả hộp số): 68 mm.
Đường kính trục đầu ra: 8 mm (Cốt trục lớn chịu lực, có vát mặt phẳng chữ D chống trượt puly/coupling).
Cơ cấu giảm tốc (Gear Type): Hộp số bánh răng thẳng (Spur Gear - ký hiệu CS) trục ra đồng tâm chính giữa mặt bích.
Tỉ số truyền (Gear Ratio): 15:1.
Góc bước cơ bản (Motor đơn): 1,8° / bước.
Góc bước sau giảm tốc (Trục ra): 0,12° / bước (Cho khả năng định vị góc rất mịn mà chưa cần bật chế độ vi bước Microstep).
Độ chính xác vị trí dừng (Stop Position Accuracy): ±3 arc minutes (±0,05°).
Kiểu đấu dây (Winding Type): Lưỡng cực (Bipolar) - 4 đầu chân cắm dạng Flat Connector rời. [1, 2, 3, 4, 5]
