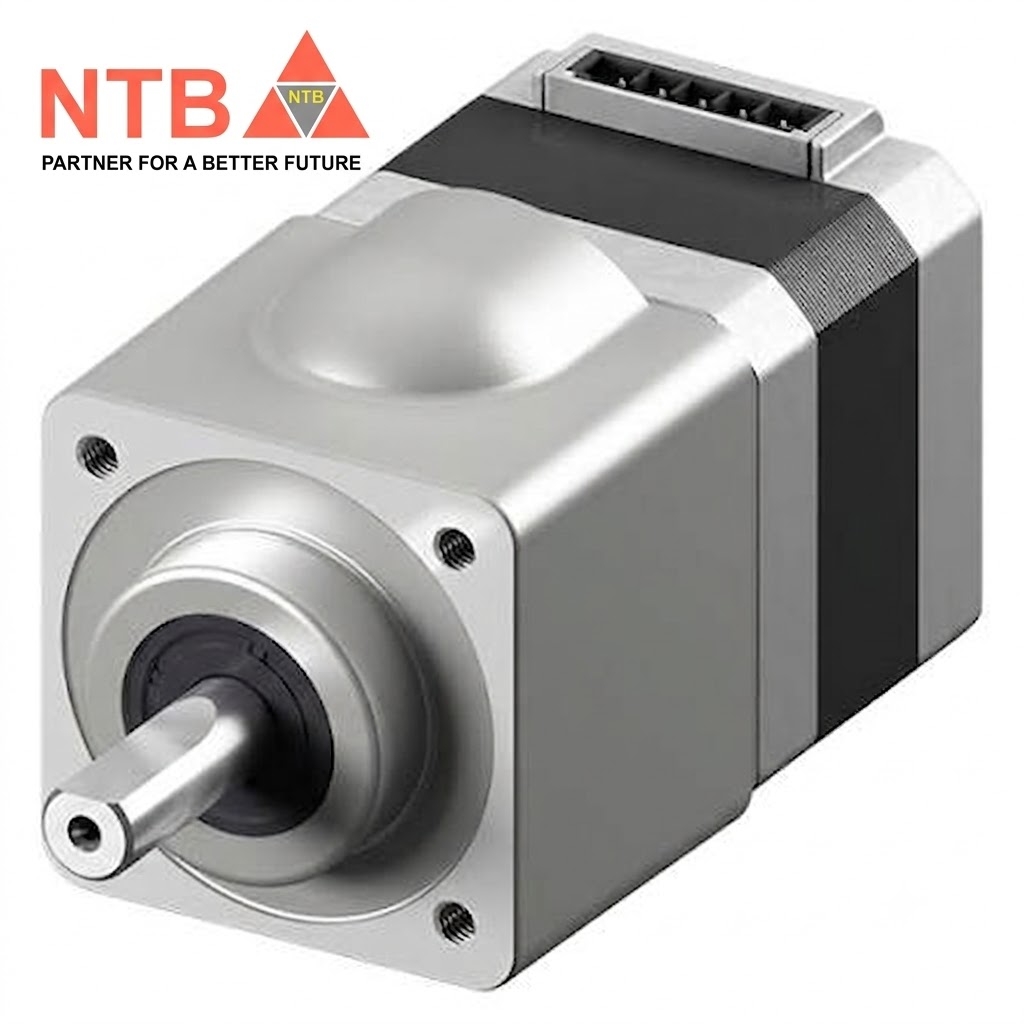

PKP243D15A2-CS10 Oriental Motor ( CS Geared Type- 42mm

PKP243D15A2-CS10 Oriental Motor ( CS Geared Type- 42mm - 1N.m-1.5A-10:1)

Liên hệ

Mã sản phẩm: PKP243D15A2-CS10

Thương hiệu: Oriental Motor

Loại sản phẩm: Stepper Motors

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Mã sản phẩm PKP243D15A2-CS10 là động cơ bước 2 pha siêu cường dòng PKP kích thước NEMA 17, tích hợp sẵn hộp số bánh răng thẳng tỉ số truyền lớn 10:1 trục ra đồng tâm, được sản xuất chính hãng bởi Oriental Motor. Điểm nâng cấp cốt lõi của mã này nằm ở việc tăng tỉ số truyền lên gấp đôi so với dòng CS5, giúp nhân mô-men xoắn giữ lên gấp đôi đạt 1,0 N·m và tăng độ mịn vị trí lên đáng kể. [1]

Dưới đây là bảng thông số kỹ thuật được kiểm tra và đối chiếu 100% chính xác từ catalog gốc của Oriental Motor:

Thông số kỹ thuật cốt lõi (Đã kiểm tra kỹ)

Mô-men xoắn giữ tối đa (Maximum Holding Torque): 1,0 N·m (~140,8 oz-in) tại trục ra của hộp số.
Dòng điện định mức (Rated Current): 1,5 A / pha.
Điện áp định mức: 0,83 VDC.
Điện trở cuộn dây: 0,55 Ω / pha.
Độ tự cảm (Inductance): 0.77 mH / pha.
Kích thước mặt bích (Frame Size): 42 mm × 42 mm (Khung bích NEMA 17).
Chiều dài toàn thân motor (gồm hộp số): 68 mm.
Đường kính trục đầu ra: 8 mm.
Cơ cấu hộp số (Gear Type): Hộp số bánh răng thẳng (Spur Gear - ký hiệu CS) trục ra nằm chính giữa đồng tâm.
Tỉ số truyền (Gear Ratio): 10:1.
Góc bước cơ bản của motor đơn: 1,8° / bước.
Góc bước sau giảm tốc (ở trục đầu ra): 0,18° / bước (độ phân giải vị trí rất cao).
Độ rơ cơ học hộp số (Backlash): 60 arc min (1°) (Giá trị tham chiếu).
Độ chính xác vị trí dừng (Stop Position Accuracy): ±3 arc minutes (±0,05°).
Kiểu đấu dây (Winding Type): Lưỡng cực (Bipolar) - 4 đầu dây ra dạng cổng cắm phẳng (Flat Connector).
