Cụm giác hút cố định PBTK / PBYK Series (2 Bellows Cup with Fixed Fitting) của thương hiệu CONVUM (Myotoku - Nhật Bản) là cụm phụ kiện hoàn chỉnh kết hợp giữa giác hút dạng 2 nếp gấp (PBG Cup) và chân nối kim loại cố định (Fixed Fitting).

Nhờ thiết kế nếp gấp xếp ly (bellows), cụm này vừa có độ đàn hồi tự nhiên để bù trừ độ nghiêng bề mặt, vừa có chân gá chắc chắn để bắt cố định lên tấm gá đồ gá (Jig) hoặc đầu trục gắp của cánh tay robot.

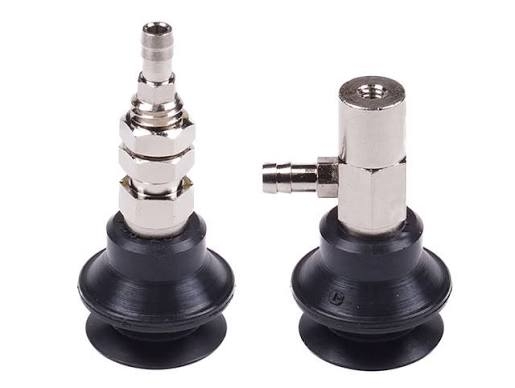

• PBTK Series: Cổng cắm ống chân không nằm ở đỉnh trên cùng (Top Barb / Vertical Port).

• PBYK Series: Cổng cắm ống chân không bẻ góc 90° ngang hông (Side Barb / Lateral Port), tối ưu cho những vị trí bị giới hạn chiều cao phía trên.

1. Cấu tạo cơ học một cụm hoàn chỉnh

Một bộ PBTK/PBYK tiêu chuẩn bao gồm:

1. Phần giác hút cao su 2 nếp gấp (PBG Cup): Biên dạng xếp nếp đàn hồi, giúp ôm khít phôi cong, phôi nghiêng hoặc bề mặt gồ ghề.

2. Thân đực ren gắn tấm gá (Bulkhead Adapter): Trục ren kim loại cho phép xỏ qua lỗ tấm gá (mounting plate), cố định chặt bằng đai ốc (Lock nut).

3. Đầu cắm ống đuôi chuột (Barbed Fitting): Dùng để cắm trực tiếp ống mềm khí nén/chân không (thường là ống ø4 hoặc ø6 tùy cỡ cup).

4. Vít siết định vị (Setting Screw): Vít ren rỗng ruột nằm bên trong để kẹp chặt phần núm cao su vào thân adapter kim loại.
