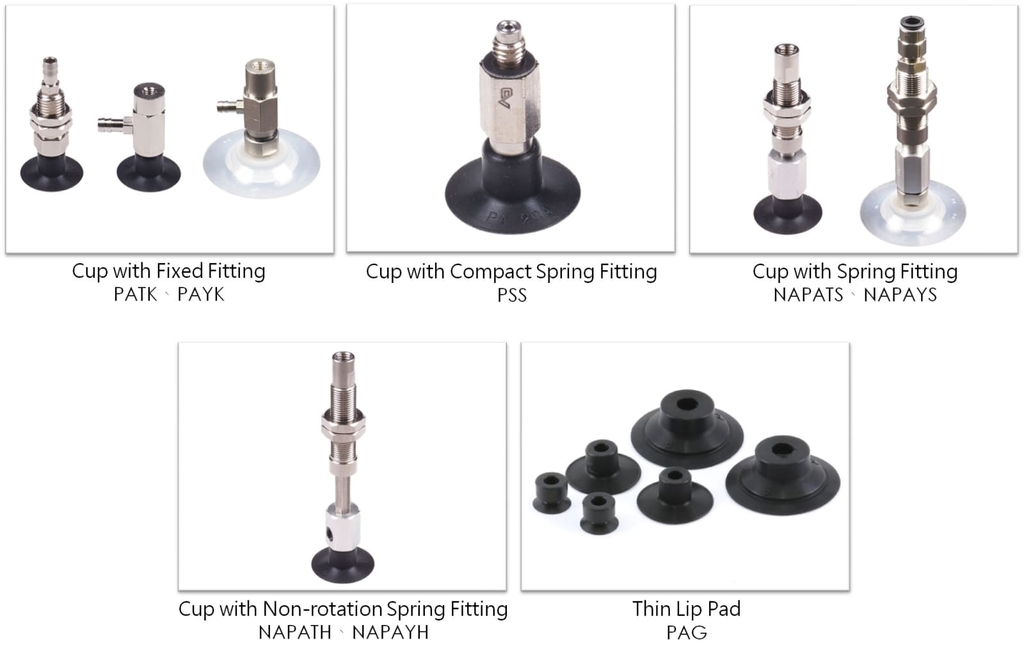

Cụm giác hút cố định PATK / PAYK Series (Cup with Fixed Fitting) của CONVUM (Myotoku - Nhật Bản) là cụm phụ kiện hoàn chỉnh gồm giác hút mép mỏng (PAG Cup) gắn kèm khớp nối cố định bằng kim loại, dùng trong các hệ thống gắp thả (Pick & Place) vật liệu mỏng, dẻo.

1. Phân biệt PATK và PAYK

• PATK Series (Top Barb Fitting): Cổng cắm ống mềm nằm ở đỉnh trên cùng, đi thẳng đứng theo trục gắp. Phù hợp cho cơ cấu gắp thẳng từ trên xuống trong không gian thoáng.

• PAYK Series (Side Barb Fitting / 90°): Cổng cắm ống mềm bẻ góc 90° nằm ngang bên hông. Tối ưu khi không gian phía trên đầu gắp bị giới hạn chiều cao hoặc cần đi dây gọn dọc theo cánh tay gá.

2. Cấu tạo cơ học một cụm hoàn chỉnh

Một bộ PATK/PAYK xuất xưởng tiêu chuẩn gồm:

1. Pad cao su mép mỏng (PAG Pad): Mép hút vuốt mỏng ôm sát phôi, tránh nhăn giấy/film.

2. Thân đực ren gắn tấm gá (Bulkhead Adapter): Cho phép xuyên qua lỗ mặt bích hoặc tấm đỡ cơ khí, cố định bằng ốc siết (Lock nut).

3. Đuôi chuột cắm ống (Barbed Fitting): Cắm trực tiếp ống mềm khí nén/chân không (thường dùng cỡ ống ø4/ø2.5 hoặc ø6/ø4 tùy cỡ cup).

4. Vít siết định vị (Setting Screw): Vít rỗng ruột nằm bên trong để khóa chặt pad cao su vào thân adapter.
