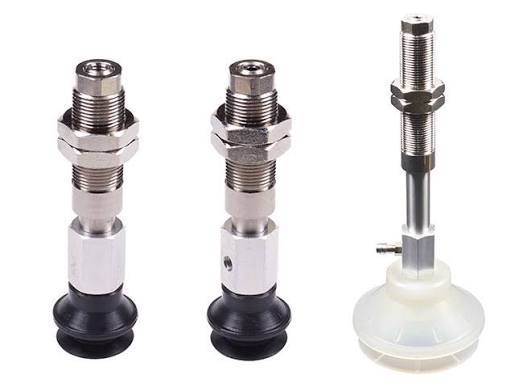

Cụm NAPBTS / NAPBYS Series (2 Bellows Cup with Spring Fitting) của thương hiệu CONVUM (Myotoku - Nhật Bản) là dòng cụm giác hút chân không kết hợp giữa giác hút dạng 2 nếp gấp (PBG Cup) và khớp đệm lò xo tiêu chuẩn (Spring Plunger / Buffer Assembly).

Sự kết hợp này mang lại khả năng giảm chấn "kép" (từ cả nếp gấp cao su lẫn lò xo kim loại), chuyên dùng để gắp các bề mặt gồ ghề, dạng vòm, phôi nghiêng hoặc các lớp phôi xếp chồng có độ cao thay đổi liên tục.

• NAPBTS Series: Cụm đệm lò xo có cổng cắm ống chân không nằm ở đỉnh trên cùng (Top Barb / Vertical Entry).

• NAPBYS Series: Cụm đệm lò xo có cổng cắm ống chân không bẻ góc 90° ngang hông (Side Barb / Lateral Entry), tối ưu cho cơ cấu gắp bị giới hạn khoảng không phía trên.

1. Đặc điểm nổi bật của dòng NAPBTS / NAPBYS

• Khả năng tự lựa và bù sai lệch vượt trội:

  • Thân giác hút 2 nếp gấp (PBG) tự uốn theo góc nghiêng của phôi.

  • Trục đệm lò xo bên trên triệt tiêu độ chênh lệch chiều cao khi gắp trên cùng một mặt phẳng hoặc khay chứa phôi nhiều tầng.

• Tác động giảm chấn kép (Double Cushioning Effect):

  • Hấp thụ tối đa phản lực tiếp xúc khi trục Z của robot hạ xuống tốc độ cao, bảo vệ các vật thể dễ vỡ như chai lọ thủy tinh, linh kiện nhựa mỏng, gốm sứ.

• Tự nâng tách phôi (Self-lifting Effect):

  • Khi hút đủ chân không, nếp gấp co rút kết hợp với lực đàn hồi của lò xo hỗ trợ nhấc bổng phôi lên một khoảng nhỏ, giúp tách rời các tấm kim loại hoặc tấm nhựa mỏng xếp chồng dễ bị dính giác hút.

• Đa dạng vật liệu cao su:

  • Tùy chọn đầy đủ các dòng vật liệu: NBR (N) chịu dầu, Silicone (S) chịu nhiệt/chuẩn sạch, FKM (F) kháng hóa chất, Conductive NBR/Silicone (NE/SE) chống tĩnh điện ESD, và Urethane (U) chống mài mòn.
