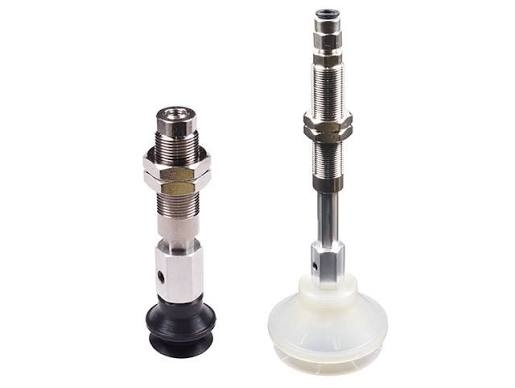

Cụm NAPBTH / NAPBYH Series (2 Bellows Cup with Non-rotation Spring Fitting) của thương hiệu CONVUM (Myotoku - Nhật Bản) là dòng cụm giác hút chân không tích hợp khớp đệm lò xo chống xoay (Non-rotating Buffer) kết hợp giác hút dạng 2 nếp gấp (PBG Cup).

Dòng sản phẩm này giải quyết đồng thời hai bài toán: vừa bù trừ độ nghiêng/độ nhấp nhô của phôi bằng thân nếp gấp, vừa cố định 100% góc quay của giác hút nhờ cơ cấu trục dẫn hướng chống xoay.

• NAPBTH Series: Khớp đệm lò xo chống xoay có cổng cấp chân không ở đỉnh trên cùng (Top Barb / Vertical Entry).

• NAPBYH Series: Khớp đệm lò xo chống xoay có cổng cấp chân không bẻ góc 90° ngang hông (Side Barb / Lateral Entry).

1. Đặc điểm nổi bật của dòng NAPBTH / NAPBYH

• Trục trượt dẫn hướng chống xoay (Non-rotating Hexagonal Shaft):

  • Trục trượt (stem) được thiết kế dạng lục giác hoặc vát cạnh cơ học, trượt trong bạc dẫn hướng định hình.

  • Giác hút hoàn toàn không bị xoay tròn quanh trục đứng khi robot tăng tốc đột ngột, đổi hướng hoặc chịu lực vặn ngang.

• Định vị chính xác góc đặt của phôi:

  • Giữ nguyên góc tiếp xúc từ vị trí gắp cho tới khi đặt vào khuôn ép, đồ gá (Jig) hoặc bao bì, tránh xê dịch góc quay sản phẩm.

• Khả năng tự lựa và giảm chấn kép (Double Cushioning):

  • Nếp gấp cao su (PBG) co giãn linh hoạt giúp ôm sát các bề mặt cong, gồ ghề hoặc hơi nghiêng.

  • Khớp lò xo kim loại bên trên hấp thụ xung lực tiếp xúc khi trục Z hạ xuống nhanh, bảo vệ chi tiết dễ biến dạng hoặc nứt vỡ.

• Tự nâng tách phôi (Lifting Effect):

  • Khi hút đủ áp suất âm, nếp gấp co lại tạo một khoảng nâng nhỏ tự nhiên, hỗ trợ tách rời các phôi xếp chồng mà không làm xoay góc phôi.
