JT09 Kitagawa JT series- 232mm-70mm

Liên hệ

Mã sản phẩm: JT09

Thương hiệu: Kitagawa

Loại sản phẩm: Mâm Cặp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

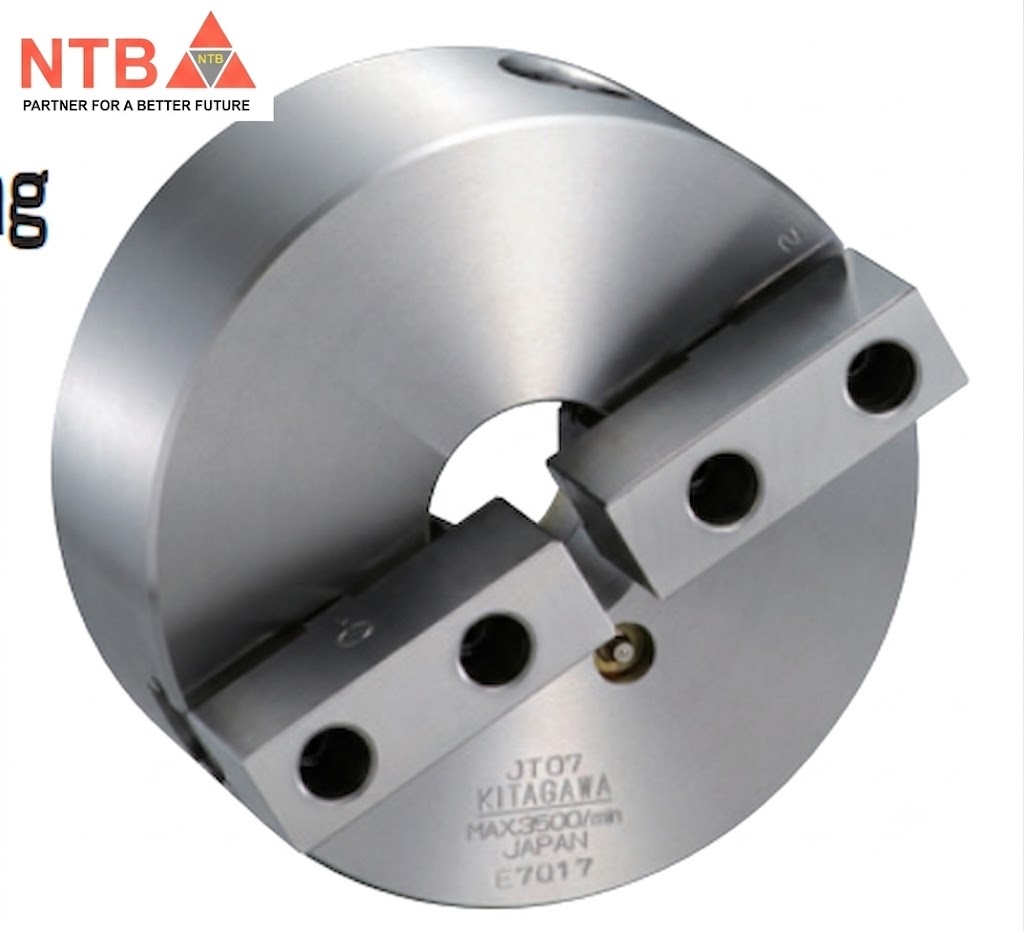

Kitagawa JT09 là dòng mâm cặp cơ (Manual Scroll Chuck) 2 chấu tự định tâm hạng nặng cao cấp của Kitagawa Japan. Điểm đặc trưng cốt lõi của dòng JT (2 chấu) là chuyên dụng cho các nguyên công gá kẹp các chi tiết có hình dạng bất định hình, không đối xứng, các loại van (valves) hoặc khớp nối ống (pipe joints) mà mâm cặp 3 chấu thông thường không thể tối ưu hóa bề mặt bám.

Mâm cặp này sở hữu kết cấu thân thép (Steel Body) độ cứng vững cao và cơ cấu chấu tách rời 2 khúc (Split Jaws), có cùng kích thước hình học mặt bích gá lắp tương đương với dòng JN09 (3 chấu).

Thông số kỹ thuật của Kitagawa JT09

Đường kính ngoài mâm cặp: 232 mm (Phân khúc mâm 9 inch).
Đường kính lỗ thông suốt (Chuck Bore / Thru-Hole): 70 mm (Hỗ trợ luồn phôi thanh hoặc các chi tiết dạng trục dài có kích thước lớn).
Số lượng chấu kẹp: 2 chấu (Dạng chấu tách rời 2 khúc - 2 Piece Split Jaw).
Tốc độ quay tối đa: 2,900 vòng/phút (min⁻¹) (Tốc độ vận hành cao và rất an toàn nhờ kết cấu thân thép chịu lực).
Lực kẹp tĩnh tối đa (Max. Static Gripping Force): 24.7 kN (Khoảng 2,518 kgf - Lực bám mạnh mẽ, tập trung tối ưu vào 2 hướng đối xứng đối lưu).
Mô-men xoắn ren tay quay cho phép (Handle Torque): 98.0 N·m (Mức siết chìa vặn tối đa để hệ thống đạt lực kẹp định mức).
Phạm vi kẹp đường kính ngoài (O.D. Clamping): Lớn nhất 220 mm - Nhỏ nhất 5 mm (Tính toán dựa trên cấu hình lắp chấu mềm tiêu chuẩn).
Phạm vi kẹp đường kính trong (I.D. Clamping): Lớn nhất 210 mm - Nhỏ nhất 70 mm.
Trọng lượng (Gồm bộ chấu mềm tiêu chuẩn): 21.4 kg.
Mô-men quán tính (Moment of Inertia): 0.160 kg·m².
Mã chấu mềm tương thích: Sử dụng hệ chấu mềm mã hiệu SBS-9 / SBS09 (chiều cao tiêu chuẩn H45).
Kiểu gá lắp vào trục chính: Dạng mặt phẳng/đáy lõm phẳng (Plain Back Recess Mount, đường kính định vị và khoảng cách lỗ bắt bu-lông trùng khớp hoàn toàn với thớt dòng mâm 3 chấu JN09). Yêu cầu gia công hoặc đi kèm mặt bích trung gian (Backplate) phù hợp để kết nối lên các tiêu chuẩn mũi trục chính máy tiện (A2-6, A2-8...). [, 2, 3, 5, 6, 7, 8, 9, 10, 11]
