IA6-400 Kitagawa IA series- 400mm-75mm

Liên hệ

Mã sản phẩm: IA6-400

Thương hiệu: Kitagawa

Loại sản phẩm: Mâm Cặp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

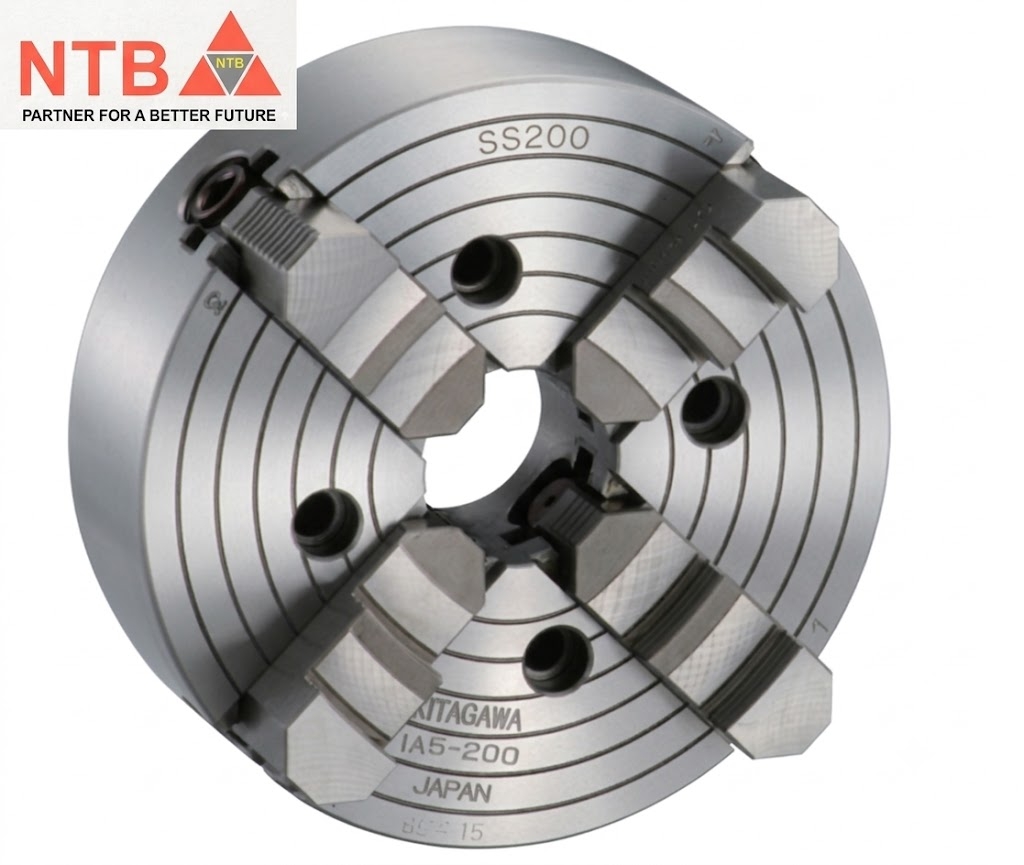

Kitagawa IA6-400 là dòng mâm cặp cơ 4 chấu độc lập (4-Jaw Independent Chuck) thuộc phân khúc cỡ đại cao cấp gá lắp trực tiếp của Kitagawa Japan. Ký tự IA6-400 biểu thị đặc tính kỹ thuật cốt lõi: thớt mâm có đường kính ngoài lớn 400 mm (phân khúc mâm 16 inch) và mặt sau được thiết kế dạng côn ngắn tiêu chuẩn gá trực tiếp (Short Taper Direct Mount) theo chuẩn mũi trục chính A2-6. Thiết kế này giúp tối ưu độ đồng tâm, triệt tiêu độ rơ lắc và tăng độ cứng vững tối đa cho hệ thống mà không cần lắp qua mặt bích trung gian (Backplate). [1, 2, 3, 4]

Tương tự các mã lớn từ IA6-300 trở lên, bề mặt thớt mâm của IA6-400 được tích hợp sẵn các rãnh chữ T (T-slots) cực kỳ tiện lợi. Các rãnh này cho phép người dùng lắp thêm khối chặn, cọc định vị hoặc đồ gá phụ nhằm cố định các khối phôi dị hình siêu lớn, phôi đúc hoặc rèn không đối xứng một cách vững chắc nhất dưới tải gia công thô nặng. [1]

Thông số kỹ thuật của Kitagawa IA6-400

Đường kính ngoài mâm cặp: 400 mm (Phân khúc mâm đại 16 inch).
Đường kính lỗ thông suốt (Chuck Bore / Thru-Hole): 75 mm (Lỗ thông lớn, hỗ trợ rất tốt cho việc luồn các chi tiết phôi thanh lớn, trục dài hoặc các dạng ống khẩu độ rộng).
Kiểu gá lắp trục chính: Gá trực tiếp vào mũi trục chính Côn ngắn số hiệu đơn vị gá A6 (Short Taper A2-6) bằng hệ thống bu-lông gá thẳng từ phía sau, loại bỏ hoàn toàn mặt bích trung gian rời.
Số lượng chấu kẹp: 4 chấu (Vận hành dịch chuyển hoàn toàn độc lập từng chấu bằng vít ren riêng biệt).
Tốc độ quay tối đa: 1,800 vòng/phút (min⁻¹) (Đảm bảo an toàn vận hành cao vượt trội đối với dòng mâm cặp chấu độc lập kích thước lớn nhờ kết cấu gá trực tiếp vào đầu trục).
Lực kẹp tối đa trên mỗi chấu (Clamping Force per Jaw): 20.0 kN (Khoảng 2,039 kgf - Lực kẹp cơ học cực mạnh, đảm bảo độ bám chắc chắn cho các khối phôi thô đại).
Mô-men xoắn ren tay quay cho phép (Handle Torque): 216.0 N·m (Mức siết chìa vặn lớn trên mỗi chấu để đạt lực kẹp đầu ra định mức).
Phạm vi kẹp đường kính ngoài (O.D. Clamping): Lớn nhất 360 mm - Nhỏ nhất 30 mm (Đo bằng thớt ngoài của bộ chấu cứng bước bậc tiêu chuẩn đi kèm).
Phạm vi kẹp đường kính trong (I.D. Clamping): Lớn nhất 190 mm (Gá kẹp bằng cách bung lòng chi tiết từ bên trong).
Trọng lượng (Gồm bộ chấu cứng tiêu chuẩn): 69.8 kg (Thân thép cứng vững, kết cấu siêu đầm chắc giúp hấp thụ các lực chấn động và triệt tiêu rung sai khi gia công các chi tiết lệch tâm nặng).
Mô-men quán tính (Moment of Inertia): 1.175 kg·m².
Dạng chấu đi kèm: Chấu cứng nguyên khối tích hợp dạng bước bậc đảo chiều linh hoạt (Reversible One-piece Hard Jaws), dễ dàng tháo lật ngược đầu chấu để chuyển đổi giữa nguyên công kẹp ngoài và kẹp lòng. [1, 2, 3, 4]
