JS07 Kitagawa JS series- 190mm-55mm

Liên hệ

Mã sản phẩm: JS07

Thương hiệu: Kitagawa

Loại sản phẩm: Mâm Cặp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

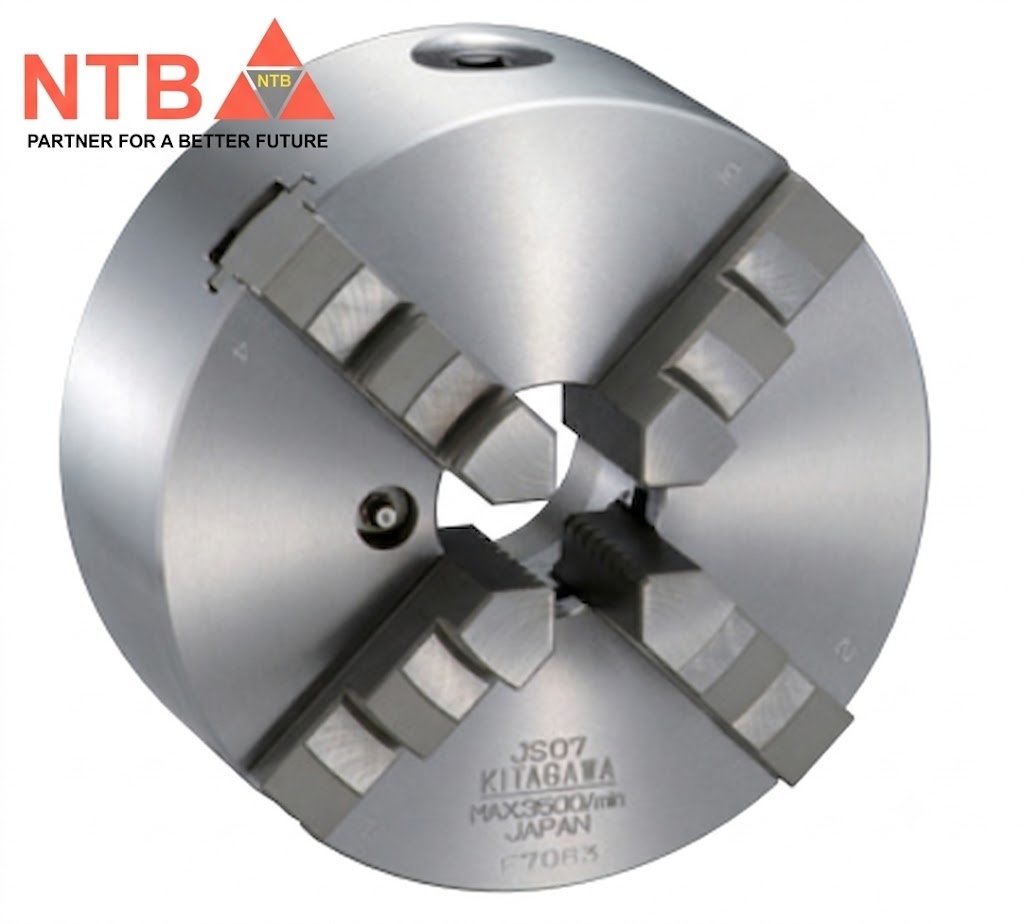

Kitagawa JS07 là dòng mâm cặp cơ (Manual Scroll Chuck) 4 chấu tự định tâm hạng nặng cao cấp của Kitagawa Japan. Điểm đặc trưng cốt lõi của dòng JS (4 chấu) là chuyên dụng cho các nguyên công gá kẹp các chi tiết có hình dạng bất định hình, không đối xứng, các loại van (valves), khớp nối ống (pipe joints) hoặc các chi tiết dạng ống tròn có thành mỏng (thin-walled parts). Kết cấu 4 chấu giúp phân bổ lực kẹp đều hơn, giảm thiểu tối đa sự biến dạng hoặc móp méo phôi so với mâm cặp 3 chấu thông thường. [1, 2]

Mâm cặp này sở hữu kết cấu thân thép (Steel Body) độ cứng vững cao và có cùng kích thước hình học mặt bích gá lắp tương đương với dòng JN07 (3 chấu) và JT07 (2 chấu). [1, 2]

Thông số kỹ thuật của Kitagawa JS07

Đường kính ngoài mâm cặp: 190 mm (Phân khúc mâm 7 inch).
Đường kính lỗ thông suốt (Chuck Bore / Thru-Hole): 55 mm (Hỗ trợ tốt cho việc luồn phôi thanh hoặc các chi tiết dạng trục dài).
Số lượng chấu kẹp: 4 chấu (Dạng chấu tách rời 2 khúc - 2 Piece Split Jaw).
Cơ cấu dẫn hướng chấu: Thiết kế rãnh trượt chữ thập tăng cường (Cross-guide) giúp chống mài mòn rãnh, hạn chế độ rơ lắc chấu và giảm thiểu độ đảo của phôi khi quay tốc độ cao.
Tốc độ quay tối đa: 3,500 vòng/phút (min⁻¹) (Đảm bảo hiệu suất vận hành cao vượt trội và an toàn cao nhờ kết cấu thân thép đặc).
Lực kẹp tĩnh tối đa (Max. Static Gripping Force): 31.0 kN (Khoảng 3,161 kgf - Lực bám mạnh mẽ, phân bổ tải đều lên 4 hướng giúp phôi định tâm chính xác tuyệt đối).
Mô-men xoắn ren tay quay cho phép (Handle Torque): 107.9 N·m (Mức siết chìa vặn tối đa để hệ thống đạt lực kẹp định mức).
Phạm vi kẹp đường kính ngoài (O.D. Clamping): Lớn nhất 180 mm - Nhỏ nhất 4 mm (Đo bằng cấu hình chấu cứng tiêu chuẩn đi kèm).
Phạm vi kẹp đường kính trong (I.D. Clamping): Lớn nhất 170 mm - Nhỏ nhất 56 mm.
Trọng lượng (Gồm bộ chấu tiêu chuẩn): 12.5 kg (Cấu trúc tối ưu giúp giảm tải trọng tĩnh và lực quán tính lên hệ thống trục chính).
Mô-men quán tính (Moment of Inertia): 0.063 kg·m².
Mã chấu mềm tương thích: Sử dụng chung hệ chấu mềm tiêu chuẩn của thớt mâm 7 inch (mã hiệu SBS07) giống như dòng JN07T.
Kiểu gá lắp vào trục chính: Dạng mặt phẳng/đáy lõm phẳng (Plain Back Recess Mount, đường kính định vị và khoảng cách lỗ bắt bu-lông trùng khớp hoàn toàn với dòng JN07). Yêu cầu thiết kế hoặc đi kèm mặt bích trung gian (Backplate/Adaptor) phù hợp để kết nối gá lắp lên các tiêu chuẩn mũi trục chính máy tiện (A2-5, A2-6...)
