IC-8 Kitagawa IC series- 200mm-50mm

Liên hệ

Mã sản phẩm: IC-8

Thương hiệu: Kitagawa

Loại sản phẩm: Mâm Cặp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

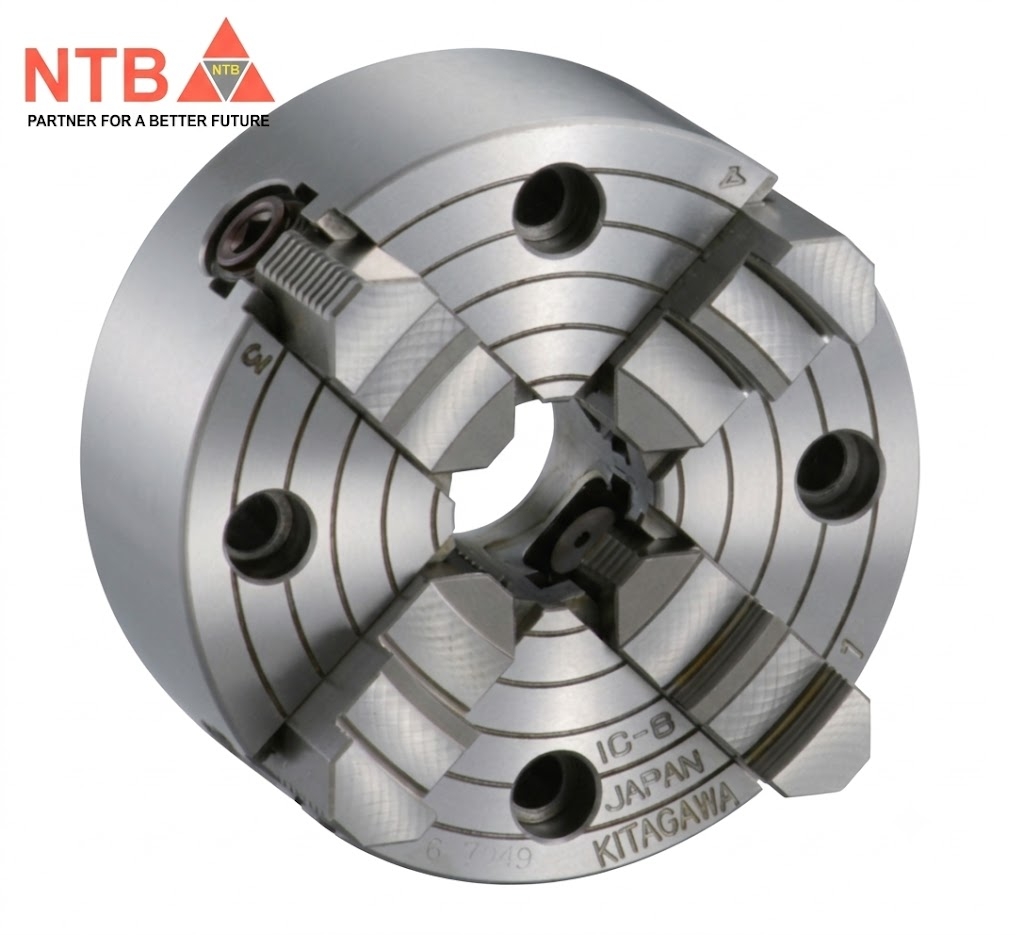

Kitagawa IC-8 là dòng mâm cặp cơ 4 chấu độc lập (4-Jaw Independent Chuck) thuộc phân khúc tiêu chuẩn của Kitagawa Japan. Điểm đặc trưng cốt lõi của dòng IC là mỗi chấu kẹp dịch chuyển hoàn toàn độc lập bằng một vít ren riêng biệt (thao tác bằng chìa vặn), chuyên dụng để gá kẹp các chi tiết có hình dạng bất định hình, đa giác, lệch tâm hoặc phôi không đối xứng mà dòng mâm cặp tự định tâm không thể kẹp được. [1, 2]

Tương tự như mã IC-6, từ mã IC-8 được thiết kế để bắt bu-lông lục giác chìm xuyên từ mặt trước mâm cặp gá thẳng vào mặt bích trung gian (Backplate), giúp thao tác lắp đặt, căn chỉnh và tối ưu hóa độ đồng tâm trên máy tiện vạn năng dễ dàng hơn nhiều. [1]

Thông số kỹ thuật của Kitagawa IC-8

Đường kính ngoài mâm cặp: 200 mm (Phân khúc mâm 8 inch).
Đường kính lỗ thông suốt (Chuck Bore / Thru-Hole): 50 mm (Hỗ trợ luồn phôi thanh, phôi trục dài hoặc các chi tiết khẩu độ trung bình).
Số lượng chấu kẹp: 4 chấu (Vận hành và dịch chuyển hoàn toàn độc lập từng chấu bằng vít ren riêng biệt).
Tốc độ quay tối đa: 1,600 vòng/phút (min⁻¹) (Tốc độ tiêu chuẩn an toàn cho dòng mâm cặp chấu độc lập tầm trung).
Lực kẹp tối đa trên mỗi chấu: 10.0 kN (Khoảng 1,020 kgf).
Mô-men xoắn ren tay quay cho phép (Handle Torque): 83.0 N·m (Mức lực siết chìa vặn tối đa trên mỗi chấu để đạt lực kẹp định mức đầu ra).
Phạm vi kẹp đường kính ngoài (O.D. Clamping): Lớn nhất 185 mm - Nhỏ nhất 14 mm (Sử dụng chấu thuận tiêu chuẩn kẹp bung lòng phôi hoặc phôi ngoài).
Phạm vi kẹp đường kính trong (I.D. Clamping): Lớn nhất 75 mm.
Trọng lượng (Gồm bộ chấu cứng tiêu chuẩn): 14.8 kg (Kết cấu thân gang/thép đầm chắc, giúp hấp thụ rung động tốt khi gia công chi tiết lệch tâm).
Mô-men quán tính (Moment of Inertia): 0.075 kg·m².
Đặc điểm cấu tạo bề mặt: Bộ sản phẩm đi kèm 4 bu-lông gá lắp mặt trước và 1 chìa vặn lục giác. Lưu ý: IC-8 là mã lớn nhất trong phân khúc nhỏ không có các rãnh chữ T (T-slot) trên bề mặt thớt mâm cặp; các rãnh chữ T phụ để bắt đồ gá ngoài chỉ bắt đầu được thiết kế từ mã IC-10 trở lên.
Kiểu gá lắp vào trục chính: Dạng mặt phẳng/đáy lõm phẳng (Plain Back Recess Mount, đường kính định vị Ø175 mm với dung sai H7). Thiết bị định vị vào thớt bằng gờ lõm mặt sau và cố định bằng 4 bu-lông bắt xuyên từ mặt trước (yêu cầu mặt bích trung gian - Backplate phải taro sẵn các lỗ ren tương ứng). [1, 2, 3, 4]
