IC-6 Kitagawa IC series- 150mm-40mm

Liên hệ

Mã sản phẩm: IC-6

Thương hiệu: Kitagawa

Loại sản phẩm: Mâm Cặp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

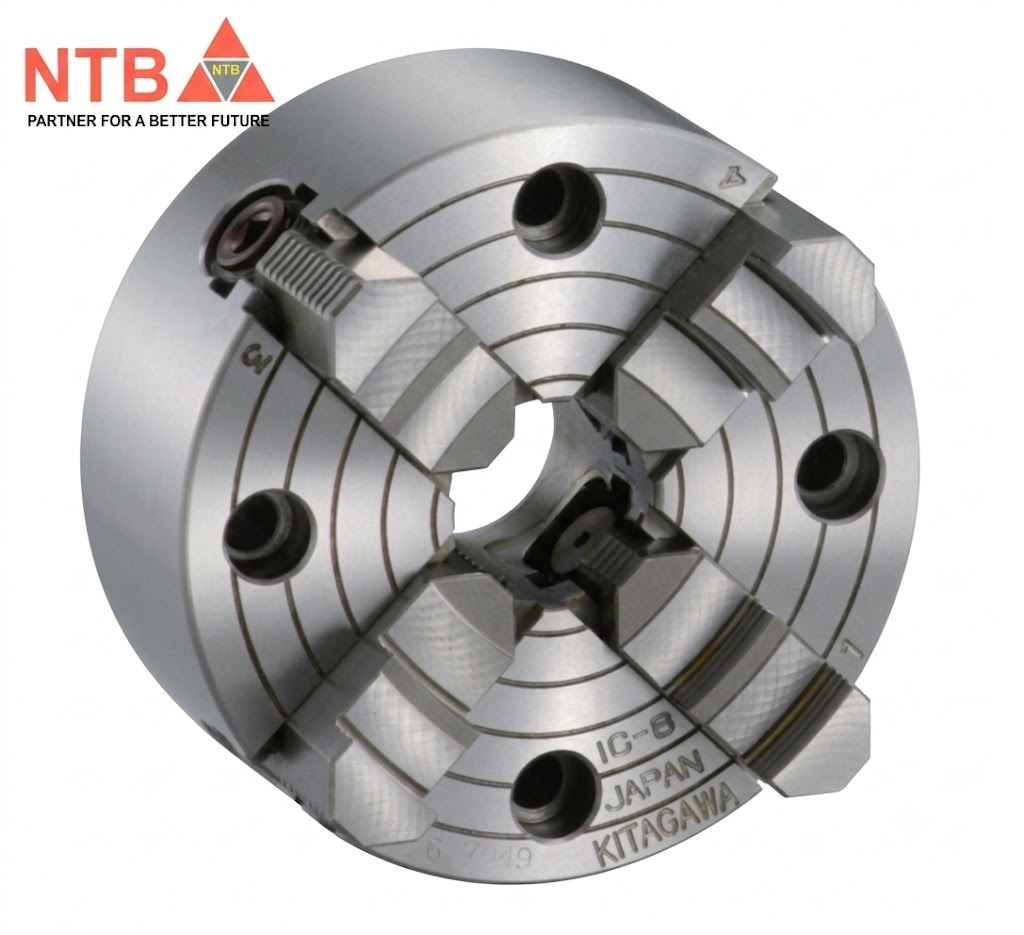

Kitagawa IC-6 là dòng mâm cặp cơ 4 chấu độc lập (4-Jaw Independent Chuck) thuộc phân khúc tiêu chuẩn của Kitagawa Japan. Điểm đặc trưng cốt lõi của dòng IC là mỗi chấu kẹp dịch chuyển hoàn toàn độc lập bằng một vít ren riêng biệt (thao tác bằng chìa vặn), chuyên dụng để gá kẹp các chi tiết có hình dạng bất định hình, đa giác, lệch tâm hoặc phôi không đối xứng mà dòng mâm cặp tự định tâm không thể kẹp được. [1, 2]

Khác với mã IC-4 bắt bu-lông gá từ mặt sau, từ mã IC-6 trở lên được thiết kế để bắt bu-lông lục giác chìm xuyên từ mặt trước mâm cặp gá thẳng vào mặt bích trung gian, giúp thao tác lắp đặt và căn chỉnh trên máy tiện vạn năng dễ dàng hơn nhiều. [1]

Thông số kỹ thuật của Kitagawa IC-6

Đường kính ngoài mâm cặp: 150 mm (Phân khúc mâm 6 inch).
Đường kính lỗ thông suốt (Chuck Bore / Thru-Hole): 40 mm (Thiết kế lỗ thông suốt tiện lợi, hỗ trợ luồn phôi thanh hoặc chi tiết trục dài).
Số lượng chấu kẹp: 4 chấu (Vận hành và dịch chuyển hoàn toàn độc lập từng chấu bằng vít ren riêng biệt).
Tốc độ quay tối đa: 1,600 vòng/phút (min⁻¹) (Đảm bảo độ an toàn cao đối với dòng mâm cặp chấu độc lập).
Lực kẹp tối đa trên mỗi chấu: 6.0 kN (Khoảng 612 kgf).
Mô-men xoắn ren tay quay cho phép (Handle Torque): 49.0 N·m (Lực vặn tối đa của chìa khóa trên mỗi chấu để đạt lực kẹp đầu ra định mức).
Phạm vi kẹp đường kính ngoài (O.D. Clamping): Lớn nhất 140 mm - Nhỏ nhất 8 mm (Sử dụng bộ chấu cứng bước bậc tiêu chuẩn).
Phạm vi kẹp đường kính trong (I.D. Clamping): Lớn nhất 60 mm (Kẹp bung lòng chi tiết bằng mặt chấu trong).
Trọng lượng (Gồm bộ chấu cứng tiêu chuẩn): 6.1 kg (Kết cấu thân thép liền khối vừa đầm chắc vừa tối ưu trọng lượng).
Mô-men quán tính (Moment of Inertia): 0.020 kg·m².
Đặc điểm cấu tạo bề mặt: Bộ sản phẩm đi kèm 4 bu-lông gá lắp mặt trước và 1 chìa vặn lục giác. Lưu ý: Tương tự IC-4 và IC-8, trên bề mặt thớt mâm của IC-6 phẳng hoàn toàn, không thiết kế các rãnh chữ T (T-slot) phụ để gá đồ gá ngoài như các dòng từ IC-10 trở lên.
Kiểu gá lắp vào trục chính: Dạng mặt phẳng/đáy lõm phẳng (Plain Back Recess Mount, đường kính định vị Ø130 mm với dung sai H7). Thiết bị định vị vào mặt bích bằng gờ lõm và cố định bằng 4 bu-lông M10 bắt xuyên từ mặt trước (yêu cầu mặt bích trung gian - Backplate phải taro sẵn các lỗ ren tương ứng). [1, 2, 3, 4, 5, 6, 7]
