IC-18 Kitagawa IC series- 450mm-100mm

Liên hệ

Mã sản phẩm: IC-18

Thương hiệu: Kitagawa

Loại sản phẩm: Mâm Cặp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

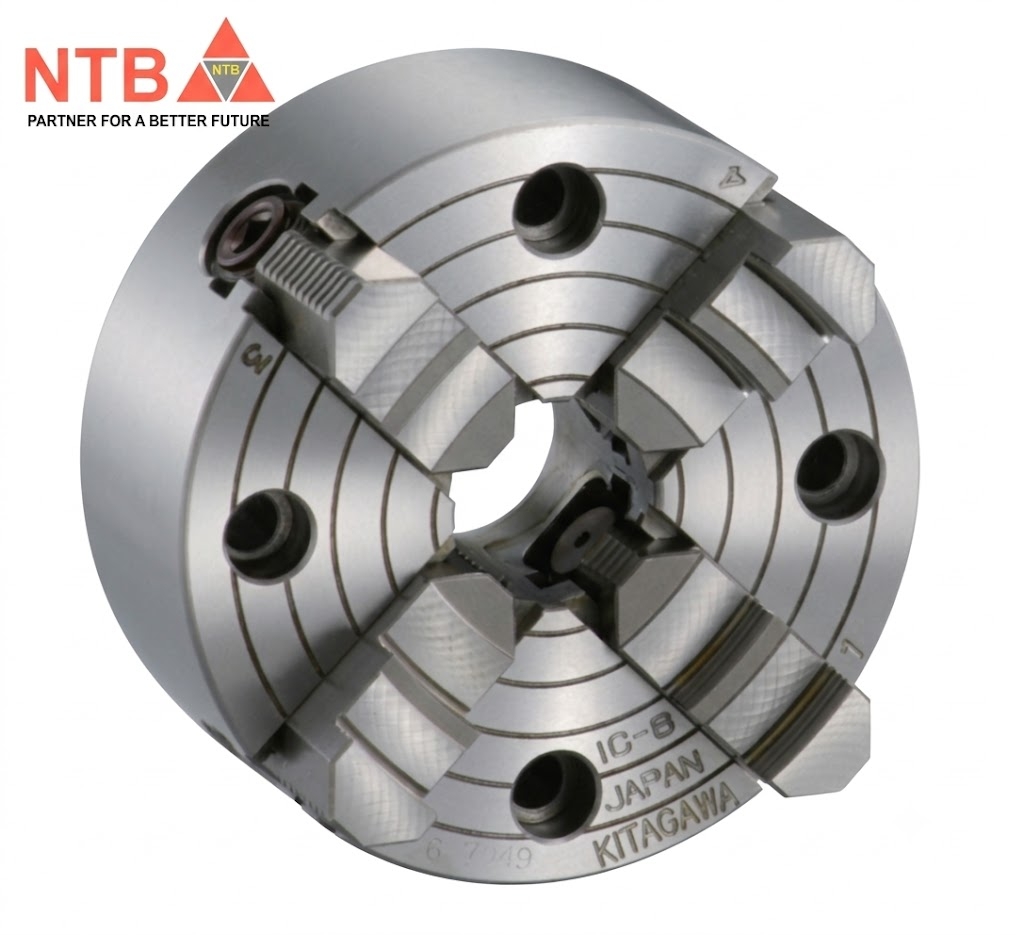

Kitagawa IC-18 là dòng mâm cặp cơ 4 chấu độc lập (4-Jaw Independent Chuck) có kích thước lớn nhất trong dải sản phẩm tiêu chuẩn IC-Series của Kitagawa Japan. Thiết bị chuyên dụng để gá kẹp các khối phôi siêu lớn, phôi đúc hoặc rèn hạng nặng có hình dạng phức tạp, đa giác, lệch tâm hoặc hoàn toàn bất định hình.

Bề mặt thớt mâm của IC-18 được tích hợp sẵn các rãnh chữ T (T-slots) cực kỳ tiện lợi. Cơ cấu rãnh này cho phép người dùng chủ động gá lắp thêm các khối cọc định vị, đồ gá phụ chuyên dụng hoặc khối đối trọng khi gia công phôi dị hình lệch tâm ở dải tốc độ cao.

Thông số kỹ thuật của Kitagawa IC-18

Đường kính ngoài mâm cặp: 450 mm (Phân khúc mâm đại 18 inch).
Đường kính lỗ thông suốt (Chuck Bore / Thru-Hole): 100 mm (Lỗ thông lớn, hỗ trợ rất tốt cho việc luồn các chi tiết phôi thanh lớn, trục dài hoặc các dạng ống khẩu độ rộng).
Số lượng chấu kẹp: 4 chấu (Vận hành dịch chuyển độc lập từng chấu bằng cơ cấu vít ren riêng biệt).
Tốc độ quay tối đa: 1,200 vòng/phút (min⁻¹).
Lực kẹp tối đa trên mỗi chấu (Clamping Force per Jaw): 20.0 kN (Khoảng 2,039 kgf - Lực kẹp cơ học cực mạnh, đảm bảo độ bám chắc chắn cho các khối phôi thô lớn).
Mô-men xoắn ren tay quay cho phép (Handle Torque): 216.0 N·m (Mức lực siết chìa vặn lớn trên từng chấu để đạt lực kẹp định mức đầu ra).
Phạm vi kẹp đường kính ngoài (O.D. Clamping): Lớn nhất 405 mm - Nhỏ nhất 35 mm (Kẹp phôi ngoài bằng cấu hình chấu cứng thuận tiêu chuẩn).
Phạm vi kẹp đường kính trong (I.D. Clamping): Lớn nhất 220 mm (Gá kẹp bằng cách bung lòng chi tiết).
Trọng lượng (Gồm bộ chấu cứng tiêu chuẩn): 70.0 kg (Thân thép cứng vững, kết cấu đầm chắc giúp hấp thụ các lực chấn động và triệt tiêu rung sai khi gia công các chi tiết lệch tâm nặng).
Mô-men quán tính (Moment of Inertia): 1.750 kg·m².
Dạng chấu đi kèm: Chấu cứng nguyên khối tích hợp dạng bước bậc đảo chiều linh hoạt (Reversible One-piece Hard Jaws), dễ dàng tháo lật ngược đầu chấu để chuyển đổi giữa nguyên công kẹp ngoài và kẹp lòng.
Kiểu gá lắp vào trục chính: Dạng mặt phẳng/đáy lõm phẳng (Plain Back Recess Mount, đường kính định vị Ø230 mm với dung sai H7). Thiết bị được gá cố định bằng hệ thống 4 bu-lông lục giác chìm bắt xuyên trực tiếp từ mặt trước mâm cặp xuyên thẳng vào thớt phẳng mặt bích. Phương pháp gá này bắt buộc mặt bích trung gian (Backplate) phải được gia công chính xác và taro sẵn các lỗ ren tương ứng. [1, 2, 3]
