IC-12 Kitagawa IC series- 300mm-65mm

Liên hệ

Mã sản phẩm: IC-12

Thương hiệu: Kitagawa

Loại sản phẩm: Mâm Cặp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

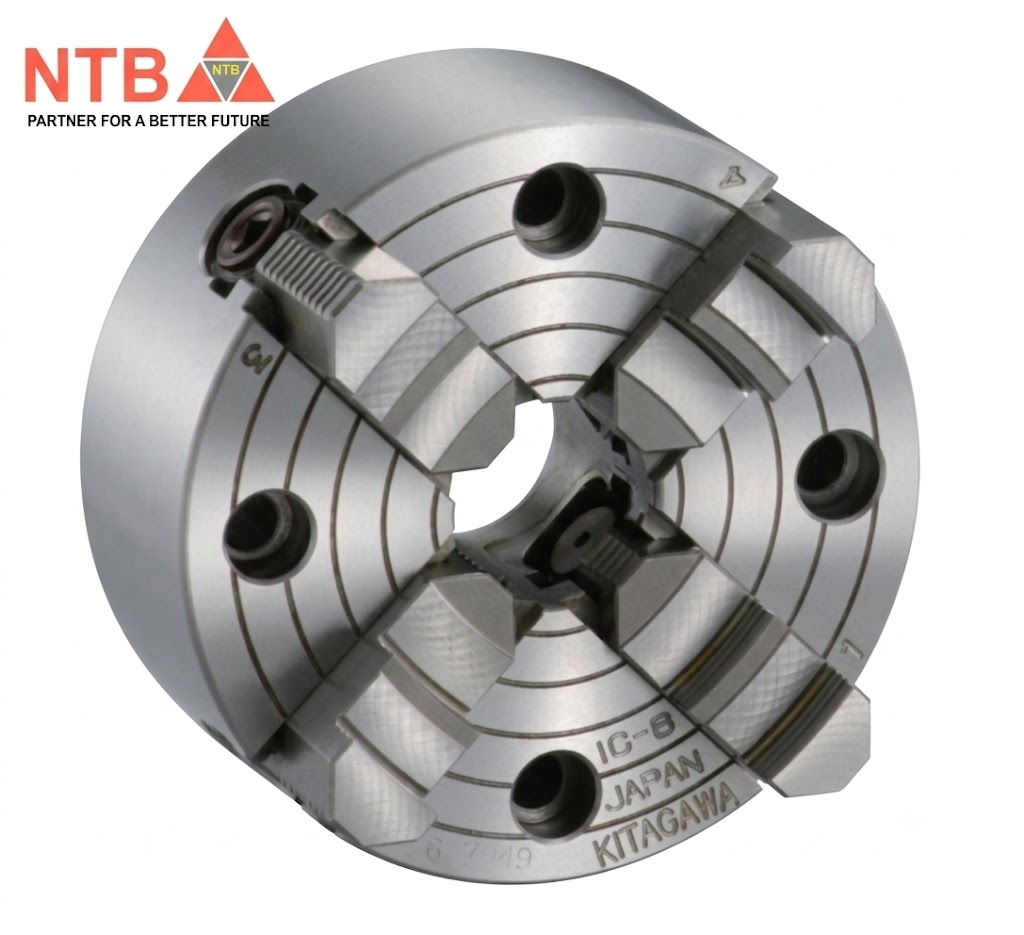

Kitagawa IC-12 là dòng mâm cặp cơ 4 chấu độc lập (4-Jaw Independent Chuck) phân khúc lớn cao cấp của Kitagawa Japan. Tương tự mã IC-10, mâm cặp IC-12 chuyên dụng để gá kẹp các chi tiết lớn có hình dạng hình học phức tạp, đa giác, lệch tâm hoặc phôi đúc/phôi rèn không đối xứng.

Bề mặt thớt mâm của mã IC-12 được tích hợp sẵn các rãnh chữ T (T-slots) cực kỳ tiện lợi. Các rãnh này cho phép người dùng lắp thêm khối chặn, cọc định vị hoặc đồ gá phụ nhằm cố định các khối phôi dị hình một cách an toàn và vững chắc nhất.

Thông số kỹ thuật của Kitagawa IC-12

Đường kính ngoài mâm cặp: 300 mm (Phân khúc mâm đại 12 inch).
Đường kính lỗ thông suốt (Chuck Bore / Thru-Hole): 65 mm (Hỗ trợ luồn các chi tiết phôi thanh, phôi trục hoặc ống dẫn khẩu độ vừa và lớn).
Số lượng chấu kẹp: 4 chấu (Vận hành và dịch chuyển độc lập từng chấu bằng vít ren riêng biệt).
Tốc độ quay tối đa: 1,400 vòng/phút (min⁻¹) (Tốc độ tiêu chuẩn an toàn tối ưu cho dòng mâm cặp chấu độc lập cỡ lớn).
Lực kẹp tối đa trên mỗi chấu (Clamping Force per Jaw): 16.0 kN (Khoảng 1,632 kgf).
Mô-men xoắn ren tay quay cho phép (Handle Torque): 147.0 N·m (Mức lực siết chìa vặn lớn trên từng chấu để đạt lực bám định mức đầu ra).
Phạm vi kẹp đường kính ngoài (O.D. Clamping): Lớn nhất 265 mm - Nhỏ nhất 18 mm (Sử dụng cấu hình chấu thuận tiêu chuẩn).
Phạm vi kẹp đường kính trong (I.D. Clamping): Lớn nhất 125 mm (Kẹp bung lòng chi tiết bằng thớt chấu trong).
Trọng lượng (Gồm bộ chấu cứng tiêu chuẩn): 29.5 kg (Kết cấu thân thép chịu lực đầm chắc, triệt tiêu rung động rất tốt khi gia công chi tiết lệch tâm nặng).
Mô-men quán tính (Moment of Inertia): 0.350 kg·m².
Dạng chấu đi kèm: Chấu cứng nguyên khối tích hợp dạng bước bậc đảo chiều linh hoạt (Reversible One-piece Hard Jaws), dễ dàng lật ngược đầu chấu để chuyển đổi giữa kẹp ngoài và kẹp lòng.
Kiểu gá lắp vào trục chính: Dạng mặt phẳng/đáy lõm phẳng (Plain Back Recess Mount, đường kính định vị Ø170 mm với dung sai H7). Thiết bị được cố định bằng 4 bu-lông lục giác chìm bắt xuyên từ mặt trước mâm cặp. Phương pháp gá trực diện này yêu cầu mặt bích trung gian (Backplate) phải được thiết kế và taro sẵn các lỗ ren tương ứng. [1, 2, 3, 5]
