IC-10 Kitagawa IC series- 250mm-55mm

Liên hệ

Mã sản phẩm: IC-10

Thương hiệu: Kitagawa

Loại sản phẩm: Mâm Cặp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

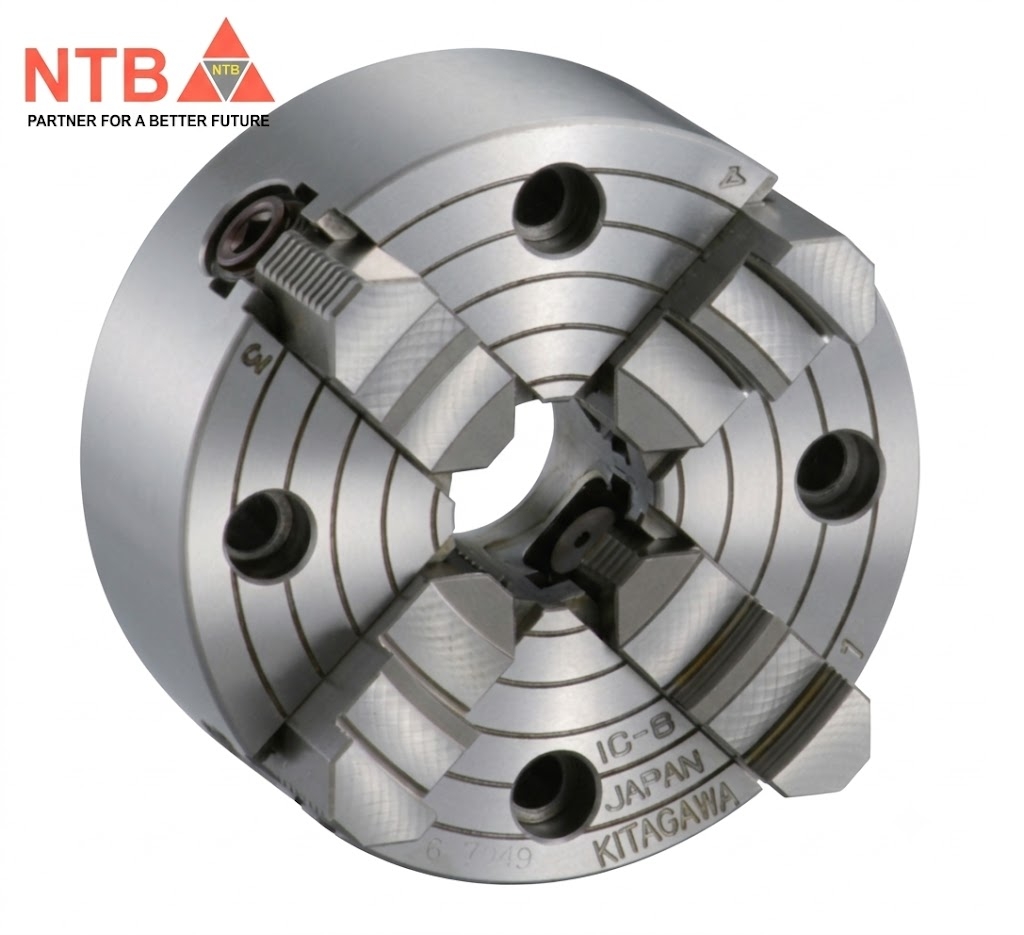

Kitagawa IC-10 là dòng mâm cặp cơ 4 chấu độc lập (4-Jaw Independent Chuck) phân khúc tầm trung-lớn cao cấp của Kitagawa Japan. Điểm đặc trưng cốt lõi của dòng IC là mỗi chấu kẹp dịch chuyển hoàn toàn độc lập bằng một vít ren riêng biệt, chuyên dụng để gá kẹp các chi tiết có hình dạng phức tạp, đa giác, lệch tâm hoặc phôi đúc không đối xứng. [1, 2, 3]

Điểm khác biệt cải tiến bắt đầu từ mã IC-10 trở lên so với các mã nhỏ (IC-4, 6, 8) là trên bề mặt thớt mâm được tích hợp sẵn các rãnh chữ T (T-slots). Các rãnh chữ T này cực kỳ tiện lợi, cho phép người dùng bắt thêm các đồ gá phụ, khối chặn hoặc cọc định vị trực tiếp lên mặt mâm để tối ưu hóa không gian và độ ổn định khi gá phôi bất định hình. [1, 2]

Thông số kỹ thuật của Kitagawa IC-10

Đường kính ngoài mâm cặp: 250 mm (Phân khúc mâm 10 inch).
Đường kính lỗ thông suốt (Chuck Bore / Thru-Hole): 55 mm (Hỗ trợ luồn phôi thanh, phôi trục lớn hoặc các chi tiết ống dài).
Số lượng chấu kẹp: 4 chấu (Vận hành và dịch chuyển độc lập từng chấu bằng chìa vặn).
Tốc độ quay tối đa: 1,600 vòng/phút (min⁻¹) (Đảm bảo độ an toàn cao vượt trội nhờ kết cấu thân thép liền khối).
Lực kẹp tối đa trên mỗi chấu: 14.0 kN (Khoảng 1,428 kgf).
Mô-men xoắn ren tay quay cho phép (Handle Torque): 118.0 N·m (Mức lực siết chìa vặn tối đa trên từng chấu để đạt lực kẹp định mức).
Phạm vi kẹp đường kính ngoài (O.D. Clamping): Lớn nhất 220 mm - Nhỏ nhất 14 mm (Sử dụng chấu kẹp bước bậc tiêu chuẩn).
Phạm vi kẹp đường kính trong (I.D. Clamping): Lớn nhất 95 mm (Kẹp bung lòng chi tiết bằng mặt chấu trong).
Trọng lượng (Gồm bộ chấu cứng tiêu chuẩn): 21.0 kg (Thân thép cứng vững, trọng lượng tối ưu giúp giảm tải trọng tĩnh lên hệ thống trục chính).
Mô-men quán tính (Moment of Inertia): 0.150 kg·m².
Dạng chấu đi kèm: Chấu cứng nguyên khối tích hợp dạng bước bậc đảo chiều linh hoạt (Reversible One-piece Hard Jaws), cho phép lật mặt chấu để đổi từ kẹp ngoài sang kẹp trong dễ dàng.
Kiểu gá lắp vào trục chính: Dạng mặt phẳng/đáy lõm phẳng (Plain Back Recess Mount). Thiết bị định vị bằng đường kính lõm mặt sau và cố định bằng 4 bu-lông lục giác chìm bắt xuyên từ mặt trước mâm cặp. Phương pháp gá này đòi hỏi mặt bích trung gian (Backplate) phải được taro sẵn các lỗ ren tương ứng. [1, 2, 3, 4, 5, 6]
