IA5-200 Kitagawa IA series- 200mm-50mm

Liên hệ

Mã sản phẩm: IA5-200

Thương hiệu: Kitagawa

Loại sản phẩm: Mâm Cặp

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

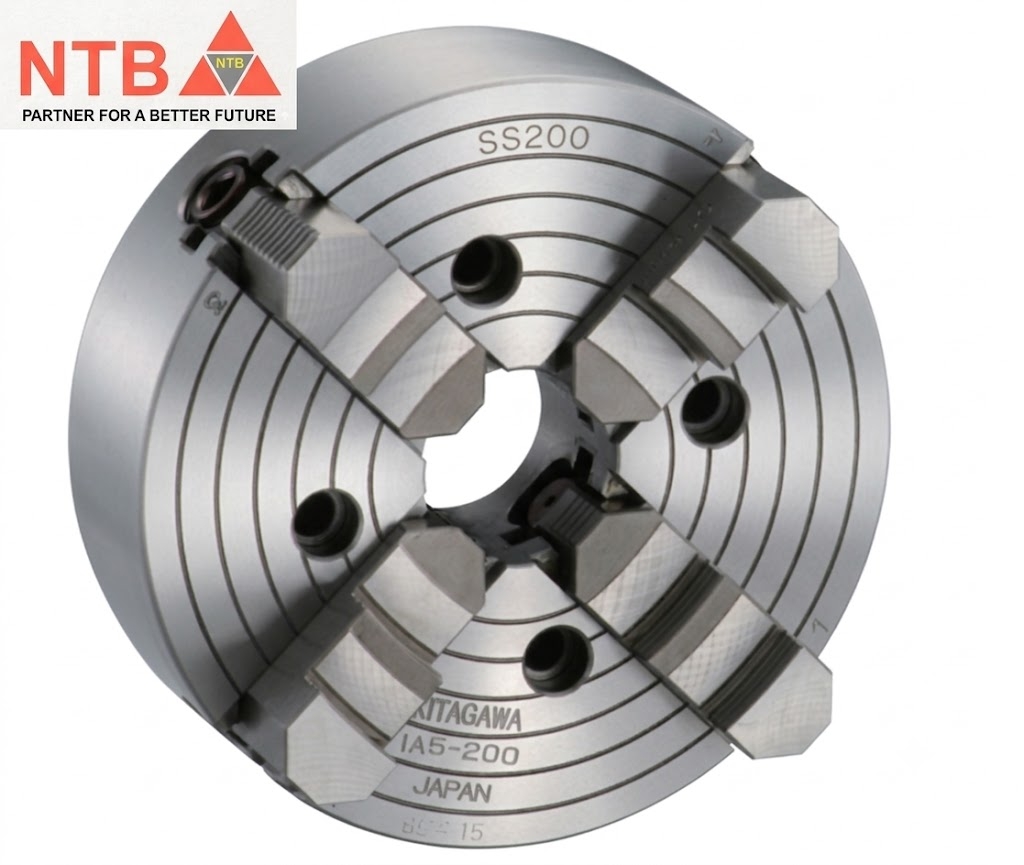

Kitagawa IA5-200 là dòng mâm cặp cơ 4 chấu độc lập (4-Jaw Independent Chuck) thuộc phân khúc cao cấp gá lắp trực tiếp của Kitagawa Japan. Ký tự IA5-200 biểu thị đặc tính kỹ thuật cốt lõi: thớt mâm có đường kính ngoài 200 mm (phân khúc mâm 8 inch) và mặt sau được thiết kế dạng côn ngắn tiêu chuẩn gá trực tiếp (Short Taper Direct Mount) theo chuẩn mũi trục chính A2-5 (hoặc loại ISO/JIS A tương đương) giúp tối ưu độ đồng tâm, triệt tiêu độ rơ lắc mà không cần thông qua mặt bích trung gian (Backplate). [1, 2]

Giống như đặc trưng của dòng IC, dòng IA có mỗi chấu kẹp dịch chuyển hoàn toàn độc lập bằng một vít ren riêng biệt, chuyên dụng để gá kẹp các chi tiết có hình dạng bất định hình, đa giác, lệch tâm hoặc phôi đúc không đối xứng. [1]

Thông số kỹ thuật của Kitagawa IA5-200

Đường kính ngoài mâm cặp: 200 mm (Phân khúc mâm 8 inch).
Đường kính lỗ thông suốt (Chuck Bore / Thru-Hole): 50 mm (Hỗ trợ luồn phôi thanh, phôi trục nhỏ hoặc tối ưu không gian gá đặt).
Kiểu gá lắp trục chính: Gá trực tiếp vào mũi trục chính Côn ngắn số hiệu đơn vị gá A5 (Short Taper A2-5) bằng hệ thống bu-lông gá thẳng từ phía sau, loại bỏ hoàn toàn mặt bích trung gian rời.
Số lượng chấu kẹp: 4 chấu (Vận hành dịch chuyển độc lập từng chấu).
Tốc độ quay tối đa: 3,600 vòng/phút (min⁻¹) (Tốc độ vận hành cao vượt trội và an toàn cao nhờ kết cấu gá trực tiếp và thân thép đặc).
Lực kẹp tối đa trên mỗi chấu (Clamping Force per Jaw): 10.0 kN (Khoảng 1,020 kgf).
Mô-men xoắn ren tay quay cho phép (Handle Torque): 83.0 N·m (Mức siết chìa vặn tối đa trên mỗi chấu để đạt lực kẹp định mức).
Phạm vi kẹp đường kính ngoài (O.D. Clamping): Lớn nhất 185 mm - Nhỏ nhất 14 mm (Sử dụng cấu hình chấu thuận tiêu chuẩn).
Phạm vi kẹp đường kính trong (I.D. Clamping): Lớn nhất 75 mm (Kẹp bung lòng chi tiết).
Trọng lượng (Gồm bộ chấu cứng tiêu chuẩn): 14.9 kg (Cấu trúc thân liền khối đầm chắc, hấp thụ rung động tốt khi quay chi tiết lệch tâm).
Mô-men quán tính (Moment of Inertia): 0.080 kg·m².
Dạng chấu đi kèm: Chấu cứng nguyên khối tích hợp dạng bước bậc đảo chiều linh hoạt (Reversible One-piece Hard Jaws), dễ dàng tháo lật ngược đầu chấu để chuyển đổi giữa nguyên công kẹp ngoài và kẹp lòng.
Lưu ý đặc biệt về cấu tạo: Theo tài liệu thiết kế của hãng, riêng hai mã cỡ nhỏ là IA5-200 và IA6-250 trên bề mặt thớt mâm cặp không có thiết kế các rãnh chữ T (T-slots) phụ như các dòng từ mã IA6-300 trở lên. [1, 2, 3, 4]
