SAR101 Obishi Bộ gá đỡ V tích hợp con lăn (Dòng SAR-Type), 4kg

Liên hệ

Mã sản phẩm: SAR101

Thương hiệu: Obishi

Loại sản phẩm: Obishi

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

SAR101 (hay Model: SAR-1) là mã thiết bị phụ trợ khối V có con lăn (Attachment for V Support with Rollers) cao cấp của hãng Obishi Keiki Seisakusho Nhật Bản.

Khác với các dòng SHH chuyên đo bánh răng, dòng SAR được thiết kế để gá đặt và đo các chi tiết dạng trục tròn.

Đặc điểm và thông số kỹ thuật của SAR101

Chức năng chính: Dùng để đo độ đảo, độ lệch tâm của phôi dựa theo tiêu chuẩn đường kính ngoài (external diameter standard). Thích hợp cho cả các phôi trục có lỗ tâm hoặc không có lỗ tâm.
Thiết kế con lăn chữ V: Hai con lăn tạo thành một góc chữ V đỡ lấy chi tiết. Thiết kế này giúp xoay phôi cực kỳ mượt mà và dễ dàng (ngay cả với phôi nặng), đồng thời không làm trầy xước hay móp méo bề mặt tiếp xúc của chi tiết gia công.
Kích thước phôi hỗ trợ: Đo được các trục có đường kính từ Ø40 mm đến Ø100 mm.

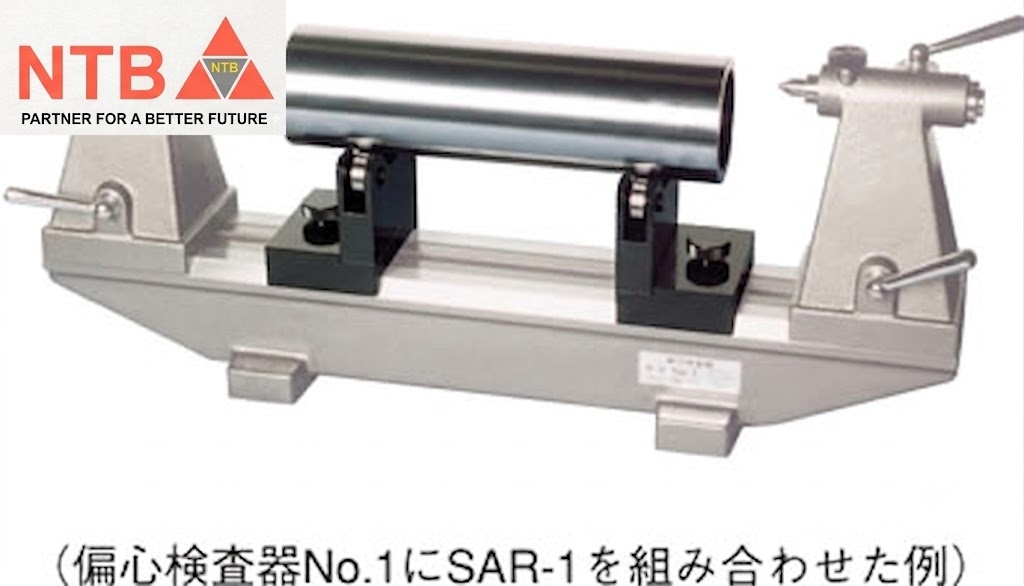

Khả năng tương thích: Mã SAR101 được thiết kế để lắp vừa lên các dòng bàn rà tâm tiêu chuẩn Mã No.1 (như Obishi SA101) hoặc dòng thanh trượt ML-1.
Độ chính xác:
- Độ song song của con lăn (Roller Parallelism): 0.01 mm.
- Độ đảo của con lăn (Roller Deflection): 0.003 mm.
- Trọng lượng gá: 4 kg
